Муфтовый кран: пособие по установке, эксплуатации и ремонту

Муфтовый кран ДУ15, рассчитанный на подключение к полудюймовой трубе, есть достаточно универсальным устройством. Он снабжает достаточную герметичность перекрытия канала, а при необходимости легко раскрывается и разрешает контролировать поток жидкости либо газа в трубопроводе.

Но, применение таких кранов имеет ряд нюансов, и потому ниже мы приведем пара нужных советов.

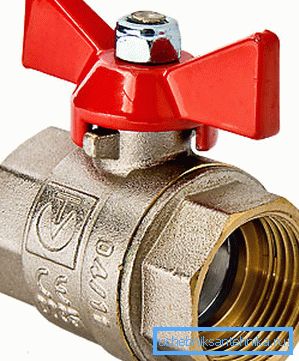

Деталь, которая используется в самых разных трубопроводах

Конструкция изделия

Муфтовый шаровый газовый кран, равно как и изделия, предназначенные для водопроводов, топливопроводов и других коммуникаций, имеет достаточно несложную конструкцию. С одной стороны, это упрощает процесс производства изделий (из этого и в полной мере доступная цена), а с другой - повышает надежность работы этого узла.

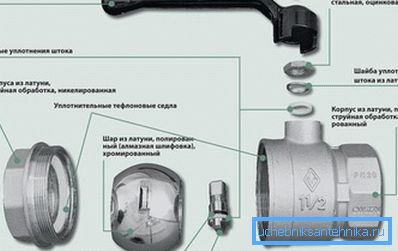

Внутреннее устройство изделия

Основными элементами системы являются:

  • Корпус изделия – фрагмент трубы соответствующего диаметра с расширением, в которого находится сам запорный механизм. Сечение крана в большинстве случаев фиксируется в маркировке: к примеру, муфтовый шаровый кран ДУ 65 подходит для установки на патрубки диаметром 2 ? дюйма.
  • Уплотнители - изготовленные из тефлона либо другого полимера кольца особенной формы, каковые снабжают герметизацию канала, в то время, когда механизм будет в закрытом состоянии.

Обратите внимание! Наличие соответствующих уплотнителей есть решающим причиной, который снабжает успех при проведении ремонта. Так что по возможности при покупке крана стоит купить набор таких деталей, потому, что они изнашиваются быстрее всего.

  • Затворный шар – железная сфера со сквозным отверстием, которое, фактически, и пропускает через себя содержимое трубы. Необходимо подчернуть, что ГОСТ на шаровый кран предусматривает наличие как полного прохода (диаметр отверстия соответствует диаметру трубы), так и суживающегося прохода. При выборе модели для установки стоит дополнительно уточнить эту особенность.
  • Шток,под контролем которого находиться движение затворной сферы.
  • Рукоятка, применяемая для открывания и закрывания крана. В зависимости от модели, устройство возможно укомплектовано как стандартной для крана «бабочкой», так и рукояткой рычажного типа, разрешающей руководить конструкцией с меньшим усилиями.

Работает данная система достаточно просто: при повороте ручки сфера вращается, и просвет отверстия в сфере совмещается с просветом трубы. Чем больше часть этого совмещения, тем выше напор содержимого.

Муфтовый шаровой кран 6х16 ст угл, изготовленный, как это следует из маркировки, из углеродистой стали

Эксплуатация кранов

Методика подбора и установки

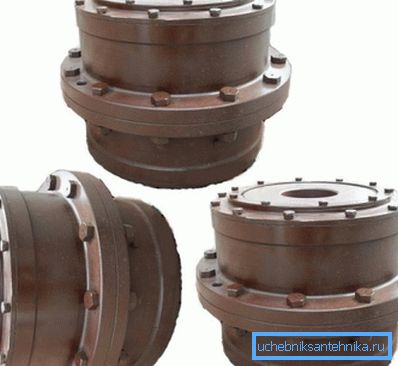

Зубчатые крановые муфты (на фотографии) подходят к данной теме только по названию. Но перепутать не поучится – у деталей для подъемного крана слишком большой размер!

Перед тем как купить и установить такое изделие, нужно разобраться с целым перечнем параметров.

Ниже мы приведем советы, каковые разрешат вам избежать неприятностей, связанных с выходом крана из строя при эксплуатации.

  • Первое, на что необходимо обращать внимание – это конструкция соединения. По заявлениям экспертов, натяжной тип снабжает громадную герметичность, чем сальниковый, потому отдавать предпочтение стоит как раз таким изделиям.
  • Потом наблюдаем на диаметр. Принципиально важно, дабы сечения самого вентиля и трубы идеально совпадали, так что пристально изучаем маркировку. Так, для трехдюймового трубопровода подбираем муфтовый шаровый кран ДУ80.

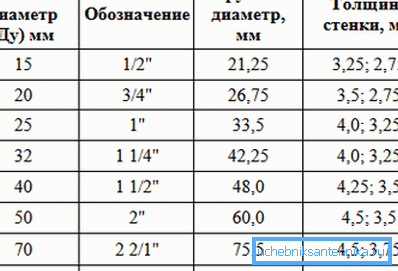

Таблица перевода ДУ в дюймы и миллиметры
  • Следующее – тип резьбы. В продаже возможно отыскать модели с любыми комбинациями наружной и внутренней нарезки (муфта-муфта, муфта-штуцер, штуцер-штуцер), так что крайне важно заблаговременно продумать, какая как раз модель нам нужна.

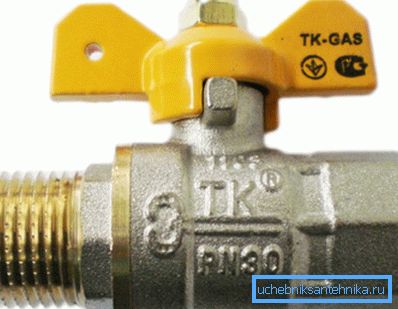

Конструкция «муфта-штуцер» с рукояткой-«бабочкой»
  • Наконец, на некоторых изделиях указывается предпочтительное направление водного потока. Если вы выбрали как раз таковой кран, то устанавливать его стоит в соответствии с маркировкой: так работа запорной части будет более надежной.
  • Наконец, стоит взглянуть на ручку. Её размер должен разрешать без препятствий всецело открывать и закрывать кран, так что в тесных пространствах (к примеру, в сантехническом коробе) лучше применять рукоятки-«бабочки».

Изделия для труб муфтового типа монтируются своими руками не сложнее, чем каждые другие:

  • На резьбу наматываем сантехническую подмотку, снабжающую герметизацию соединения.
  • Устанавливаем кран, завинчивая крепления вручную.
  • После этого совсем затягиваем соединение, применяя разводной ключ, по окончании чего контролируем герметичность.

Обратите внимание! Не обязательно делать затяжку на всю длину трубной резьбы, потому, что в некоторых случаях это может привести к разрушению соединения под излишней нагрузкой.

Независимый ремонт

Одной из неприятных изюминок муфтовых конструкция есть сложность их починки. Но, в случае если знать как (и иметь под рукой запасной набор уплотнительных колец), то отремонтировать возможно кроме того трехходовой кран с достаточно капризным механизмом.

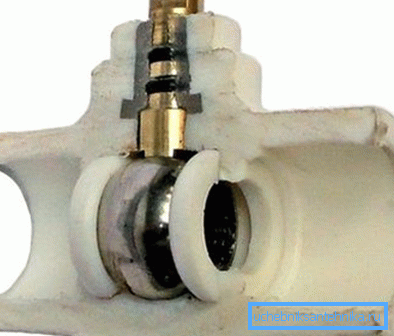

Фото системы в разрезе

Инструкция такова:

  • Демонтируем изделие, потому, что ремонт потребует достаточно сложных манипуляций. В случае если у нас верно установленный шаровый кран - муфта обязана открутиться без сверхусилий и повреждений.
  • Откручиваем фиксатор рукоятки, по окончании чего снимаем ее с направляющих.
  • Применяя разводной ключ, раскручиваем сам корпус крана. Тут необходимо быть аккуратным, потому, что усилие пригодится громадное, но наряду с этим направляться не повредить резьбу.

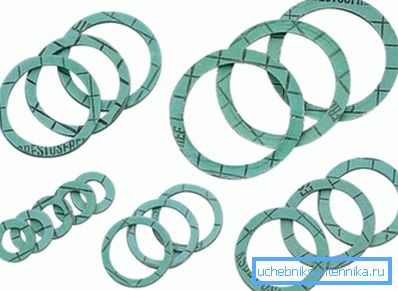

Полимерные кольца для замены
  • Вынимаем сферу и уплотнительные кольца, по окончании чего пристально осматриваем все детали.
  • В случае если шар не имеет повреждений, то отремонтировать изделие возможно. Для этого делаем замену колец, устанавливая новые тефлоновые прокладки соответствующего диаметра.

Обратите внимание! Во многих случаях замены требует и сам шар, но в большинстве случаев наряду с этим состояние корпуса также не радует. Так что стоит установить новое изделие с достаточным запасом прочности.

  • Делая операции в обратном порядке, собираем кран и устанавливаем его на место. Контролируем уровень качества исполнения работ, осуществляя пробную подачу воды.

Заключение

Выбрать, установить а также отремонтировать проходной муфтовый шаровый кран может не только опытный сантехник. В случае если изучить изложенные выше советы, и просмотреть видео в данной статье, то с таковой задачей справится любой мастер, владеющий сноровкой и терпением.
