Масляный радиатор своими руками: распространенные поломки,

Установка масляного радиатора для обогрева в доме на даче либо в гараже сейчас есть делом обыденным и нужным. Так как не обращая внимания на все прелести научно технического прогресса, перебои с отоплением все же случаются. Таковой агрегат возможно собрать своими руками либо купить заводскую модель, но в любом случае, непременно все обладатели сталкиваются с необходимостью ремонта этих изделий. О вероятных поломках и тонкостях сборки мы и будем говорить на данный момент.

Ремонт масляного обогревателя

Старшее поколение не забывает, что раньше в сопроводительной документации ко всем электроприборам в обязательном порядке находилась подробная схема, благодаря которой возможно было отремонтировать изделие своими руками.

Современная инструкция, в большинстве случаев, не содержит таких пояснений. Но отчаиваться не следует, масляный обогреватель не космический корабль и разобраться в нем в полной мере реально.

Распространенные поломки

Принципиально важно: не требуется пугаться, в случае если масляный радиатор щелкает при нагреве либо по окончании отключения. В то время, когда разогревается либо остывает техническое масло в агрегата, легкое потрескивание есть нормой. Плюс такие звуки может издавать термостат. В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

• В случае если датчики на управляющей панели электроприбора не подают показателей жизни, то прежде всего необходимо убедиться в исправности розетки. Громадная нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, тут обстоятельство аналогична. Убедившись, что с розеткой и вилкой порядок, необходимо проверить механическую целостность самого провода, перетирание, заломы, передавливание;

• В случае если индикаторы светятся, вентилятор, в то время, когда он имеется, крутится, а тепла нет, необходимо проверить работу термореле. Такие вещи обычно не ремонтируются, цена на него маленькая и в продаже такие реле имеется. Отвинтить несколько креплений и пересоединить клеммы будет просто;
• В случае, в то время, когда агрегат нагревается нормально, но не отключается по окончании нагрева, обстоятельство необходимо искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сходу изменяется на новый. Не обращая внимания на то, что прибор как бы работает, затягивать с заменой термостата не следует. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже без шуток;
• В случае если провода и автоматика в норме, необходимо проверить исправность ТЭНов. «Пробитый» ТЭН возможно заменить лишь в случае, в то время, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы смогут быть наглухо запаяны в корпус, тут уже дешевле приобрести новый обогреватель;

Ремонт неисправностей

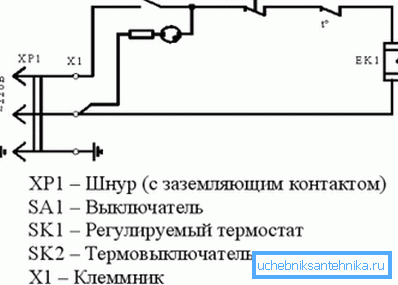

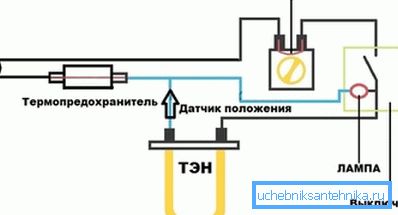

Совет: не смотря на то, что схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не следует сохранять надежду на память. Все действия по разборке необходимо фиксировать на бумаге либо видео, чтобы потом вернуть все в исходное состояние.

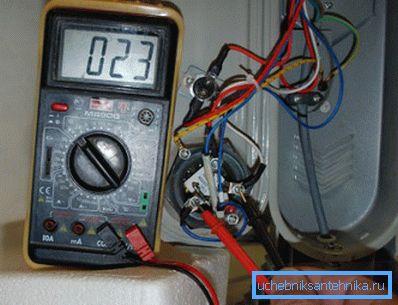

Ремонт розетки, вилки либо шнура предельно несложен. Розетка либо вилка раскручивается и при обнаружении нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур и «прозванивается» при помощи омметра.

Не следует забывать о контактной группе в самого прибора. Сняв защитный кожух, внутренние контакты кроме этого направляться осмотреть и сделать профилактику.

Не редкость, что в якорь терморегулятора попадает небольшой мусор и кроме этого подгорают контакты. В этом случае необходимо отсоединить данный узел, удалить обстоятельство засора и зачистив место замыкания, дополнительно протереть его спиртом.

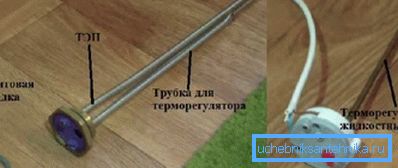

При полной замене термостата, нужно сходу отрегулировать настройки. Это возможно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сходу прозвонить термореле и предохранитель.

В случае если по окончании всех усилий стало известно, что обстоятельством неисправности есть «пробитый» ТЭН, то его необходимо будет заменить. Сделать это несложно, но функционировать необходимо бережно, чтобы не перелить масло. Плюс к тому наши китайские приятели предпочитают экономить на качестве прокладок, что часто ведет к малому подтеканию масла, алгоритм действий наряду с этим будет аналогичный.

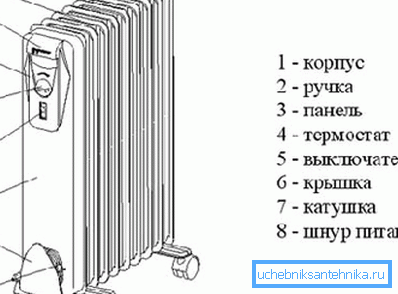

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами либо парой контргаек. Прибор необходимо перевернуть крышкой вверх и отвинтив крепления, бережно извлечь нагреватели.

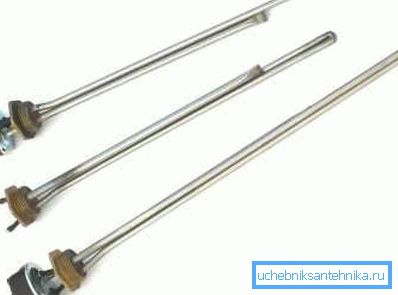

Совет: на современном рынке достаточно большое количество разнообразных моделей ТЭНов, визуально похожие модели смогут различаться чертями либо иметь различное крепление. Исходя из этого совершенным вариантом будет взять ветхий ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Чтобы устранить либо не допустить течь масла при замене ТЭНа, направляться применять паронитовые прокладки, в большинстве случаев, они идут в наборе с ТЭНом. Увидьте, резиновые прокладки применять не рекомендуется, они смогут разрушаться при взаимодействии с техническим маслом либо не выдержат повышенной температуры. Чтобы перестраховаться, кроме паронита необходимо дополнительно промазать соединение термостойким герметикам.

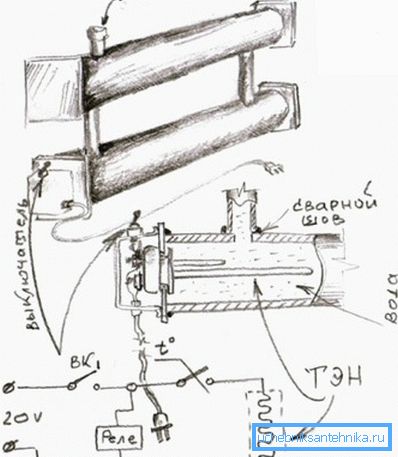

Как самому собрать масляный обогреватель

Сделать таковой агрегат дома не воображает громадного труда. Причем схема устройства масляного радиатора везде однообразна, различие содержится лишь в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Обычно для бытового обогревателя достаточно одного ТЭНа.

Что же касается самого корпуса, то тут выбор огромен. Значительно чаще для данной цели берутся стандартные чугунные алюминиевые либо стальные батареи. Вместе с тем возможно применять простой железный газовый баллон, трубу подходящего диаметра либо по большому счету наглухо запаянную кастрюлю. Основное дабы ТЭН не касался корпуса.

Не забудьте про само масло. В большинстве случаев, рекомендуют брать любое очищенное техническое масло. Но совершенным вариантом считается электротехническое трансформаторное масло. Данный состав уже приспособлен для работы при больших температурах.

Цена на него довольно большая и может забрать до половины бюджета, исходя из этого к выбору объема корпуса необходимо подойти взвешено.

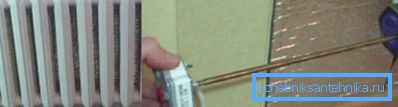

Эргономичнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую цена, плюс на рынке имеется готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус в обязательном порядке заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, при необходимости затрудняется высокой массой.

Коль уж мы говорим об обогревателе на базе МС-140, то верхнее отверстие батареи, которое будет над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, дабы при необходимости возможно было скинуть давление.

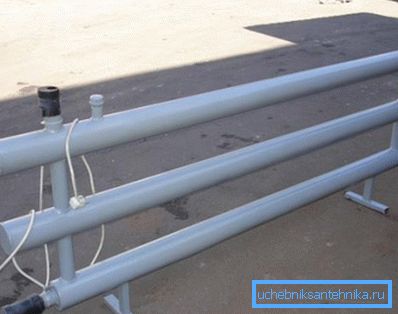

Принципиально важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом обязана находиться в пределах 85%. Оставшиеся 15% отправятся на компенсацию расширения масла при нагревании, плюс в громадных агрегатах нужно установить дополнительный расширительный бачок.

На видео в данной статье продемонстрированы тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как но, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально принимать данные мы подготовили видео в данной статье.
