Как сделать теплый пол из полипропиленовых труб

Еще недавно теплый пол считался показателем роскоши и виделся весьма редко. Но, в наше время это в полной мере обыденная система отопления, которую возможно обустроить в жилье кроме того своими руками. В данной статье мы рассмотрим, как выполнить теплый пол при помощи полипропиленовых труб, поскольку они являются доступным и качественным материалом.

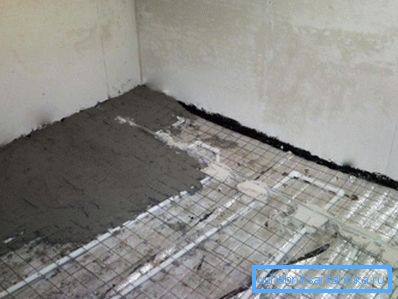

Заливка теплого пола из полипропиленовых труб

Полипропиленовые трубы системы теплый пол

Изюминки материала

Полипропиленовые трубы нашли широкое использование в инженерных системах разного назначения:

  • Отопления;
  • Водоснабжения;
  • Отвода стоков.
На фото - полипропиленовые армированные алюминием трубы

Благодаря их чертям, они пригодны для применения:

  • В произвольных типах грунта;
  • В стенках под штукатуркой;
  • В каналах;
  • В открытом виде и т.д.

Среди их преимуществ возможно выделить следующие моменты:

Герметичность стыков Достигается благодаря технологии соединения элементов трубопровода, которая содержится в их сваривании особым паяльником. Причем, пользоваться паяльником весьма просто, а сам процесс сваривания занимает пара мин..
Механическая прочность и эластичность Этим свойством обусловлена морозостойкость изделий. Кроме того в случае если в трубопроводе замерзнет вода, он расширится, но целостность не будет нарушена. По окончании оттаивания трубопровод примет первоначальную форму.
Дешевизна Цена полипропиленовых тру существенно ниже металлопластиковых и других некоторых видов труб. Особенно это относится соединительных элементов.
Долговечность При температуре в системе около 75 градусов по шкале Цельсия и давлении в 7,5 атм., трубопровод прослужит без ремонта не меньше 25 лет. Действительно, при рабочей температуре в 95 градусов срок эксплуатации пара снизится.

Обратите внимание! Полипропилен владеет громадным коэффициентом теплового расширения. Исходя из этого для теплого пола, особенно под стяжку, нужно применять армированные алюминием либо стекловолокном трубы.

Альтернативные варианты

направляться подчернуть, что полипропилен есть не единственным недорогим материалом, который возможно применять для систем отопления. К примеру, хорошим вариантом есть полиэтиленовая труба для теплого пола.

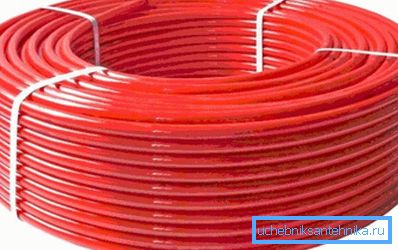

Специальная труба для теплого пола - сшитый полиэтилен

Еще сравнительно не так давно слово «сшитый», относительно труб, вызывало у строителей достаточно неприятные ассоциации с не особенно прочной конструкцией с продольным швом. Но, разглядываемое изделие сшито не страницами, не частями и не трубами, а молекулами. Звенья молекул этилена создают трехмерную сетку с прочными связями.

Кроме того, что труба для теплого пола из сшитого полиэтилена отличается хорошей прочностью, она меньше расширяется под действием большой температуры, чем полипропиленовый аналог.

Еще одним популярным вариантом есть применения металлопластиковых труб, но, как уже было сказано выше, они стоят пара дороже полипропиленовых. К тому же, в местах резьбового соединения фитинга в металлопластиковых труб обычно появляется накипь.

Так, целесообразней выбирать из полиэтиленовых или полипропиленовых армированных изделий.

Схема устройства теплого пола

Устройство теплого пола

Теплый пол представляет собой трубы, уложенные на полу, в большинстве случаев, в толще цементной стяжки. По трубам протекает тёплая вода, источником которой возможно котел отопления либо отопление .

Так, процесс устройства теплого пола имеет несколько этапов:

  • Составление проекта:
  • Укладка и подключение труб;
  • Проверка работоспособности системы;
  • Исполнение стяжки;
  • Укладка финишного покрытия.

Исходя из этого потом в подробности рассмотрим все этапы.

Создание проекта

Проект нужен для расчета количества материалов, и температуры, которую сможет обеспечить данная система отопления. Помимо этого, нужно заблаговременно выяснить место положения котла и коллектора.

Кроме этого, ка схеме необходимо указать длину и диаметр труб, и другие нюансы системы. Исходя из этого, расчеты лучше доверить экспертам, дабы не пострадала эффективность отопления.

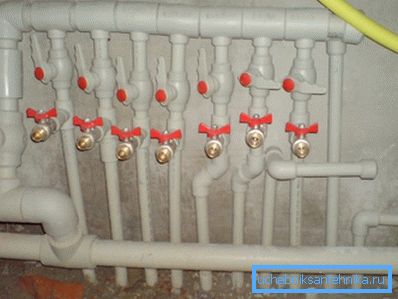

Пример коллектора теплого пола

Исполнение подготовительных работ

Затевать устройство системы необходимо с подготовительных работ, инструкция по их исполнению выглядит следующим образом:

  • Прежде всего устанавливается коллекторный шкаф, в котором происходит соединение контуров с системой отопления. Там же там находятся все элементы регулировки. оптимальнее расположить коллектор на стене около пола.
  • Потом к коллектору нужно подключить подающую тёплую воду и возвратную трубу.
  • Затем на пол укладывается слой гидроизоляции. Значительно чаще для этих целей применяют полиэтилен.
  • По периметру помещения наклеивается особая демпферная лента, разрешающая избежать растрескивания стяжки в следствии теплового расширения.
  • После этого укладывается теплоизоляция, которая разрешает сократить потери тепла.
  • В окончание работы, на пол укладывается железная сетка.

Совет! В качестве утеплителя возможно применять особый материал для теплого пола с отражающей алюминиевой поверхностью.

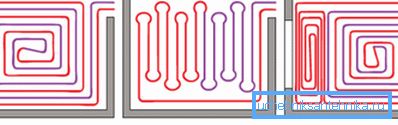

Схемы укладки контуров

Укладка контуров

Дабы система отопления была действенной, нужно верно уложить контуры, выполняя следующие правила:

  • Обычный диаметр контура образовывает 2 см.
  • Протяженность контура не должна быть больше 80 м, наиболее же оптимальная протяженность – 50 м. Это разрешит им прогреваться равномерно.
  • Ход контура зависит от места, где он расположен. В холодном месте, к примеру, около двери, ход должен быть меньше. В местах, где будет размешаться мебель, контуры по большому счету не укладываются.

Укладка может осуществляться двумя методами:

  • Змейкой;
  • «Улиткой».

Второй метод предпочтительней, поскольку снабжает равномерное распределение тепла благодаря параллельному размещению подводящей и отводящей труб.

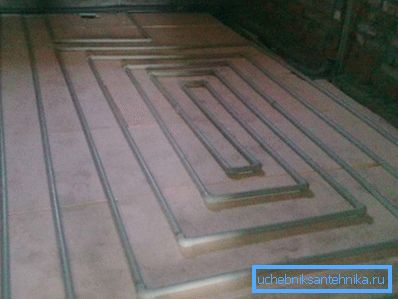

Укладка контуров «улиткой»

По окончании того, как полипропиленовые трубы для теплого пола будут уложены, их необходимо прикрепить к железной сетке при помощи хомутов. Потом нужно подключить трубы к контурам и заполнить систему водой.

Это разрешит проверить ее на предмет протечек.

Обратите внимание! При проверке системы, давление должно быть в полтора раза больше рабочего, но не меньше 6 бар. После этого через раз в тридцать минут давление три раза поднимается до прошлого показателя.

В последний раз систему необходимо оставить на дни – в случае если в течение этого времени давление упало не более чем на 2 бара, значит, монтаж выполнен удачно.

Заливка пола бетоном

Завершающим этапом работы есть заливка пола бетоном. Для этого предварительно необходимо установить особый железный маячный профиль, обеспечив с его помощью горизонтальный уровень, по которому правилом будет выравниваться поверхность стяжки.

Толщина стяжки может составлять 30-70 мм.

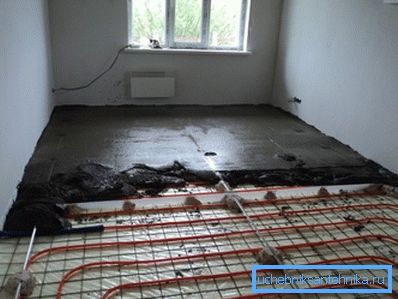

Заливка теплого пола бетоном

По окончании того, как бетон затвердеет и совсем наберет прочность, на что потребуется не меньше 28 дней, возможно выполнить монтаж финишного покрытия. Это возможно ламинат, линолеум, ковролин либо другой материал.

Вывод

Независимое исполнение теплого пола из полипропиленовых труб разрешит значительно сэкономить благодаря низкой стоимости материалов и отсутствию затрат на услуги экспертов. Единственное, нужно в строгости придерживаться приведенных выше рекомендаций, дабы система оказалась надежной и действенной (читайте кроме этого статью "Железобетонные трубы – изюминки и использование").

Из видео в данной статье возможно взять дополнительную данные по данной теме.
