Как выполняется внутренняя канализация своими руками в

Любой хозяин старается обустроить свой дом максимально комфортно. Но, сказать о полноценном комфорте жилья, в случае если в нем отсутствует канализация, не приходится. Исходя из этого устройство данной системы есть очень важным моментом, которому нужно выделить особенное внимание.

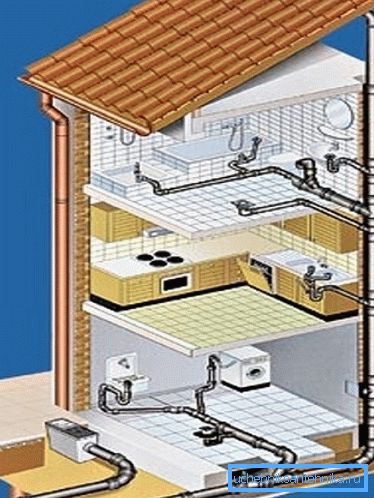

Схема внутренней канализационной системы в доме

В данной статье мы детально рассмотрим, как выполняется внутренняя канализация в частном доме.

Неспециализированные сведения

Прежде всего направляться заявить, что все работы по организации в доме канализации сводятся к следующим работам:

  • Обустройство наружной канализации – к ней относится все, что расположено за пределами дома. Это трубопровод и септик либо выгребная яма. В случае наличия централизованной канализации, работы очень сильно упрощаются.
  • Обустройство внутренней канализации – к этим работам относится монтаж стояка, фановой трубы и разводки к санузлам. Прежде всего направляться заняться обустройством как раз внутренней системы.

Само собой разумеется, для сооружения системы возможно обратиться с просьбой о помощи к экспертам, но, в случае если выполнить эту работу самостоятельно, то возможно значительно сэкономить финансы. В этом нет ничего очень сложного, единственное, нужно строго придерживаться определенных правил и требований, каковые предъявляются к подобным монтажным работам.

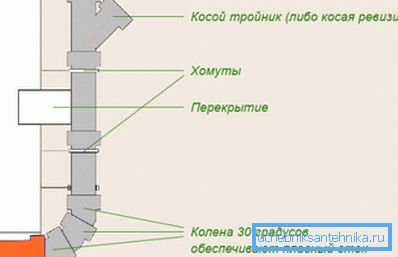

Вертикальные элементы внутренней канализации

Схема канализационной системы обязана соответствовать планировке дома. Действительно, еще при его планировании нужно компактно расположить помещения, к каким будет осуществлен подвод воды и отвод стоков.

К таким помещениям относятся:

  • Кухни;
  • Ванные ;
  • Санузлы;
  • Прачечные и пр.

Компактное размещение этих комнат разрешит упростить работу по монтажу системы. Наилучший вариант планировки - в то время, когда все сантехнические устройства смогут быть привязаны к одному коллектору, через который будет осуществляться оттекание стоков в септик, выгребную яму либо центральную канализацию.

Горизонтальные элементы канализации

В случае, в то время, когда дом громадной и в нем предусмотрено пара помещений с подводом воды и отводом стоков, расположенных в различных частях строения, эксперты советуют применять канализационную систему с несколькими септиками либо выгребными ямами. Помимо этого, в случае если дом имеет два и больше этажей, нужно установить стояки.

Внутренняя канализация

Диаметры трубопровода

Для каждого дома требуется личная схема канализации. Но, существуют кое-какие неспециализированные стандарты. Прежде всего они касаются труб:

Отвод стоков в туалете Диаметр труб должен составлять не меньше 100-110 мм
Отвода стоков из кухни и ванной Употребляются ПВХ либо ПП трубы диаметром 50 мм
Повороты Выполняются под углом не более градусов45, что разрешает минимизировать возможность засорения системы

Совет! Целесообразней всего для обустройства канализации применять поливинилхлоридные трубы, поскольку на них низкая цена,они долговечные и более качественные, чем чугунные. Помимо этого, монтировать таковой трубопровод намного проще.

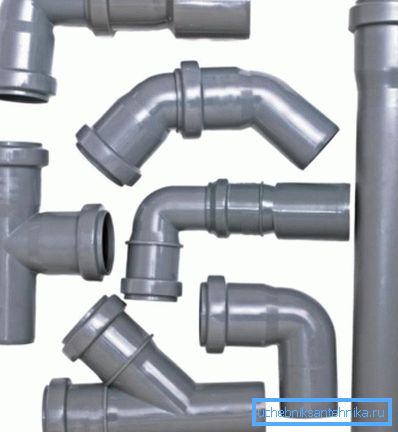

Детали для прокладки системы

Схема канализационной системы

Затевать обустройство канализации своими руками направляться с определения места размещения стояка либо коллектора. После этого от стояка выполняется схема предстоящей разводки. Но, предварительно направляться ознакомиться с изюминками исполнения канализационных схем.

В будущем по подготовленной схеме возможно выполнить расчет материалов и сантехнического оборудования, что в обязательном порядке пригодится для обустройства канализации.

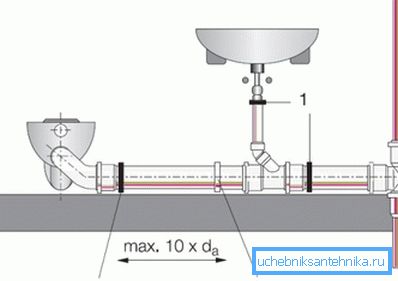

Схема подключения унитаза и раковины к стояку

Схему возможно выполнить на простом листке тетради в клеточку либо миллиметровке. Наряду с этим пригодится линейка, рулетка и карандаш.

Схема внутренней канализации в частном доме выполняется в такой последовательности:

  • Прежде всего нужно разработать замысел дома в масштабе. В случае если малоизвестны размеры дома, то предварительно нужно будет пройтись по нему с рулеткой и снять замеры.
  • Потом необходимо, как уже было сказано выше, определиться с местом размещения стояков.
  • Затем, на подготовленном замысле нужно обозначить точки размещения сантехнических устройств и методы их подключения.
  • Потом нужно отметить  размещение труб, каковые будут соединять стояк с сантехническими устройствами. Кроме этого на схеме обозначаются все соединительные элементы, к каким относятся отводы, тройники и другие детали трубопровода.
  • Все перечисленные выше действия необходимо выполнить для каждого этажа.
  • В окончание работы необходимо посчитать неспециализированную длину канализационного трубопровода.
  • При исполнении внутренней схемы, сходу возможно выполнить и наружную, к которой относится трубопровод, идущий от выпуска до станции глубокой очистки либо выгребной ямы. Наряду с этим нужно учитывать все нормы существующих СНиПов.

На этом процесс исполнения схемы закончен.

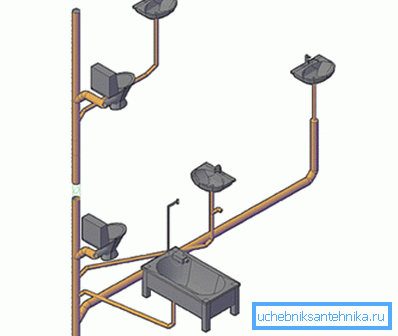

Схема подключения нескольких сантехнических приборов к стояку

Монтаж

Пожалуй, громаднейшую сложность устройство внутридомовой канализации вызывает на этапе разводки и прокладки труб. Как уже говорилось выше, самый несложный вариант, применять для канализации ПВХ либо ПП трубы. В последнее время существует широкий ассортимент данной продукции, исходя из этого будет очень просто подобрать для труб колена, тройники и другие детали.

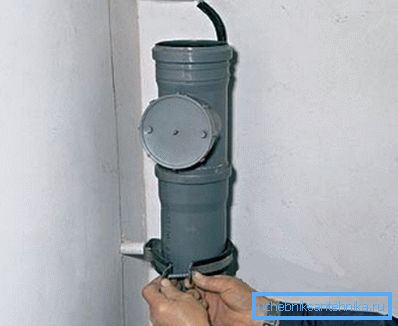

На фото - монтаж стояка

Совет! В случае если проводить работы вы решили делать самостоятельно, направляться позвать кого-нибудь на помощь, поскольку в одиночку процесс займет значительно больше времени, к тому же это скажется на качестве монтажа.

Инструкция по монтажу системы выглядит следующим образом:

  • Затевать работу направляться со сборки стояка. оптимальнее устанавливать стояк в туалете, поскольку размер трубы, которая будет соединять унитаз со стояком, образовывает 100 мм. Для прочности и надежности, стояк возможно прикрепить к стенке при помощи монтажных хомутов, но, часто в стенке делают особые каналы либо располагают стояк в коробе.
  • Места соединения трубопровода направляться промазывать особым сантехническим герметиком. Для соединения труб со стояком нужно применять косые тройники. Все места соединений направляться дополнительно обработать особым сантехническим герметиком.
  • В местах, где трубы проходят через стенке либо перекрытия, эксперты советуют применять гильзу.
  • В местах соединения различных по диаметру труб направляться применять особые переходники.
  • В местах пересечения трубы из раковины, душа и ванной нужно применять коллекторную трубу диаметр не меньше 100-110 мм.
  • При подключении сантехнических устройств к канализации нужно выполнить гидрозатворы, каковые не допустят проникновение в помещение неприятных запахов.

Обратите внимание! На каждом стояке нужно устанавливать особый тройник, который разрешит при необходимости делать чистку засора. Дабы в будущем не появилось неприятностей с прочисткой канализации, тройник направляться устанавливать по окончании каждого поворота системы.

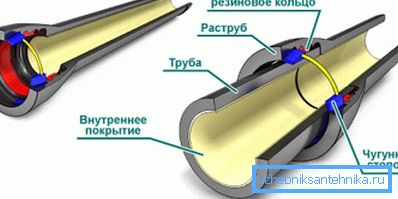

Схема сборки канализационного трубопровода

При монтаже системы нужно не забывать о наклоне трубопровода. В безнапорной системе угол наклона, в соответствии со СНиПом, зависит от его диаметра:

Диаметр 50 мм Уклон должен быть как минимум несколько сантиметров на один метр
Диаметр 110 мм Уклон должен составлять как минимум несколько сантиметров на один метр

Для обеспечения нужного уклона, разные точки трубопровода направляться располагать на различной высоте.

Совет! При монтаже труб, нужно проверить герметичность системы, залив в нее чистую воду. Лишь по окончании аналогичной проверки допускается полноценная эксплуатация внутридомовой системы канализации.

Монтаж выпуска

При монтаже системы эксперты советуют затевать работу с выпуска, что разрешит не допустить несоответствие внутренней и наружной канализации. Выпуском именуют пограничную часть системы, которая соединяет внутреннюю канализацию с наружной.

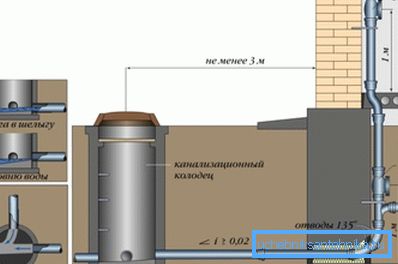

Схема устройства стояка с выпуском и наружной канализацией

Выпуск необходимо устанавливать на глубине ниже промерзания грунта. Соответственно, выходить выпускная труба обязана через фундамент. Для различных регионов глубина промерзания грунта возможно различной.

В случае если не известно почему нет возможности расположить трубу на таковой глубине, возможно выполнить ее монтаж и выше, но, в этом случае ее нужно хорошо теплоизолировать, дабы в зимнюю пору она не промерзла. В случае если этого не сделать, то канализацией вы сможете воспользоваться лишь весной, в то время, когда система оттает.

В случае если при возведении дома строители не побеспокоились об отверстии для выводной трубы, нужно будет пробить его самостоятельно. Для этих целей используют способ алмазного бурения.

Обратите внимание! Диаметр выпускной трубы должен быть не меньше диаметра стояка.

По окончании исполнения отверстия, в него заводится труба с надетой гильзой, т.е. еще одной трубой большего диаметра. С каждой стороны фундамента, гильза обязана выступать на 15 см либо кроме того больше.

 Фановая канализационная труба

Монтаж фановой трубы

Дабы внутридомовая канализация работала как положено, нужно установить фановую трубу.

Она нужна по следующим обстоятельствам:

  • Сглаживает в системы атмосферное давление, что разрешает не допустить разряжение воздуха и гидравлические удары.
  • Увеличивает долговечность канализационной системы.
  • Снабжает действенную работу септика.

Фановая труба, это, по сути, продолжение стояка, которое выводится за пределы крыши. Нужно заявить, что кое-какие мастера объединяют фановую трубу с дымоходом. Но, эксперты не советуют этого делать.

Вывод

Монтаж внутренней канализации в доме не такая сложная операция, как может показаться на первый взгляд. Единственное, очень принципиально важно в строгости выполнять все правила и требования, вышеприведенные. В другом случае может потребоваться переделка системы, что есть более сложной работой, чем ее монтаж с нуля (см.кроме этого статью "Трубы для внутренней канализации: выбор и использование").

Из видео в данной статье возможно взять дополнительную данные по данной теме.
