Запорный кран для радиатора – подробная черта и установка

Установка батареи содержится не только в том, дабы радиатор на стене и подключить к нему подающий и обратный трубопровод. Необходимо кроме этого установить нужную запорную арматуру, в частности запорные краны, да и терморегулятор лишним не будет.

Это повысит гибкость работы отопительной системы.

Для чего нужна запорно-регулирующая арматура при установке батареи

По большому счету в эту категорию устройств стоит отнести не только краны разных типов, но и разные заслонки, задвижки. А запорная арматура для радиаторов отопления включает еще и заглушки, каковые устанавливаются на отверстия в боковой части батареи.

При установке батареи нужно применять:

• несколько шаровых кранов – они понадобятся чтобы быстро прекратить поступление теплоносителя в батарею. Для этого устраивается байпас, а запорная арматура устанавливаются на подающую и обратную трубу;

• при подключении радиатора к системе может употребляться особый запорный кран, в котором предусмотрена возможность быстро спустить воду.

Из регулирующий устройств нужным будет непроизвольный терморегулятор, он разрешит изменять теплоотдачу каждой батареи в отдельности. Именно поэтому возможно будет сэкономить на отоплении помещения, да и в доме будет комфортнее.

Обратите внимание!. К самому радиатору подключается терморегулятор, потом идет запорный кран, после этого – трубка байпаса. Лишь при таковой последовательности работать система будет нормально.

Подробная черта запорной арматуры

Обычная работа системы отопления сильно зависит от верного выбора типа крана для конкретной задачи. Так что имеет суть подробнее рассмотреть виды запорной арматуры и область ее применения.

Шаровые краны

Шаровый запорный клапан для радиатора отопления называется так вследствие того что запорная часть его имеет форму шара с отверстием посередине. А принцип его работы содержится в том, что одним поворотом рукоятки перекрывается подача воды по трубе.

Это крайне полезно, к примеру, при порыве батареи отключить подачу воды возможно практически мгновенно, если бы для той же цели употреблялось винтовое устройства, то времени пришлось бы израсходовать намного больше.

Кроме шаровых в продаже возможно отыскать аналоги с конусной или цилиндрической запорной частью (такие употреблялись в русских самоварах). Но по эксплуатационным показателям как раз шаровые находятся вне конкуренции. Конусные, к примеру, отличаются повышенным износом.

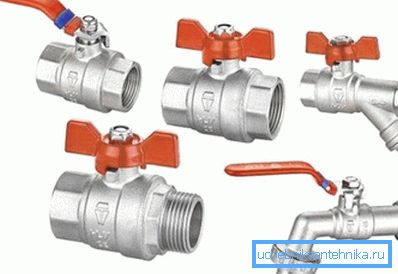

Что же касается выбора шарового запорного крана, то учесть необходимо его габариты и тип металла, из которого он изготовлен (необходимо, дабы вместе с металлом радиатора он не образовывал гальваническую несколько).

Кроме этого внимание обратить необходимо на размер отверстия в запорной части:

• полнопроходные – в них диаметр отверстия в точности соответствует внутреннему диаметру самой трубы. Именно поэтому по окончании установки в открытом состоянии он не снижает количество воды, поступающей в батарею;

• стандартные – в них диаметр отверстия приблизительно на 20% меньше, чем внутренний диаметр трубы. При применении таковой модели возьмём понижение теплоотдачи радиатора на 10-15%;
• неполнопроходные – за счет малого отверстия в шаре расход жидкости понижается приблизительно в два раза.

Обратите внимание! Учитывая это, для установки перед батареей направляться использовать лишь полнопроходные запорные устройства.

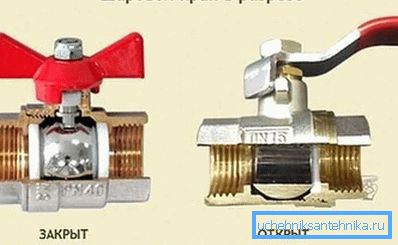

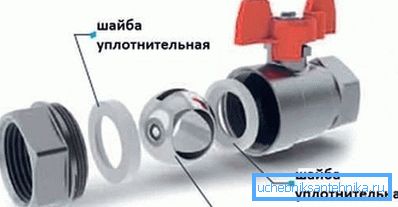

Что касается того, как выглядит устройство запорного клапана для радиатора, то в разрезе будет виден железный шар и прокладка, которая снабжает герметичность в закрытом состоянии. Недавно на рынке появились полимерные запорные краны, они подойдут для установки на любой радиатора вне зависимости от того, из какого именно материала он изготовлен.

Обратите внимание! Модели с корпусом из пластика по прочности очень мало уступают железным. Но вот толщины из больше, это необходимо учитывать при выборе.

Более классическими можно считать железные краны. В большинстве случаев употребляется или латунь, или сплавы с ее участием, так что неприятностей с сочетанием металлов быть не должно.

Рабочих положения у него всего лишь 2, исходя из этого он и относится к классу «запорная арматура». В продаже возможно отыскать и 3-ходовые краны, их кроме этого возможно применять при подключении радиаторов. Все отличие содержится в том, что рабочих положения 3, и поток воды может направляться в одном из двух направлений.

Цена таких устройств мала, а учитывая гибкость работы отопительной системы, дополнительные затраты оправданы.

Запорный клапан

Подобная категория устройств может использоваться для подключению радиаторов отопления (в 2-трубной отопительной системе). Благодаря своей конструкции клапаны, как и шаровые краны разрешают быстро перекрывать поступление воды в батарею, наряду с этим работу отопительной системы прерывать не требуется. Кроме этого они смогут употребляться для эргономичного слива воды из отопительного прибора либо заполнения его жидкостью.

Обратите внимание! Радиаторный прямой запорный клапан в базовой комплектации не предусматривает установку дренажного крана. Но нужное дополнение неизменно возможно купить раздельно.

Что касается целесообразности приобретения, то с технической точки зрения нет никакой отличия ставить на направляться шаровый кран или выбрать все-таки запорный клапан. В случае если на подающей трубе стоит хотя бы простенький терморегулятор, то оба варианта будут работать одинаково.

Но отличия в конструкции шарового крана и запорного клапана все же имеется. Первый может находиться лишь в открытом/закрытом положении, а вот клапан под шестигранник может регулировать расход теплоносителя.

Значительные отличия имеется во внешнем виде. Шаровые краны выпускаются с хорошо заметной красной «бабочкой», а вот радиаторный запорный клапан выглядит намного лучше.

На нем нет вентиля для поворота, так что он не будет очень сильно выделяться на фоне труб и самой батареи. Цена его повыше, чем у шарового крана, но учитывая, что система отопления делается не на 1 год, возможно и потратиться.

Дренажный клапан, употребляющийся для слива воды из радиатора, устанавливается на запорный клапан. При повороте его особой рукояткой подача воды в радиатор перекрывается.

Установка запорного крана

Целый процесс занимает всего пара мин., выполнить все работы возможно своими руками, без помощи экспертов. Необходимо лишь не спешить, к примеру, маленький перекос при установке крана на трубу может обернуться важной протечкой в отопительный сезон.

Производители выпускаются запорную арматуру с несколькими типами соединений. В продаже возможно отыскать краны для сварного соединения, фланцевого, муфтового. Неразъемный тип стыка нельзя порекомендовать ввиду сложностей с ремонтом в будущем, фланцевый тип стыка употребляется лишь на промпредприятиях, а в быту предпочтение отдают разъемным соединениям.

Значительно чаще используют краны с накидной гайкой либо американкой, герметичность обеспечивается высокая, а трудоемкость минимальная.

Наряду с этим больше внимания необходимо на подготовительном этапе:

• необходимо определиться с типом резьбы. Краны смогут быть как муфтовыми, так и с наружной резьбой либо комбинированными, выбирать необходимо исходя из типа резьбы на трубе;
• тип ручки кроме этого играется значение. В случае если труба идет близко к стенке, то необходимо выбирать лишь вариант с бабочкой, долгая рукоятка упираться в стенку.

Инструкция по установке имеет несколько действий:

• выбирается место установки крана;
• проверяется движение рукоятки;

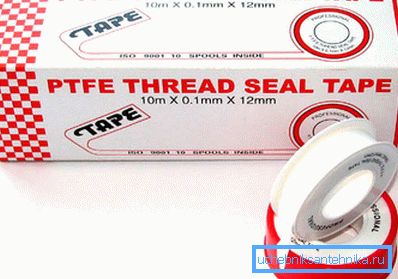

• потом выполняется резьбовое соединение. Обязательным есть применения подмотки для дополнительной герметичности соединения;

Обратите внимание! Допускается на горизонтальной трубе отклонять рукоятку от вертикали на 45?. Так что стык возможно не докручивать до конца, а мало отвернуть кран в сторону, дабы эргономичнее было им пользоваться.

• завершающий этап – проверка стыка на предмет протечек.

Подведение итогов

Не обращая внимания на то, что радиатор отопления, в принципе, предмет самодостаточный, забывать о запорно-регулирующей арматуре нежелательно. Применение несложных шаровых кранов и клапанов разрешит сделать работу системы отопления более гибкой и гарантирует комфорт в доме в течении всего отопительного сезона.

На видео в данной статье продемонстрирован процесс установки шарового крана.
