Скважинный насос водолей

Одним из основных элементов конструкции скважины есть ее водоподъемное оборудование – насос. От правильности подобранного насоса зависит долговечность и надёжность работы системы водоснабжения. Рынок насосного оборудования представлен широким ассортиментом разных моделей от различных производителей. Среди этого разнообразия громадной популярностью среди потребителей пользуется скважинный насос Водолей, благодаря разумному соотношению цена/уровень качества.

Конструкция

Конструкция

Устройство насоса Водолей несложное, он имеет несложную конструкцию и складывается из:

  • двигателя переменного тока, который работает от сети с напряжением 220 В;
  • насосной части, имеющей конструкцию моноблока;
  • коробки дистанционного управления, к которой подсоединяется шнур питания.

В электродвигатель входит ротор, статор и два шариковых подшипника, вращающихся в масляной среде. Автоматика, которая следит и руководит работой двигателя насоса, выпускается германской компанией «Thermik». Она снабжает надежную защиту при происхождения нештатных обстановок (перегрев девайса).

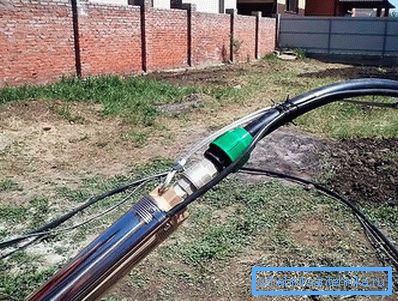

Собранный насос

Насосная часть складывается из корпуса из нержавеющей стали, в котором находится приводной вал с рабочими колесами, лопатками и направляющими кольцами. В верхней части корпуса находится крышка с внутренней резьбой, которая удерживает все подробности и закрывает насос. Крышка имеет две проушины для крепления удерживающего троса.

При включении устройства вращающие рабочие колеса создают центробежную силу, которая перекачивает воду, заполняющую внутреннюю полость насосной части. Насос рекомендован для работы в всецело загружённом состоянии. Сейчас выпускаются изделия с производительностью до 12 м3/ч и напором до 200 м, с минимальным диаметром 100 мм.

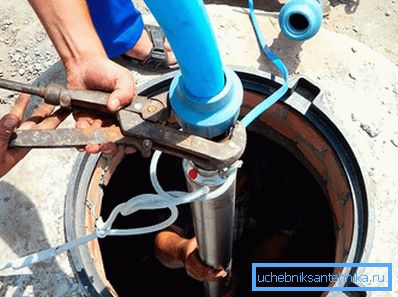

подключение и Установка

Установка и подключение

Перед тем как насос будет опущен в скважину, его необходимо подготовить. Схема подключения его весьма несложна:

  1. Посредством фитингов подключить напорный шланг либо трубопровод, диаметром не меньше 20 мм. В обязательном порядке необходимо установить обратный клапан – это возможно сделать, врезав его в трубу на расстоянии около 1 м от насоса либо же установить конкретно во входной патрубок устройства, второй вариант предпочтительнее. Рекомендуется применять обратный клапан с латунным седлом.
  2. Закрепить трос, пропустив его через особые проушины на корпусе крышки. Опускать и подымать насос за кабель не разрещаеться, это делается посредством трубы и троса. Для облегчения и надёжности спуска устройства, кабель лучше прикрепить к водоподъемной трубе посредством хомутов.
  3. Насос в собранном состоянии с опаской опускается в скважину, наряду с этим необходимо следить, дабы кабель и шланг не натягивались. Девайс закрепляется на расчетной глубине при помощи троса.

Схема монтажа

Для подключения устройства к электросети необходимо применять трехжильный кабель, который снабжает надежное заземление.

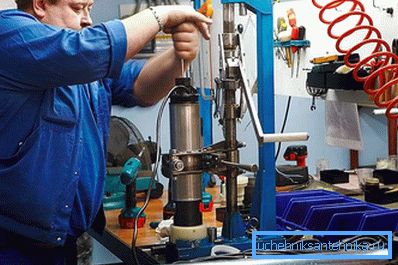

обслуживание и Эксплуатация

Эксплуатация и обслуживание

Насос Водолей относится к классу бытовых погружных насосов, другими словами употребляется для бытовых потребностей для забора воды из скважин, открытых водоемов, колодцев. Чтобы он бесперебойно работал в течении долгого времени, необходимо при эксплуатации выполнять следующие правила:

  1. Температура перекачиваемой воды не должна быть больше 35°C, а минерализация не должна быть больше 1500 г/м3.
  2. Выносной пульт должен быть установлен в сухом помещении, исключающем попадание на него воды.
  3. На протяжении работы девайс должен быть всецело загружён в воду, нижняя его часть не должна опускаться ниже 40 см от дна.
  4. Первый запуск необходимо осуществлять не раньше чем через 5–10 мин. по окончании полного опускания насоса в воду.
  5. Очень не рекомендуется перекачивать сильнозагрязненную воду с громадным содержанием песка, кроме этого щелочных и кислотных жидкостей.
  6. В случае если эксплуатация насоса долгое время не будет осуществляться, его необходимо вынуть из скважины и хранить в сухом помещении, предварительно смазав неокрашенные поверхности антикоррозийной смазкой.

Не считая соблюдения всех рекомендаций, необходимо систематично, с промежутком один раз в два года, проводить регламентные работы по обслуживанию насоса и своевременный ремонт узлов:

  1. Осматривать уплотнительные кольца и подшипники на их наличия целостности и предмет смазки, при необходимости смазать. В качестве смазки нельзя использовать машинное масло либо солидол, для этого предназначено особое вазелиновое масло. В случае если подшипники износятся, их направляться заменить.
  2. Контролировать уровень масла в корпусе электродвигателя, в качестве смазывающего материала употребляется вазелиновое масло, при необходимости его необходимо долить.
  3. Контролировать герметичность сальников и очищать фильтр от всевозможных загрязнений.

На протяжении разборки нужно быть осмотрительным, дабы не повредить уплотнительную муфту электрокабеля, которая со временем делается хрупкой. В случае если придерживаться всех этих рекомендаций, насос Водолей прослужит вам не меньше 10 лет, минимальная выработка его образовывает 10 000 часов.

Видео

Из предоставленных материалов вы больше определите о скважинном насосе:
