Скважинный адаптер: правила независимой установки

Адаптер либо питлес-адаптер – это довольно новый фитинг на рынке, разрешающий подсоединить водопроводную трубу ниже глубины промерзания грунта. Наряду с этим сохраняется полный доступ для обслуживания и ремонта источника воды и водоподъемного оборудования.

Конструкция устройства

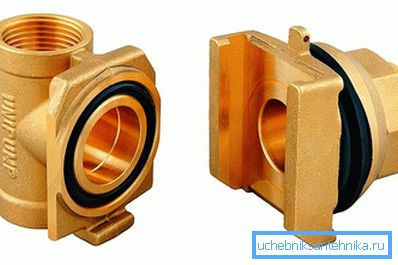

Конструкция адаптера

Конструкция этого устройства достаточно несложна. Состоит он из двух элементов. Первая его часть неподвижна и монтируется изнутри обсадной трубы в просверленное в ней отверстие, в частности через резиновое уплотнительное кольцо и прижимную изогнутую железную пластину, фиксируется снаружи накидной гайкой. Вторая часть, к которой крепится водоподъемная труба с насосом, вставляется в клиновидные салазки первого неподвижного элемента, такое соединение именуется «ласточкин хвост». Благодаря ему создается надежное и герметичное сопряжение между частями адаптера. Это изделие изготавливается из коррозиестойкого материала на базе меди либо латуни.

Преимущества и недочёты

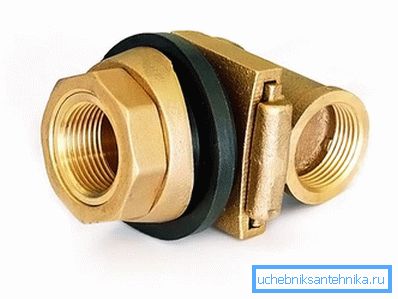

Достоинства и недостатки

К преимуществам возможно отнести:

  • низкую цена, которая в разы меньше если сравнивать с кессоном;
  • стремительный и несложный монтаж, не требующий навыков и специальных инструментов;
  • компактность, в отличие от кессона не занимает территорию, над поверхностью скважины будет виден лишь аккуратный оголовок;
  • возможность установки при большом уровне грунтовых вод;
  • хорошую герметичность стыковых соединений.

Так как данный девайс недавно показался на рынке, то долгого опыта эксплуатации его нет. Пока что особенных недочётов в нем не обнаружилось. Из минусов необходимо отметить то, что, если сравнивать с кессоном, автоматику, гидробак, краны и другое оборудование нужно будет выносить в отдельное помещение.

Перед тем как выполнить монтаж, необходимо сопоставить его диаметр и размер обсадной трубы, дабы возможно было свободно опустить в скважину насос. С внутренней части обсадной трубы адаптер выступает примерно на 3 см.

Порядок монтажа

Порядок монтажа

Перед началом установки необходимо изготовить Т-образный монтажный ключ. Сделать его возможно из пластмассовой либо железной трубы. Наряду с этим с железной необходимо будет повозиться, нарезая резьбу. С пластиковой все существенно проще, благодаря компрессионным соединениям. С одной стороны ключ имеет резьбу, которая будет вкручиваться в адаптер, а с другой присоединяется тройник, облегчающий выкручивание и вкручивание ключа из устройства. Протяженность ключа должна быть равной глубине установки конструкции, считая от края обсадной трубы.

Монтаж начинается с копания траншеи на глубину промерзания. По окончании того, как траншея готовься , посредством дрели с биметаллической фрезой просверливается отверстие в обсадной трубе. Фреза обязана отвечать диаметру выходящего патрубка адаптера либо быть мало большей. Потом посредством ключа адаптер в собранном виде опускают и фиксируют снаружи несъемную его часть накидной гайкой. Для удобства установки возможно подсветить отверстие посредством мелкого фонарика, опущенного в скважину.

Чтобы на протяжении монтажа неподвижная часть адаптера, что крепится к стенке обсадной трубы, не соскочила и не упала в скважину, съемный элемент, к которому крепится ключ, необходимо развернуть на 1800. Так, она будет сниматься перемещением вниз, а не вверх. По окончании того как гайка будет наживлена, адаптер снова необходимо развернуть в обычное состояние и обжать. Кроме этого, дабы не утратить уплотнительное кольцо, его необходимо обработать силиконовой смазкой для большей герметичности.

Перед тем, как приступить к монтажу съемного элемента устройства, необходимо присоединить к насосу трубопровод, кабель и трос нужной длины. трос и Кабель нужно сориентировать так, дабы они были с противоположной стороны трубопровода. Соединительная муфта, которая соединяет это устройство с водоподъемной трубой, должна быть в обязательном порядке латунная, и ни за что не пластмассовая, поскольку под тяжестью воды, и от вибрации насоса, ее может оторвать из адаптера. Кроме этого для более надежного соединения необходимо использовать пластиковую трубу с маркировкой SDR11, так как она имеет более толстую стенку.

По окончании того как все будет собрано, насос опускают в скважину и посредством ключа соединяют оба элемента. Монтажный ключ удалять необязательно, его возможно обрезать вровень с обсадной трубой. В подготовленном материале подробнее рассказывается о других изюминках установки.

Страховочный трос закрепляют на оголовке. Он только частично ослабляет нагрузку насоса на адаптер и должен быть мало внатяжку. Исходя из этого для более надежной и долговечной работы необходимо применять железные обсадные трубы, не смотря на то, что имеется возможность применять его и на полимерных, но, опять-таки, они должны быть обсадными.

Видео

Определить подробности о монтажных работах, и взять практические рекомендации от эксперта, возможно просмотрев видео:

Схемы

В случае если вам предстоит установка скважинного адаптера, то эти схемы окажут помощь вам осознать принцип его работы, и особенности его сборки:

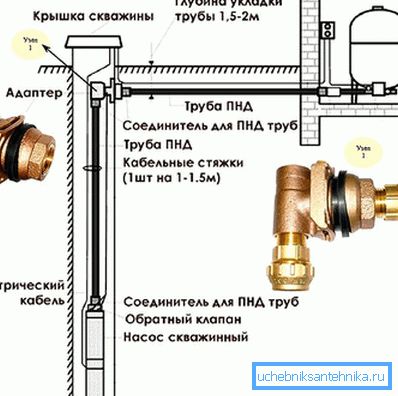

Схема установки скважинного адаптера

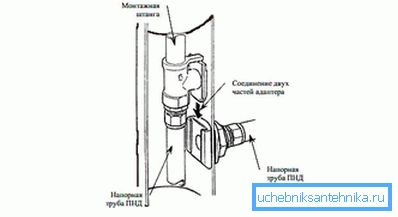

Схема соединения двух частей адаптера

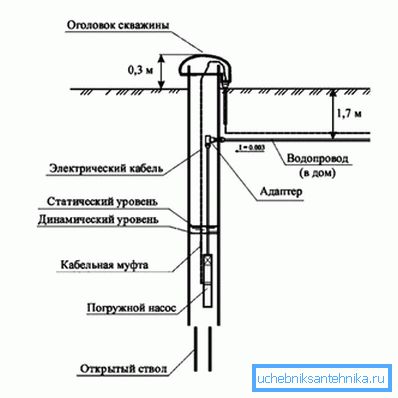

Схема скважины с адаптером

Схема подготовки устья скважины с адаптером

Схема обвязки насоса с адаптером

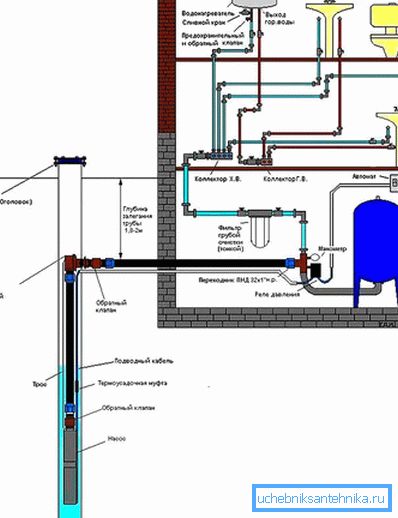

Схема подачи воды в дом через скважину с адаптером
