Схема подключения скважинного насоса: пара других вариантов

У электронщиков в ходу известная присказка: «Электроника – наука о контактах». Возможно с большой долей совпадения заявить, что водопроводные системы также подчиняются этому утверждению.

Тут также многое зависит от состояния трубопроводов и качества соединений. Одновременно с этим имеется и одно значительное отличие – если вы планируете реализовать схему подключения скважинного, то обязаны знать, хотя бы в общем, как правила обустройства самой скважины, так и устройство и тип применяемого насоса.

Убедитесь, что водопроводы также подчиняются науке о контактах

Так, разберём, какие конкретно насосы в нашем распоряжении по большому счету в соответствии с их конструкции:

• горизонтальный либо вертикальный – в зависимости от ориентации оси вращения рабочего вала;
• с выносными либо внутренними опорами;
• с осевым либо боковым входом воды;
• одноступенчатый либо многоступенчатый – в зависимости от количества ступеней подачи воды;
• секционный – любая ступень имеет разъём в торце;
• с торцевым либо осевым разъемом;
• с защитным покрытием в либо без;
• погружной – его место размещения ниже уровня воды;
• полупогружной – само устройство ниже уровня воды, а двигатель – выше;
• самовсасывающий – создаёт автоматическое и независимое заполнение подводящего трубопровода;
• регулируемый – может сам регулировать объём подачи воды;
• герметичный – исключается контакт воды с атмосферой.

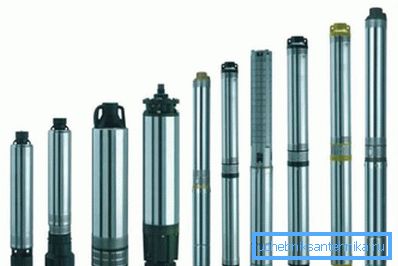

Существуют и другие конструкторские характеристики, но уже, если судить по представленному разнообразию конструкторских решений, возможно сделать вывод, что рынок предлагает огромное количество насосов для получения воды из скважин.

Но значительно чаще употребляются:

• вертикальные – они замечательно подходят для разглядываемой сферы применения;
• моноблочные – тут нужна простота, учитывая уровень примесей;
• с внутренними опорами;
• с осевым входом – кроме этого в соответствии с конфигурации обсадной трубы;
• одноступенчатые – по правилам простоты;
• с торцевым разъёмом;
• с применением внутренней защиты поверхностей;
• погружные, и,
• герметичные.

Погружной

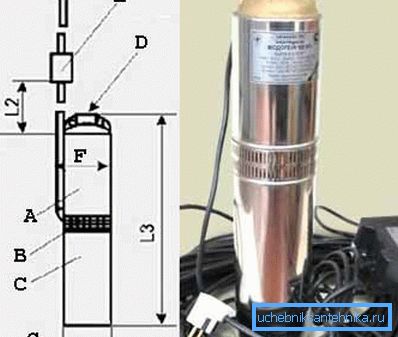

Одна из самых известных схем погружного насоса представлена на фото «А».

Тут:

• A – насосная часть;
• B - фильтр;
• C - электродвигатель;
• D – трубная резьба в 1 дюйм;
• E – коробка конденсаторов;
• F – эта модель имеет большой внутренний диаметр корпуса в 105 мм.

Электроподключение

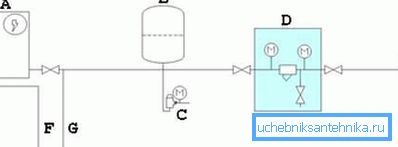

Принципиальная электросхема подключения для того чтобы насоса имеет форму:

• A – нагреватель воды;
• B – накапливающий бак на 40-50 литров;
• C – реле давления - для защиты от избыточного давления;

• D – фильтр неотёсанной очистки;
• E – размещение устройства в скважине;
• F – трубопровод тёплой воды в дом;
• G – трубопровод холодной воды в дом.

Нужный совет! Рекомендуем конкретные методы подключения покупать у соответствующих производителей. Отличия смогут заключаться в необходимости сети установки и параметрах подключения дополнительных предохранителей.

Полные схемы подключения

Систем подключения существует пара. Воображаем кое-какие из них, наиболее обычные.

Подключение с применение кессонной камеры

Если вы решили сделать кессонную камеру, то приступайте к этому на самом последнем этапе оборудования скважины.

Наряду с этим полное подключение будет иметь таковой вид:

• A – кессонная камера;
• B – постоянный уровень воды;
• C – страховочный трос;
• D – насос;
• E – датчики сухого хода – обратите на эти крайне полезные вспомогательные элементы системы, ставятся они не довольно часто, но иногда бывают незаменимы при анализе хода работы;
• F – обсадная труба скважины;
• G – электрокабель системы управления;

• H – панель управления;
• I – реле давления – ещё один ответственный контролирующий систему элемент;
• J – штуцер на пять входов;
• K – оголовок трубы – на состояние оголовка и тщательную компоновку рекомендуем обратить особенное внимание;
• L – кран слива воды, как элемент защитной системы;
• M – гидроаккумулятор;
• N – манометр – знать давление в системе нужно неизменно;
• P – скважинный фильтр – особенность данной схемы – фильтр уже на выходе из системы;
• Q – обратный клапан.

Подключение с упором на гидроаккумулятор

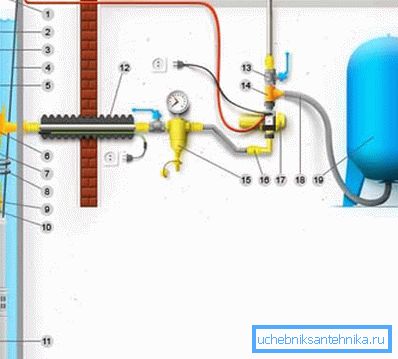

Обратите внимание, на следующем рисунке фильтр установлен посередине и используете защита от замерзания воды:

• 1 – оголовок скважины;
• 2 – элекрокабель;
• 3 – оцинкованная труба – защита от коррозии крайне важна для устройств подобного рода;
• 4 – страховочный трос;
• 5 – герметичная кабельная муфта;
• 6 – адаптер;
• 7 – труба;
• 8 – кабельные стяжки;
• 9 – обратный клапан;

• 10 – ниппель;
• 11 – скважинный насос;
• 12 – защита от замерзания;
• 13 – запорный кран;
• 14 – тройник;
• 15 – магистральный фильтр;
• 16 – переходник;
• 17 – блок электронной автоматики;
• 18 – проводка;
• 19 – гидроаккумулятор.

Предельное внимание на фитинги

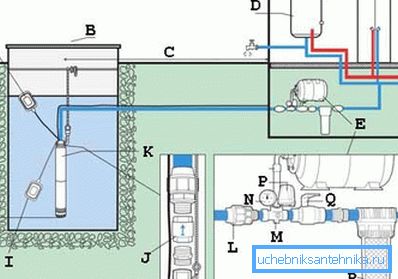

Ещё одна вариант демонстрирует самое тщательное отношение ко всей соединительной системе, напоминая, что трубопроводы – также наука о контактах.

Обращаем внимание на применяемый датчик рабочего и «сухого» состоянии:

• A – положение датчика при рабочем положении насоса, в то время, когда в канале достаточно воды;
• B – оголовок скважины;
• C – горизонталь верхнего уровня грунта;
• D – нагреватель воды;
• E - гидроаккумулятор;
• F – неспециализированная глубина;
• G – динамический, неизменно изменяемый уровень;
• H – минимальное расстояние от края устройства до дна скважины;

• I – положение датчика, в то время, когда происходит аварийное прекращение работы ввиду недочёта воды, «сухой» режим;
• J – положение обратного клапана, обращаем внимание на систему фитингов;
• K – погружной насос с поплавком;
• L – соединительная муфта;
• M – штуцер на 5 выходов;
• N - манометр;
• P – реле давления;
• Q – шаровой кран;
• R – фильтр предварительной очистки.

Подключение поверхностного насоса

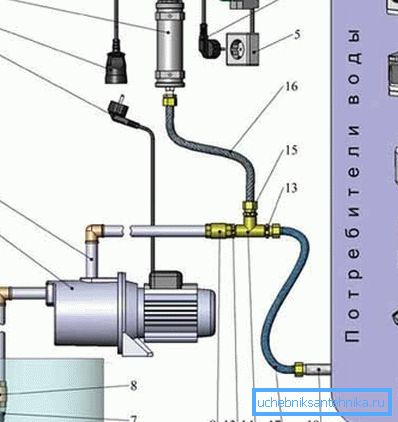

Воображаем и подключение поверхностного насоса:

• 1 – система управления;
• 2 – вилка и сетевой шнур;
• 3 – розетка и сетевой шнур;
• 4 – непроизвольный выключатель – необходимый элемент для защиты от сохранения и перегрузок, однако, системы в рабочем состоянии;
• 5 – сетевая розетка, предлагаемая схема работает от стандартной сети в 220 В и 50 Гц;
• 6 – скважина;
• 7 – входной сетчатый фильтр;
• 8 – обратный клапан;

• 9 – всасывающий трубопровод;
• 10 – поверхностный насос;
• 11 – вилка электропитания и шнур насоса;
• 12 – нагнетающий трубопровод;
• 13 - ниппель;
• 14 - тройник;
• 15 – ниппель переходной;
• 16 – гибкая подводка;
• 17 - подводка;
• 18 – трубопровод к потребителям.

Нужный совет! При выборе насоса рекомендуем ориентироваться на следующие параметры : его назначение, производительность и требуемая высота подъема воды, тип всасывающего шланга, в случае если это поверхностный насос - диаметр и форма внутреннего сечения смогут снизить производительность насоса, в каких условиях будет происходить эксплуатация – в помещении либо на открытом воздухе.

Выводы

Существует множество вариантов подключения насосов для подачи воды из скважины. Без опыта, настройка этих схем своими руками, даже в том случае, если имеется инструкция, будет весьма сложна. Учтём, что через чур велика и цена вероятных неточностей.

Предлагайте выполнить всю работу специалистам. Но, это не исключает необходимости детально знать все нюансы происходящих процессов, исходя из этого в обязательном порядке посмотрите и неоднократно видео в данной статье.
