Шаровый полнопроходной кран – мечта сантехника

Высокая популярность запорных шаровых кранов обусловлена чрезвычайной конструктивной надежностью. По данной причине они обширно пользуются спросом в системах отопления, водо-, газо- и холодоснабжения, вентиляции, а также в тепловых точках с умеренной температурой. Самой привлекательной чёртом шаровых кранов есть их «самостоятельность» в течение рабочего процесса без необходимости техобслуживания.

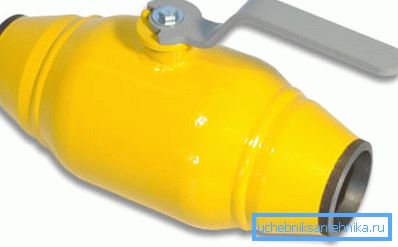

Такой кран не совсем похож на то, к чему мы привыкли

Неспециализированные сведения

Шаровым изделие названо по форме запорной части, имеющей сферическую форму и располагающейся между двумя седлами, и соединенной с управляющей ручкой шпинделем. Кран для того чтобы типа обязан употребляться лишь как запорная, но не регулирующая арматура.

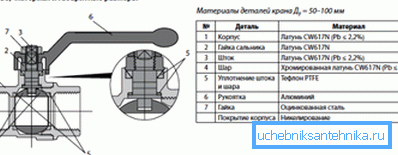

Схема муфтового шарового крана

Уникальные конструктивные изюминки, и характеристики шарового латунного полнопроходного крана вкупе с материалом наделяют запорный узел необыкновенными свойствами:

  • универсальностью – материал изделия стабилен при взаимодействии с паровым, водяным, масляным, воздушным и транспортным потоком нефтепродуктов при температуре;
  • надежностью – безопасность работы гарантирована элементом конструкции – штоком;
  • эффективностью – форма шара-затвора, поворачивающегося около своей оси, снабжает легкость регулирования транспортного потока;
  • взаимозаменяемостью – муфтовый возможно заменить фланцевым, выполняя технику безопасности для данного вида трубопровода;
  • герметичностью – особые уплотнители с повышенной износоустойчивостью, разрешают эксплуатировать изделие много лет.

В зависимости от назначения такие краны смогут выпускаться:

  • прямоточными;
  • проходными;
  • смесительными;
  • угловыми.

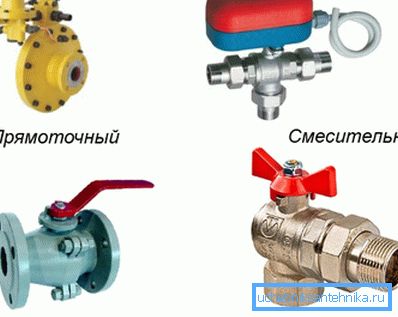

На фото – разнообразие кранов

Шаровой латунный полнопроходной кран по ГОСТу 21345-2005 имеет 25000 рабочих циклов. Учитывая безукоризненную работу узла срок его эксплуатации вероятен в течение 30 лет (ГОСТ 4.114-84). Латунный прибор выдерживает колебания температуры от -20 до +150 °C и давление 1,6–4,0 МПа (ГОСТ 26349-84, ГОСТ 365-80).

Конструктивные изюминки

Запорный шаровой элемент может размешаться в плавающем положении или на опорах. Плавающий шар не связан жестко со шпинделем и может вольно двигаться – внутреннее давление с входящей стороны прижимает его к кольцу на выходе, не давая воде просачиваться.

Устройство шарового крана

В опорной конструкции затвор зажимается, с одной стороны, цапфой в нижней части конструкции. Иначе – седлами, каковые давлением потока прижимаются к шару. Сложность механики узла повышает цена изделия.

Материал

Громадной срок эксплуатации достигается за счет защитного покрытия, которое наносится способом гальванического никелирования. Такая разработка разрешает применять краны в трубопроводах с питьевой водой, а также в тёплом водоснабжении.

Однако, латунный шаровой полнопроходной кран если сравнивать с задвижкой:

  • легче;
  • компактнее;
  • имеет низкое гидравлическое сопротивление;
  • радиус поворота – 90°.

Так что пара громадная цена выглядит оправданной

Классификация кранов

Классификацию возможно делать с учетом разных параметров:

  • по диаметру проходного отверстия – полнопроходные, с диаметром затвора, совпадающим с отверстием в трубе и неполнопроходные с отверстием в затворе меньшим, чем в трубе;
  • по методу врезки – фланцевый, штуцерный, приварной, муфтовый.
  • по методу управления – ручной и механический;
  • по типу управления – ручка-бабочка либо рычаг.
Ручка-бабочка

Муфтовый шаровой кран

Муфтовый кран подсоединяется к трубе муфтами с внутренней резьбой. Поворачивание рукояти против часовой стрелки до упора параллельно трубе свидетельствует полное открытие.

Краны муфтовые выполняются в 3 вариантах:

  • монолитные (экономвариант);

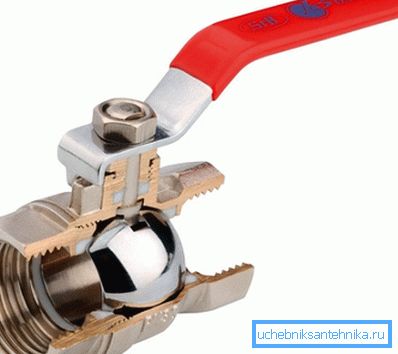

Муфтовый кран в разрезе
  • двухсоставные, складывающиеся из муфты и корпуса – самые популярные модели;
  • трехсоставные либо разборные, каковые возможно починить самому либо засунуть новый уплотнитель.

Полнопроходной шаровый муфтовый кран направляться выбирать, принимая в расчет:

  • цель эксплуатации;
  • температуру рабочей среды, которая будет проходить через устройство;
  • внутреннее давление;
  • диаметр трубопровода.

Муфтовый запорный узел по преимуществу оценили сантехники, он обширно употребляется в водо- и тепломагистралях коммунального хозяйства, но он может работать и в газообразной среде.

К неоспоримым преимуществам арматурного узла относятся:

  • малые вес и габариты;
  • монтаж в любом положении;
  • легкость в управлении;
  • подача потока в любом направлении;
  • низкое гидравлическое сопротивление;
  • демократичная цена.
Муфтовый кран с внутренней резьбой

Недочётами можно считать:

  • необходимость долгих рычагов для закрытия;
  • дороговизну электроприводов для автоматического закрытия;
  • ограничение рабочей температуры среды – 100 °C и давления – 16 бар и диаметра трубы до 100 мм;
  • чувствительность к перепадам давления.

Обратите внимание! Муфтовые шаровые запорные узлы требуют повышенного внимания при установке и сборке своими руками , придерживаясь допустимых крутящих моментов. Мельчайшая оплошность может привести к резкому неизбежной поломке и перепаду давления узла.

Фланцевый кран

В то время, когда температура среды превышает 100 °C, а давление 16 работа и бар муфтового изделия неосуществима, применяют направляться полнопроходной фланцевый кран. К преимуществам фланцевого крана среди других возможно отнести возможность совершить ремонт (разборной корпус).

Недочёты обусловлены:

  • большой ценой;
  • громадным весом;
  • наличием долгих ручек для ручного управления.

Обратите внимание! Инструкция обязывает поворачивать ручку до конца чтобы не было образования осадков в узла, каковые ведут к нарушению герметичности, ремонту либо замене оборудования.

Фланцевый шаровой кран

Различия в проходимости шаровых кранов

Главная отличие между полнопроходным и неполнопроходным краном содержится в форме и диаметре отверстий в запоре. Отверстие полнопроходного узла не сужается и сходится с внутренним диаметром трубы, у неполнопроходного оно воронкообразное. Один таковой конус обращается пологими сторонами навстречу потоку, в случае если их два – любой стороной.

Неполнопроходной узел если сравнивать с полнопроходным имеет:

  • меньшую массу;
  • легкое управление;
  • более низкую цена запорного узла.
  • нехорошую пропускную свойство;
  • больший коэффициент гидравлического сопротивления;
  • более условную долговечность.

С уменьшением прохода, запорный элемент делается компактнее. В случае если сила напора не играется значительной роли, лучше выбрать неполнопроходной кран, как рентабельный вариант.

Подведение итогов

Превосходные характеристики шарового латунного запорного узла разрешают применять его в промышленных и бытовых сферах. Помощь эксперта в технических тонкостях окажет помощь выбрать единственно верный вариант, который будет являться верой и правдой всю вашу сознательную судьбу.

Видео в данной статье представляет собой маленький обзор популярных видов шаровых кранов.
