Шаровый кран с накидной гайкой – решение ряда сантехнических

При разводке труб по квартире смогут употребляться пара типов соединений, условно все их возможно поделить на 2 – разъемные и неразъемные. Накидная гайка употребляется при соединении «американка» и разрешает существенно уменьшить работы не только при стыковке труб, но и при установке кранов.

Шаровой кран

О преимуществах шаровых кранов с накидной гайкой

Само собой разумеется, комфортно все работы в квартире поручить экспертам, но многие занимаются разводкой труб своими руками. При таких условиях ценность разъемного метода стыковки лишь возрастает – при протечке его неизменно возможно разобрать и дополнительно герметизировать.

Что касается шаровых моделей с накидными гайками, то их применение разрешает:

  • такая конструкция разрешает для соединения вращать лишь гайку – это особенно принципиально важно при исполнении работ в стесненных условиях;
  • демонтаж для того чтобы стыка выполняется без повреждения трубопровода – достаточно открутить гайку. В случае, к примеру, со сварным соединением труб подобное сделать будет нереально;
Схема соединения с использованием накидной гайки
  • применение накидной гайки упрощает решение некоторых сантехнических задач. К примеру, такая конструкция может заменить собой классический сантехнический сгон. В случае если в общем случае пригодится достаточно долгий отрезок трубы с резьбой, муфты, ответной резьбы и контргайки, то кран-американка заменяет такую конструкцию.

Что касается области применения, то подобные устройства употребляются для стыковки относительно маленьких диаметров. Большой размер ограничен –3-4 дюймами, но самый ходовой типоразмер – 0,5-1,5 дюйма, поскольку при разводке труб по квартире употребляются трубопровод маленького диаметра.

Подробнее об применении шаровых кранов-американок

Подобные устройства имеют уникальное внутреннее устройство, имеющее ряд преимуществ перед классической конструкцией. А накидная гайка разрешает максимально упростить процесс монтажа.

На фото представлен простейший вариант подобного соединения

Классификация

Такие устройства возможно поделить на пара типов, в зависимости от вида рукоятки может употребляться:

  • ручка – разрешает за счет длины создать большее усилие при закрывании;

Обратите внимание! Краны с ручкой рекомендуется устанавливать лишь в местах, где не следует неприятность свободного места, в противном случае ручка неизменно будет упираться в препятствия.

  • бабочка – отличается компактными размерами и подходит для установки его в труднодоступных местах.
Ручка-бабочка отличается компактными размерами

Что касается размеров, то минимальным можно считать ? дюйма, что же касается максимума, то 4-дюймовые шаровые краны возможно принять в качестве верхней границы диапазона. А вот кран с накидной гайкой 1 – 1 2 дюйма употребляется в системах отопления и водопровода большинства квартир, так что данный размер можно считать достаточно распространенным.

В зависимости от предполагаемого типа соединения с трубопроводом возможно выделить различные комбинации штуцерного соединения и стыковки посредством накидной гайки:

  • штуцер-штуцер – производитель предусматривает штуцерное соединение запорной арматуры с трубами с обеих сторон;

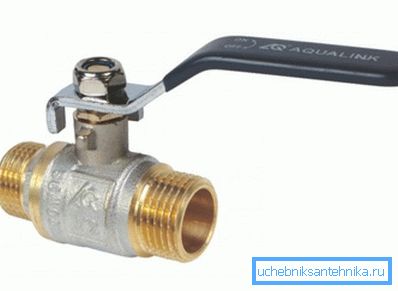

Штуцер-штуцер
  • штуцер-гайка – с одной стороны соединение штуцерное, с другой – посредством накидной гайки;

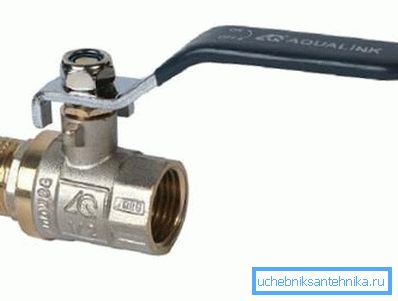

Гайка-штуцер
  • гайка-гайка - шаровый кран гайка гайка можно считать совершенным вариантом для установки в труднодоступных местах. Таковой кран возможно без неприятностей врезать в любую трубу.

Внутреннее устройство

Одним из основных преимуществ шаровых кранов можно считать возможность перекрыть поток жидкости практически мгновенно, достаточно лишь развернуть ручку на 90?С. В аналогах с вентилем чтобы перекрыть трубу необходимо пара раз развернуть вентиль.

Обратите внимание! Иначе, мгновенное перекрытие потока жидкости угрожает гидроударом. Особенно, в случае если это воздействие в один момент совершит сходу пара потребителей.

Затворный механизм выглядит как железный шар с отверстием в нем (части шара срезаны). Для герметизации употребляются резиновые (вместо резины смогут употребляться другие синтетические материалы) прокладки. Они смогут быть подпружинены чтобы компенсировать истирание со временем. По такому принципу (с маленькими оговорками) действуют все подобные устройства.

Устройство типового шарового крана

В недорогих моделях шар может находиться в свободном положении, в закрытом состоянии поток жидкости прижимает его к проходу и за счет этого обеспечивается герметичность.

Управление по установке

При исполнении небольших работ в доме довольно часто получается, что запорную арматуру необходимо установить в самом труднодоступном месте, шаровый кран 1 2 гайка-гайка будет лучшим решением в этом случае. С обеих сторон вероятно его присоединение к трубам посредством накидной гайки.

Все, что понадобится для установки

В этом случае соединение происходит по таковой схеме – гайка надевается на трубу, в нее вставляется прокладка соответствующей формы и после этого она накручивается на внешнюю резьбу. В зависимости от производителя смогут различаться лишь форма прокладки и ряд небольших деталей.

Инструкция по подключению крана к трубопроводу будет смотреться так:

  • вначале на трубку надевается сама гайка, прокладка;

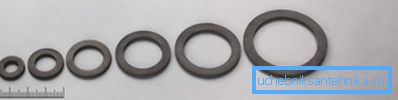

Набор прокладок

Обратите внимание! При выборе прокладки необходимо обратить внимание на форму торца крана. В случае если край острый, то он просто разрежет прокладку и соединение, вероятнее, разрешит течь. При таких условиях возможно или приобрести особую прокладку, тем более, что цена ее низка, или напильником мало сточить острый край.

  • в случае если трубка железная, то ее торец возможно развальцевать, оказавшийся буртик гарантирует плотный прижим торца трубопровода к крану;
  • после этого гайка на внешнюю резьбу, для дополнительной герметичности соединения рекомендуется применять ФУМ-ленту либо льняную подмотку (ее необходимо намотать на внешнюю резьбу);
  • выполняется проверка герметичности соединения.

Это не единственный метод соединения, вместо вальцовки, к примеру, при необходимости присоединения ПП трубы, возможно применять особое железное обжимное кольцо. Но в целом принцип соединения остается прошлым.

По такой схеме выполняется соединение крана с ПП трубами

В завершение

С позиций удобства монтажа и эксплуатационных возможностей шаровые краны с накидной гайкой просто не имеют соперников. Их использование разрешает существенно уменьшить тяжелые будни сантехников, а простота монтажа разрешит и неспециалистам применять их при ремонте водо- и теплопровода в квартире.
