Подключение насосной станции к колодцу

Обеспечение инженерными коммуникациями загородных населенных пунктов есть проблемным моментом на большинстве территорий. Централизованное водоснабжение, водоотведение, отопление вероятно лишь в пригородных поселках, прилегающих к мегаполисам. Решение проблемы обеспечения населения водой находится в руках самих граждан, каковые организуют автономные источники водоснабжения у себя на участке. Это возможно колодец, скважина на первые водоносные горизонты, артезианская скважина до водоупорных горизонтов.

Извлечение воды из колодца посредством ведер достаточно трудоемкий процесс. Возможность подключения разных технических средств разрешает не только механизировать, но и всецело автоматизировать процесс подачи воды в дом.

Дабы автоматизировать процесс водоснабжения, нужно осуществить подключение насосной станции к колодцу.

Элементы насосной станции

Автономная насосная станция складывается из следующих элементов:

  • самовсасывающего центробежного насоса, снабжающего подъем воды из колодца на требуемую высоту;
  • гидроаккумулятора, снабжающего смягчение гидроудара, поддержание давления в трубопроводе (является ёмкостью с мембраной и пневмоклапаном для закачки воздуха);
  • труб и соединительных элементов и трубопроводной арматуры;
  • запорных и контролирующих элементов (вентили, манометры, реле давления, обратные клапаны и т.д.);
  • фильтров неотёсанной и узкой очистки.

Принцип работы

Неспециализированная схема подключения насосной станции представлена на рисунке. Из колодца всасывающий трубопровод идет к насосной станции. На конце трубопровода в колодце находится обратный клапан с сетчатым фильтром. Перед насосной станцией устанавливается фильтр и запорная арматура неотёсанной очистки. На выходе станции устанавливают манометр, обратный клапан, фильтр узкой очистки. Потом по напорному трубопроводу вода поступает потребителям.

По трубопроводу из колодца насос начинает закачивать воду в гидроаккумулятор. Заполнив его до определенного давления, насос отключается. При открытии крана вода под давлением поступает в смеситель, другие пункты и душ потребления воды. При падении давления насос включается и начинает снова закачивать колодезную воду в гидроаккумулятор. Так, при регулировании давления в системе насос или работает, в то время, когда вода расходуется, или отключен, в то время, когда все потребители воды перекрыты.

Место размещения насосной станции

Место размещения насосной станции

Перед монтажом станции направляться определиться с ее местом размещения. Насосная станция обязана находиться на близком расстоянии от колодца. Трубопровод от колодца до дома должен быть заложен ниже уровня промерзания грунта с защитой и утеплением от морозного пучения. Варианты размещения:

  1. Особое подсобное отапливаемое помещение: отдельный сарай, подсобное помещение в доме либо в подвале дома. Наиболее предпочтительный вариант, поскольку разрешает в любое время совершить техобслуживание оборудования в теплом помещении.
  2. В кессоне, воображающем собой защитный колодец, располагаемый ниже уровня промерзания грунта. Данный вариант менее распространенный. Кессон утепляется чтобы не было промерзания грунта в сильные морозы, дабы исключить перемерзание, выход и повреждение из строя всего дорогостоящего оборудования.

Монтаж станции

Подключение насосной станции

При независимом монтаже нужно знать, как подключить станцию. От правильности монтажа зависит срок и надёжность работы системы водоснабжения.

  1. Установка насосной станции. Она возможно установлена на Г-образном кронштейне, закрепленном на стене помещения, особом подиуме на полу, где находится станция. Станцию располагают, ориентируясь на направление трубопровода к колодцу, дабы не было лишних изгибов. Станция не должна соприкасаться со стеной. Под лапами станции возможно установить резиновые прокладки для исключения вибрационного шума при работе.
  2. Монтаж входа в станцию. Через переходники к входному отверстию в станции монтируется фильтр неотёсанной очистки, обратный клапан, запорная арматура, муфта для перехода на пластиковый трубопровод.
  3. Монтаж всасывающей трубы. На конце трубопровода, который находится в колодце, устанавливается обратный клапан и металлическая сеточка. Для прокладки трубопровода выкапывается траншея до глубины промерзания, в которой прокладывается водопровод. Трубы укладываются на песчаную подушку и засыпаются песком. При громадной глубине промерзания трубопровод утепляют. Трубы заводят в дом и присоединяют к переходной муфте.
  4. Монтаж выходного трубопровода. Гибкий шланг от гидроаккумулятора подключается к реле давления. На выходе твёрдыми трубами присоединяется фильтр узкой очистки, обратный клапан, запорная арматура, соединительные муфты для напорного трубопровода в доме.

Перед пробным пуском в насосную станцию заливается вода. Это нужно чтобы не допустить работу насоса вхолостую.

Насос подключают к электросети и запускают. Все запорные элементы должны быть открыты. Все соединения проверяются на наличие протечек.

Видео

Послушайте советы по выбору насосной станции:

Посмотрите, как производится установка насоса для подачи воды:

Схемы

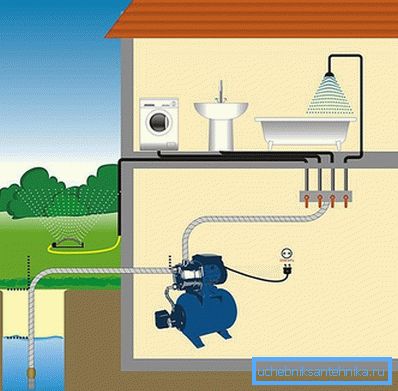

Принцип подключения насосной станции

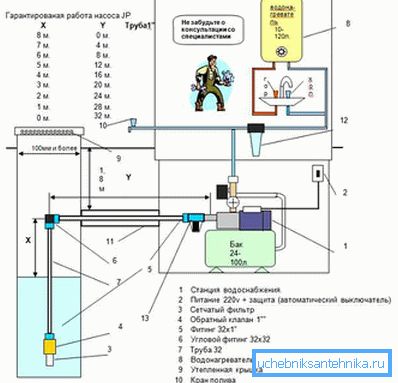

Параметры подключения для оптимальной работы насосной станции

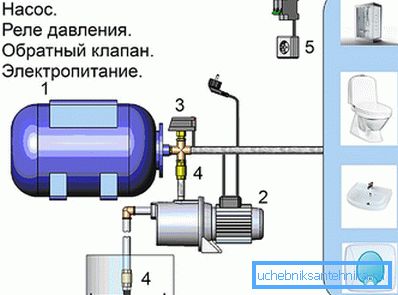

Схема насосной станции

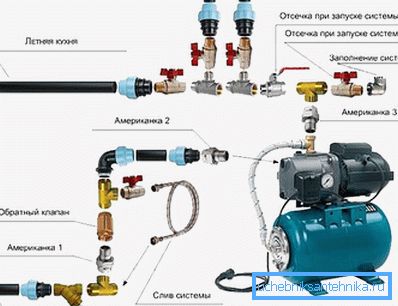

Схема подключения насосных станций
