Подключение насоса к скважине: изюминки и этапы работ

Подключение скважинного насоса – один из самых ответственных и важных этапов сооружения системы автономного водоснабжения. От правильности подключения и запуска насосного оборудования будет зависеть срок работы и обычная работа системы.

Мы поведаем, как подключить насос к скважине своими руками.

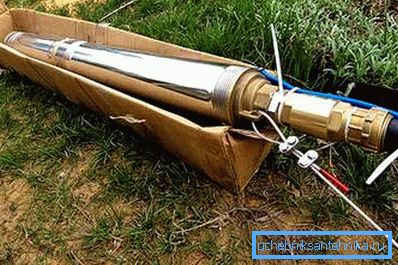

На фото глубинный насос, подключенный к коммуникациям и электропитанию.

Монтаж насосного оборудования

Поверхностный

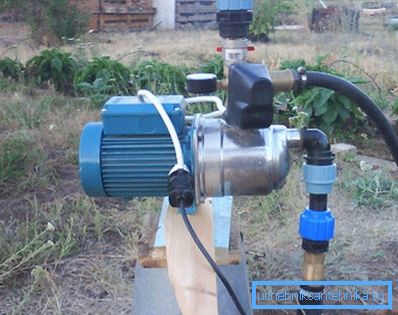

Поверхностные агрегаты позволяют поднимать воду с глубины не более 9 метров.

Обратите внимание! Устанавливаемое на поверхности насосное оборудование разрешает выкачивать воду с маленькой глубины – не более 8 – 9 метров. Это обусловлено силой атмосферного давления, которая не может поднять столб выше, а вдруг вместо воды применять ртуть, то высота столба составит 760 мм, которая известна как обычное атмосферное давление.

Исходя из этого данное оборудование употребляется для обслуживания абиссинских скважин и неглубоких колодцев, и для откачки воды из подвалов, полива и других работ.

Поверхностные насосы значительно чаще являются станции, в состав которых входит конкретно помпа с электродвигателем, гидроаккумулирующий бак, система автоматического пуска и отключения, реле давления и манометр.

Собрать саму станцию не воображает никакого труда, для этого достаточно пристально прочесть инструкцию производителя и выполнить простые манипуляции, соединив части между собой.

Намного более важная задача – подключение поверхностного насоса к скважине и его запуск.

Для удобства нашими экспертами составлена пошаговая инструкция:

  1. В том месте, где будет стоять насосная станция, необходимо осуществить надежный постамент либо крепежную арматуру, к которой направляться жестко прикрепить раму устройства, на которой должны находиться крепежные отверстия либо ножки. Для уменьшения вибрации и шума под агрегат лучше подложить резиновый коврик;

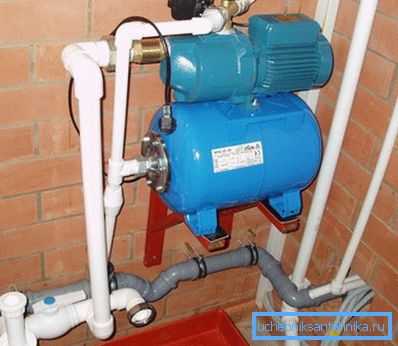

Для установки используем надежное основание и крепежную арматуру.
  1. Отрезаем кусок ПНД-трубы нужной длины, и с одного из концов монтируем на нее латунную либо пластиковую муфту с внутренней резьбой, ниппель и обратный клапан. Кроме этого не лишней будет фильтрующая сетка неотёсанной очистки;
Конец трубы снабжаем фильтром и клапаном.
  1. Другой конец трубы кроме этого снабжаем муфтой и подсоединяем к входному отверстию нашей станции. Значительно чаще такие отверстия снабжены внутренней резьбой, которую направляться уплотнить ФУМ-лентой либо льняным уплотнителем. В случае если нужно (для эжекторных моделей) монтируем шланг системы рециркуляции;

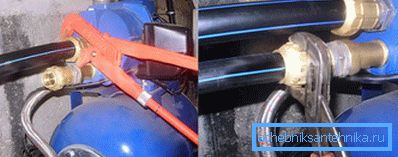

Подключаем всасывающую трубу к входному отверстию устройства.
  1. Потом подключаем выходное отверстие насоса к водопроводным трубам через шаровые краны. Это возможно одна либо пара разводок, исходя из этого вам может пригодиться одинарное колено либо тройник. Для работы используем лишь качественные латунные либо пластиковые фитинги и муфты;

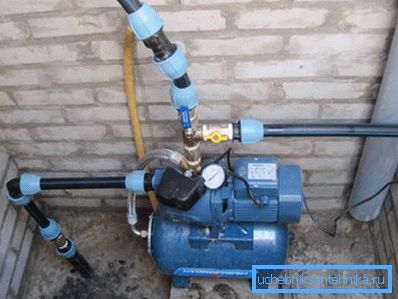

Производим подключение водопроводных труб.
  1. Включаем штекер в розетку электропитания 220 В/50 Гц;
  2. В особое отверстие на корпусе станции (в большинстве случаев в районе помпы) заливаем воду в соответствии с рекомендациям производителя;

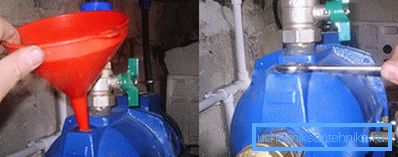

Наполняем систему водой.
  1. Производим пуск аппарата и ожидаем, пока не сработает система автоматического отключения. Затем контролируем давление в аккумуляторном бачке по манометру и сверяем его с паспортными данными. В случае если значения не совпадают, настраиваем реле давления посредством особых винтиков в его механизме;
В случае необходимости настраиваем реле давления.
  1. В то время, когда бак наполнен, открываем краны и контролируем напор и неспециализированную работу водопровода и сантехники.

Обратите внимание! Перед тем, как подключить поверхностный насос к скважине, убедитесь в том, что неспециализированная протяженность вертикальной и горизонтальной подающей трубы не превышает предельно допустимых значений, указанных в паспорте к устройству.

Погружной

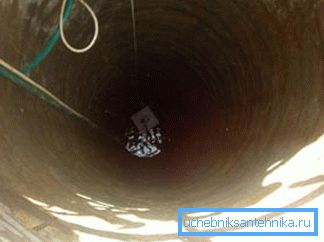

Погружной насос устанавливают прямо в скважину.

Для закачки воды из глубоких скважин употребляются погружные устройства, каковые не ограничены высотой водяного столба и силой атмосферного давления.

Их установка отличается от монтажа поверхностных станций:

  1. Прежде всего к насосу подключают водоподъемную трубу из полиэтилена низкого давления (ПНД). Для этого к ее концу присоединяют соединительную латунную муфту, на которую накручивают обратный клапан. После этого берут ниппель с двойной внешней резьбой и с его помощью соединяют клапан с входным отверстием насоса;

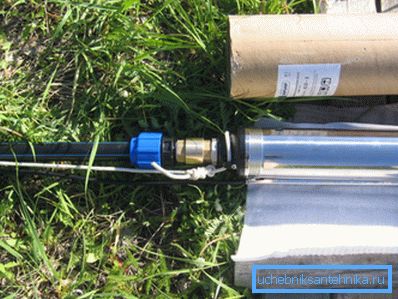

Подключаем насос к водоподъемной трубе.
  1. Потом к водоподъемной трубе хомутами либо изолентой присоединяют электрический кабель питания аппарата через каждые три метра;

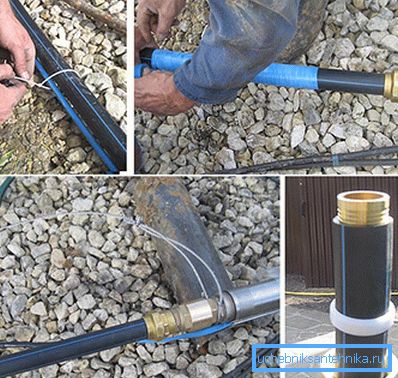

Скручиваем кабель и трубу.
  1. В наборе к насосу в большинстве случаев идет страховочный трос из капрона либо другого материала. Трос нужно продеть в крепежные уши на корпусе агрегата и закрепить двумя (!) зажимами;

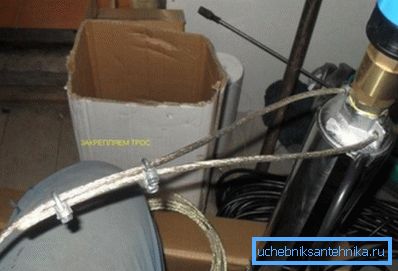

Фиксируем страховочный трос 2-мя зажимами.
  1. После этого насос вместе с трубой, кабелем и тросом бережно опускают в обсадную трубу скважины, наряду с этим стараются не цеплять стены трубы. Для страховки на корпус прибора возможно надеть резиновое кольцо. Глубина погружения в большинстве случаев принимается таковой, дабы аппарат был на 2 – 3 метра ниже динамического уровня воды, но на метр-полтора выше дна забоя;

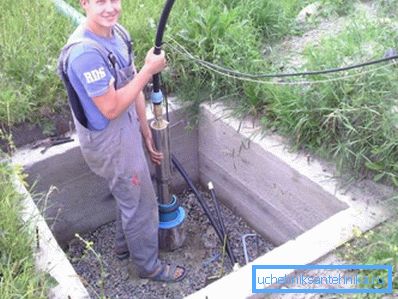

Устройство аккуратно погружают в трубу скважины.
  1. Трубу продевают в отверстие на оголовке скважины и фиксируют зажимами. Там же находится крепление для страховочного троса – крепим трос к этому креплению;
Схема крепления к оголовку.
  1. Закрываем крышку скважинного оголовка, выходящий кабель через гермоввод (в большинстве случаев идет в наборе) подключаем к электросети. Производим пробный пуск насоса, в случае если вода не отправилась, втягиваем ртом воздушное пространство из трубы чтобы сработал обратный клапан;
Производим пробный пуск оборудования.
  1. По окончании успешного пуска соединяем водоподъемную трубу с водопроводом.

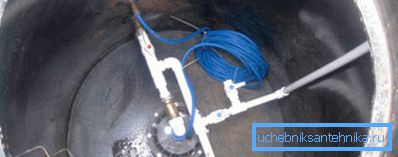

Подключаем водопроводные трубы к скважине.

Обратите внимание! В случае если насос укомплектован внутренним обратным клапаном, его направляться все равно продублировать внешним железным устройством, поскольку внутренние клапаны ненадежны.

Вывод

Подключение и пуск насосного оборудования – очень ответственная и важная задача, от корректности исполнения которой зависит обычная работа системы, цена которой весьма громадна. Однако, совладать с данной работой возможно самостоятельно, просто делая ход за шагом в соответствии с нашему управлению. Дабы заметить процесс конкретно, возможно просмотреть видео в данной статье.
