Оголовок скважины: варианты и функциональность выполнения

Что является оголовком либо, как его еще именуют, оголовник на скважину? Для чего необходимо это нехитрое приспособление? Из каких материалов оно изготавливается и как монтируется?

Позволяйте разбираться.

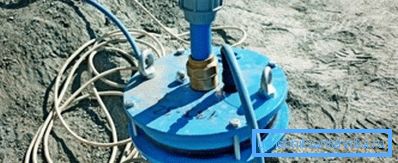

Наш герой.

Что это такое

Оголовком скважины именуется несложное приспособление - сборный фланец, который герметизирует устье обсадной трубы. Герметичность в современных конструкциях обеспечивается резиновой кольцевой прокладкой, которая обжимает обсадную трубу при стягивании болтами корпуса оголовка.

Но: в продаже нетрудно отыскать изготовленные кустарно либо полукустарно изделия из тёмной стали. Они привариваются к металлической трубе.

В изделии имеется пара дополнительных элементов:

  • Рым-болт либо приваренное кольцо для крепления троса, на котором подвешен насос. Опционально оно снабжается карабином.
  • Отверстие для кабеля питания с уплотнителем.
  • Штуцера для подключения напорной трубы снизу и сверху. Но, все чаще возможно видеть пара иное устройство оголовка скважины: штуцера заменяются цангой - накидной гайкой и резьбовым патрубком с кольцевой конической прокладкой, разрешающими обжать полиэтиленовую напорную трубу диаметром 25, 32 либо 40 миллиметров.
  • Пара ушек либо рым-болтов на крышке скважинного оголовка. Благодаря им, разгерметизировав соединение оголовка с обсадной трубой, возможно поднять всю конструкцию вместе с насосом.

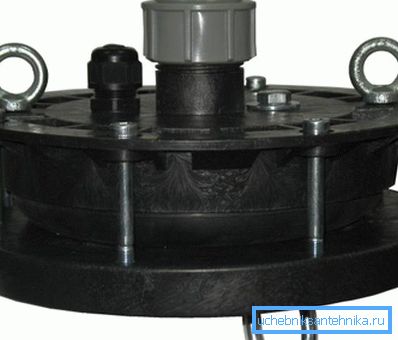

Все конструктивные элементы хорошо видны на фотографии.

Для чего это необходимо

Оголовок делает сходу пара функций.

  1. Он принимает на себя нагрузку от троса с подвешенным на нем насосом, равномерно распределяя ее по торцу обсадной трубы.
  2. Он предохраняет скважину от попадания в нее мусора, грязи, посторонних предметов, каковые смогут заклинить насос при подъеме либо на уровень качества воды.
  3. Он значительно уменьшает возможность кражи оборудования. Приваренный либо собранный на болтах с секретом (под ключ нестандартной формы) оголовок снять, культурно говоря, непросто.
  4. Оголовок не дает поверхностным водам попасть в устье скважины.

Стоит уточнить: в большинстве случаев устье утоплено в приямке, расположенном ниже уровня промерзания грунта. Ясно, что в сильные дожди приямок может подтапливать. В случае если попасть к водоносному горизонту по наружной стороне обсадной трубы нечистой воде с поверхности не позволит глиняный замок и/либо цементирование ствола, то сама труба испытывает недостаток в герметизации.

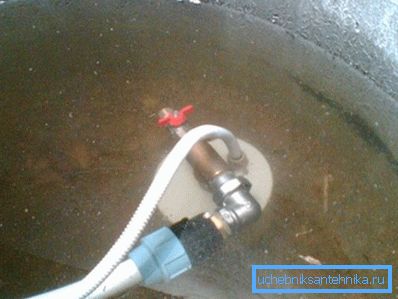

Приямок залит дождевой водой.
  1. Наконец, наличие оголовка способно без шуток расширить дебит скважины. За счет чего? Представьте себе герметичный сосуд, частично наполненный водой. А сейчас принудительно удалите из него часть воды через узкую трубку. В создастся разрежение, не так ли? Думается, аналогия понятна: пониженное давление в скважины срабатывает в роли вакуумного насоса, выкачивая из водоносных горизонтов увеличенные объемы чистой воды.

Какими они бывают

Размер

Наиболее распространен, очевидно, оголовок под диаметр обсадной трубы 125 миллиметров. Обстоятельство? Все легко: большая часть продающихся бытовых скважинных насосов имеют диаметр 4 дюйма, либо чуть больше 100 мм.

Потому, что для опускания насоса и нормального подъёма нужен зазор между ним и обсадной трубой хотя бы в 1-2 сантиметра, а цена погонного метра бурения скважины возрастает с повышением диаметра, выбор сечения делается в полной мере очевидным.

Пара реже видятся изделия под размеры 133, 140 и 159 мм. Помимо этого, существуют универсальные конструкции, каковые смогут устанавливаться на трубы различных диаметров.

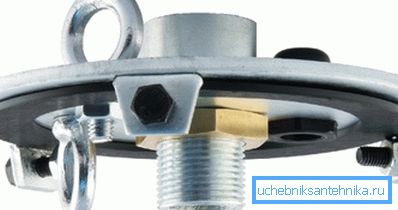

На фото - универсальный оголовок на скважину 159 - 133 миллиметра.

Материал

Из чего смогут изготавливаться эти приспособления?

Сталь

Оголовки из нее довольно часто изготавливаются своими руками, посредством болгарки и сварочного аппарата. Не обращая внимания на маленькие затраты на изготовление, это не лучший вариант - демонтаж приваренного оголовка достаточно затруднителен, да и про коррозию стали забывать не следует.

Очевидно, металлические изделия защищаются лакокрасочными покрытиями. Но в условиях высокой влажности не каждая краска способна прослужить больше двух-трех лет; любое же повреждение защитного слоя открывает дорогу ржавчине. Помимо этого, повреждение внутреннего покрытия неизбежно на протяжении сварочных работ.

Полипропилен

Цена изделий из него начинается приблизительно от 600 рублей. Полипропилен - легкий, прочный и твёрдый пластик, устойчивый к коррозии, сырости и химически агрессивным субстанциям. К недочётам возможно отнести разве что ограниченную прочность: большая нагрузка для оголовков из этого материала ограничена значением 200 кгс.

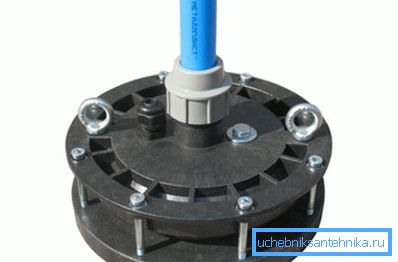

Изделие из полипропилена. Дешево и сердито.

Чугун

Цена чугунных оголовков немного выше если сравнивать с пластиком. Выше и прочность: обычная большая нагрузка образовывает уже 500 кгс. А вот срок работы пара значительно уменьшается: чугун не так подвержен коррозии, как тёмная сталь, но все же не защищен от нее всецело.

Монтаж

Инструкция по монтажу скважинного оголовка с герметизирующей прокладкой достаточно несложна.

  1. Обсадная труба обрезается строго под прямым углом к оси. Срез очищается от заусенцев.

Обратите внимание: для универсальных оголовков может потребоваться шлифовка торца. Эти изделия не обжимают трубу снаружи, а прижимаются к ее торцу плоской резиновой прокладкой.

  1. Трос насоса надежно крепится к рым-болту. Напорная труба крепится к насосу и продевается через патрубок в оголовке; та же операция проделывается с кабелем питания.
  2. Фланец и крышка последовательно надеваются на край обсадной трубы и стягиваются между собой, обжимая прокладку.
  3. Излишки напорной трубы и кабеля вытягиваются и обжимаются цангой и кабельным вводом.
Оголовок с насосом готовы к монтажу.

Заключение

Как неизменно, видео в данной статье предложит читателю дополнительные материалы по обсуждаемой нами теме. Удач!
