Оголовок скважины – это один из ее серьёзных конструктивных элементов, основной функцией которого есть герметизация источника, защищающая его от попадания грунтовых вод, посторонних предметов и других загрязняющих веществ. Кроме этого он помогает для крепления насосного оборудования, электрокабеля и водоподъёмной трубы. Через устройство оголовка создают замеры уровня воды в скважине. В продаже существуют оголовки заводского изготовления из полиэтилена, металла, но не всегда имеется возможность их приобрести, в этом случае несложнее изготовить его своими руками.

Конструкция

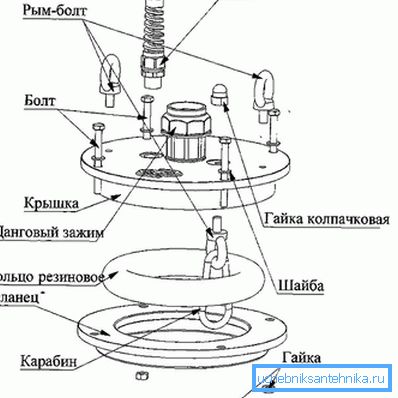

Конструкция

Типовая конструкция оголовка складывается из опорной плиты и устьевого патрубка, каковые соединяются между собой посредством гаек и болтов. Устьевой патрубок бетонируется в фундамент устья скважины. Размер оголовка зависит от массы и диаметра скважины насосного и водоподъемного оборудования. Чем больше эти параметры, тем замечательнее должен быть оголовок. Он надежно бетонируется, поскольку будет принимать и сглаживать вибрацию от работы насоса.

В случае если скважина снабжена кондуктором, то опорная плита может крепиться конкретно к нему через промежуточный фланец, для герметизации стыкового соединения употребляется резиновая либо паронитовая прокладка в виде кольца.

В большинстве случаев, оголовки изготовляются железными либо чугунными, но для малогабаритных скважин возможно применять и заводские пластиковые. Они имеют более привлекательную цену, но использовать их имеется суть лишь тогда, в то время, когда скважина глубиной до тридцати метров и масса насоса с водоподъёмными трубами не превышает 200 кг.

Изготовление

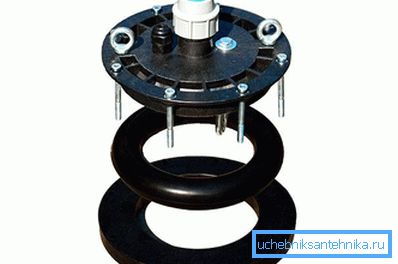

Изготовление

Оголовок на трубу устанавливается без особенных трудностей, но перед тем, как сделать его, нужно позаботиться о наличии некоторых расходных материалов. Вам пригодятся:

  • патрубок (отрезок трубы) диаметром на пара сантиметров больше, чем обсадная труба;
  • сгон для того чтобы же диаметра, как и труба от насоса;
  • патрубок на 1/2 для прокладки кабеля;
  • листовая сталь, толщиной 8–10 мм для того чтобы изготовить крышку и фланец;
  • толстая резина либо паронит для изготовления прокладки, толщиной 3–10 мм;
  • рым-болт (это болт с жестко соединенным железным кольцом) в количестве 3 шт., для демонтажа крышки оголовка и для крепления троса, который удерживает насос;
  • четыре затяжных болта с гайками.

Схема

Сперва из железного страницы вырезается крышка и фланец круглой либо квадратной формы. В куске, что будет делать функцию фланца, делаем отверстие под диаметр устьевого патрубка. В куске для крышки просверливаем отверстие под патрубок для подключения водоподъемной трубы и под гильзу для кабеля. В пластине сверлим отверстия для крепежных болтов и рым-болтов. Фланец привариваем к устьевой трубе. В крышке оголовка привариваем сгон для присоединения водоподъемной трубы и патрубок для кабеля, прикручиваем либо привариваем рым-болты: два с верхней стороны крышки, один – с нижней.

Монтаж оголовка

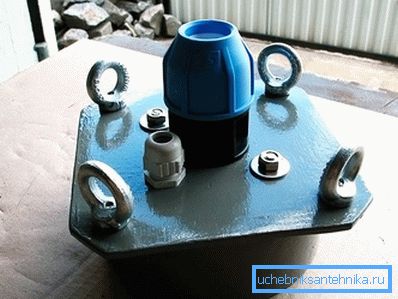

Монтаж оголовка

При монтаже оголовка частенько допускается неточность, которая содержится в том, что его монтируют на обсадной трубе, а это делать очень нежелательно. В случае если смонтировать оголовок на обсадной трубе, это может привести к следующим проблемам:

  • вибрация, которая передается от насоса к обсадке, разрушает затрубную цементацию, что, со своей стороны, увеличивает риск попадания загрязнений в скважину;
  • разрушение затрубного пространства, ведет к понижению срока эксплуатации скважины.

Оголовок для скважины

Установка оголовка на обсадную трубу возможно оправдана лишь в том случае, если скважина:

  • употребляется периодично;
  • имеет маленькую глубину и употребляется насос маленькой массы.

Оголовок обязан монтироваться ниже промерзания грунта, это лучше делать в колодце из ЖБИ либо кирпича. Перед монтажем делается цементное основание для устьевого патрубка, куда он замоноличивается. Обсадная труба обязана выступать над верхом цементного основания на 20 см.

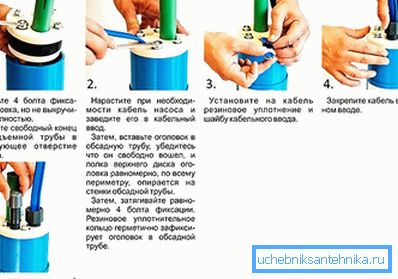

Инструкция по установке

Масса цементного основания обязана в 1,5 раза быть больше массу насоса с водой и водоподъёмными трубами.

Монтаж водоподъёмных труб и насоса возможно создавать через 3 дня (время схватывания бетона). Порядок монтажа оголовка:

  1. Первоначально необходимо присоединить к насосу трубу, трос и кабель нужной длины, всё это стянуть хомутами.
  2. Вольный конец троса прикрепить к карабину, который крепится к нижнему рым-болту. Через крышку оголовка продеть кабель и водоподъемную трубу.
  3. Перед началом опускания насоса в скважину на фланец положить уплотнительное кольцо. По окончании того, как опустим насос, необходимо прикрутить крышку к фланцу.

Для герметичности оголовка на кабель необходимо надеть термоусадочную муфту, которая позже усаживается посредством строительного фена на патрубок 1,2".

Для продления срока работы оголовка его необходимо прогрунтовать и покрасить.

Вероятно вам будет весьма интересно определить:

  • Как чистить скважину?
  • Как избавиться от железа в воде из скважины?
  • Как установить скважинный адаптер?

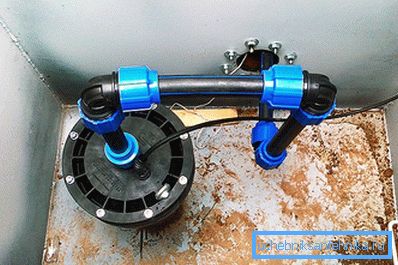

Готовая установка

Видео

В материале предоставлена инструкция по изготовлению самодельного оголовка для скважины:
