Оборудование для бурения скважин – от ручных приспособлений

Глубины залегания водоносных пластов простираются от 3-4 метров до 100 и более. Из этого и целый комплект приспособлений для бурения: от ручных до автоматизированных на гусеничной либо колёсной тяге. Выбор уже зависит от вас в зависимости от предполагаемой глубины размещения водяного пласта.

В одном эти две крайности будут совпадать. В случае если оборудование ручное, то и инструкция будет не нужна, всё и без того ясно. В случае если же бурильная установка будет на колёсах, то инструкция не окажет помощь всё-равно – все работы должны быть выполнены лишь специалистами с обширным опытом работы.

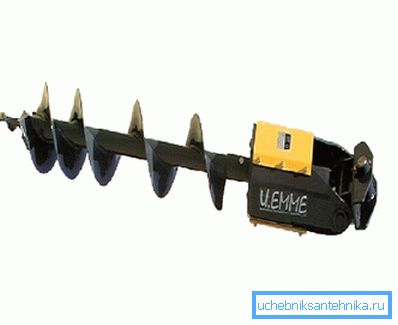

Буровое оборудование для скважин включает в себя и такой гидравлический бур, но он мало чем сможет помочь на сколько-нибудь существенных глубинах

Громадный спектр предложений на все случаи жизни

Можно, конечно, ограничиться и таким ходом работ, но, как правило, затраченные своими руками усилия совершенно не оправдывают ожиданий

Но сперва нужно определиться с ходом самого этого нелёгкого процесса разрушения пород.

Существует два способа добраться до нужной глубины под землёй:

  • механический, о котором и будет идти обращение, и,
  • термический, правильнее, взрывной.

Со своей стороны механический метод бурения делится на:

  • ударный,
  • вращательный, и,
  • комбинированный, в то время, когда особые устройства, именуемые перфораторами вместе с дополнительными приспособлениями добиваются своей цели, применяя оба метода действия на породу – и удары, и бурение.
Мобильная установка для шнекового бурения под воду

Виды инструментов

Все инструменты механического типа для скважин возможно поделить на три многочисленные группы:

  • Гидробур – может монтироваться на экскаваторах и погрузочных механизмах. В набор для того чтобы инструмента входит гидровращательный механизм и шнек. Среди преимуществ гидробуров их маленькая цена и большая область применения – от скважин до установки свай. Гидробуры требуют аккуратного соблюдения вертикальности вращения механизма.
  • Пневмоударник – данный тип складывается из радиально-поршневого гидровращателя, виброгасителя и компрессора. Значительно чаще они употребляются на промерзших, глиняных и скальных грунтах. Бурение на глубине свыше 5 м снабжают направляющие мачты.
Для воды можно воспользоваться и приспособлением для бурения ударно-канатным методом
  • Буровая установка – тип представляет собой полноценный и достаточно габаритный механизм, довольно часто на своей тяге, полный состав установок может изменяться в зависимости от условий применения.

Основные параметры

Основными параметрами, каковые помогают для оценки приспособлений для бурения, являются следующие:

  • грузоподъемность;
  • большая глубина бурения;
  • крутящий момент;
  • вид привода.
На фото самое серьёзное и совершенное бурильное оборудование для скважин – полная автономность, продуманность всего процесса до последних мелочей и максимальная мобильность

Неспециализированная схема и примеры

Сперва разберём неспециализированную схему буровой установки – все её элементы возможно отыскать в конструкции и каждый.

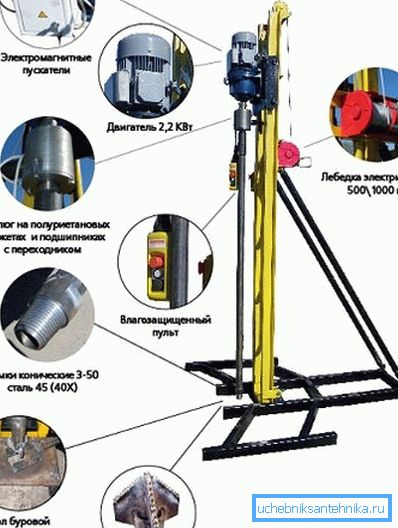

Неспециализированная схема

Установка для бурения скважины включает в себя:

  • A – электромагнитные пускатели с возможностью контроля превышения перегрузки и автоматического отключения;
  • B – двигатель, на рисунке воображаемая настоящая модель имеет двигатель мощностью 2,2 кВт;
  • C – вертлюг на полиуретановых манжетах и подшипниках с переходниками;
  • D – электрическая лебедка, как вспомогательное приспособление, на 500 либо кроме того 1000 кг;
  • E – пульт управления, учитывая условия эксплуатации, постоянно исполняется защищённым от действия воды;
  • F – конические фиксирующие стальные замки;
  • G – буровой стол;
  • H – всепроходной бур, талантливый делать свою функцию независимо от сложности видящейся на пути породы.
Оборудование для ручного бурения скважин на воду так или иначе имеет все приведённые на схеме элементы (см. описание в тексте)

Модель гидравлического бура

Модель так и называется GIDROBUR-G1. Двигатель мощностью в 11 кВт способен преодолевать породы 10 класса прочности, снабжая глубину до 100 метров с промывкой и со шнеком диаметров 100-250 мм – 30 метров. Такие параметры обеспечиваются предельным моментом в 560 Нм и скоростью вращения в 180 об/мин. (См. кроме этого статью Как обустроить скважину как следует и быстро.)

Мобильная модель GIDROBUR – G1

Помимо этого, в набор поставки инструмента входит:

  • высокооборотный гидравлический двигатель;
  • гидравлический распределитель;
  • редукционный регулятор.

Модель для мягких и средних пород

Модель AKVABUR-B2 предназначена для мягких с средних по прочности пород с вероятными жёсткими прослойками. Тут уже двигатель существенно не сильный – в 6 кВт, который снабжает момент кручения – 580 Нм.

Недостатком модели есть маленькое усилие вверх – всего 150 кг. Это может стать проблемой, учитывая, что глубина бурения скважины с промывкой образовывает 70 метров (со шнеками, мало – всего 15). Эту модель возможно назвать по-настоящему портативной – она весит всего 160 кг.

Бурильная установка AKVABUR-B2

В комплектацию изделия входят электродвигатель мощностью в 2,2 кВт при оборотах в 1500 в мин, и ручная лебёдка на 1000 кг.

Модель на колёсной тяге

Модель AKVABUR-B7-CAR есть аналогом первой модели - GIDROBUR-G1, но поставлена на платформу автомобиля марки УАЗ.

Таковой сервис разрешил включить дополнительно в набор стандартной поставки:

  • гидравлический двигатель, снабжающий большой момент вращения;
  • гидравлический распределитель;
  • редукционный регулятор осевой нагрузки;
  • регулятор частоты оборотов;
Колесный вариант AKVABUR-B7-CAR, обеспечивающий максимальную мобильность
  • рукава большого давления;
  • клапана защиты от избыточного напряжения и обратной связи.

Нужный совет! Выбор бурильного оборудования и его применение, в случае если, само собой разумеется, пласт не залегает на 2 метрах, достаточно сложная процедура. Рекомендуем по этому поводу обращаться лишь к специалистам. Тем более, что брать такое оборудование ценой от 60 тыс. рублей (модель AKVABUR - B 2) до 200 тыс. (модель на УАЗ) достаточно накладно и совсем не рационально.

Выводы

На рынке оборудования для буровых работ всевозможных предложений огромное количество. В итоге, приобретение буровой установки не есть самоцелью – основное, дабы была вода. Исходя из этого подойдите ко всему процессу более обширно – начните с собственного анализа обстановки с водой в вашем районе путём бесед с соседями, а дальше пригласите эксперта, который окажет помощь во всех предстоящих действиях, включая и поставку нужного оборудования.

В обязательном порядке посмотрите дополнительное видео в данной статье, оно кроме этого способно будет настроить вас на верный лад решения проблемы с водой на участке.
