О подключении к водопроводу погружного насоса, насосной

Система водоснабжения в частном доме решается несколькими методами - это водозабор из колодца (скважины), врезка в неспециализированную магистраль, и несанкционированное подключение к водопроводу неспециализированного пользования, что очень нежелательно, поскольку влечёт за собой санкции.

Так что нам подходят лишь два первых метода, не смотря на то, что, как правило частный сектор (особенно за городом) имеет личные источники воды практически в каждом дворе, то мы будем задействовать погружной насос. Об этом обращение отправится ниже, и мы продемонстрируем видео в данной статье.

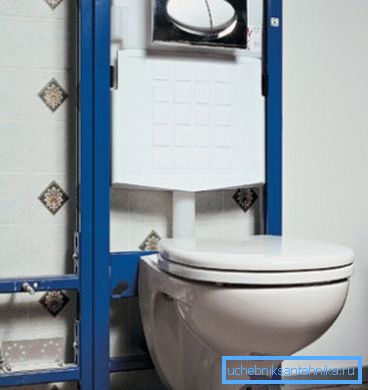

Подключение инсталляции к водопроводу. Подвесной унитаз

Вода в доме

Правила подключения к централизованному водопроводу

Примечание. По закону России ответственность за самовольное незаконное подключение к централизованной системе питьевого водоснабжения карается административным штрафом. Так, для частных лиц он образовывает от 1000 до 1500 рублей, для чиновниковов от 2000 до 3000 рублей и для юрлиц от 20 000 до 30 000 рублей

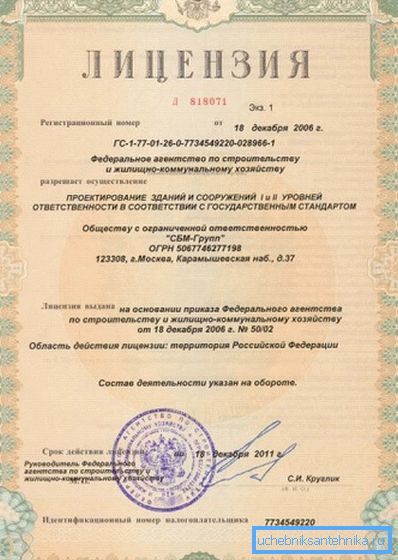

Лицензия на строительство зданий и коммуникационных сооружений
  • Возможность законного подключения к централизованной системе водоснабжения определяется только местным отделением "Водоканала", исходя из этого, первым делом, вам необходимо обратиться в том направлении за справкой. Исполнение работ может производиться, как самим "Водоканалом", так и сторонними организациями, обычно рекомендуемых тем же "Водоканалом", лишь вот цена на монтаж у них в большинстве случаев через чур высока. Большую цена, в большинстве случаев, мотивируют наличием лицензии на производство таких работ.
  • Однако, инструкция разрешает и независимую врезку, кроме того в случае если у вас нет на это лицензии, но опять-таки решение будет зависеть от организации, в чьём ведомстве находится система. Но, в общем итоге, это вопрос решаемый, не смотря на то, что, иногда не обходится без определённой мзды, дабы была возможность собрать полный пакет документов.
  • Но, опять-таки, сам процесс врезки должен будет производиться в присутствии представителя "Водоканала" либо они это сами - от вас потребуется лишь подводка трубы. Само собой разумеется, с документами неизменно имеется определённая волокита, но врезка в централизованную систему избавит вас от многих хлопот в будущем.

Подключение погружного насоса

Траншея от скважины с кессоном к дому

В случае с колодцем вероятно подключение гидрофора к водопроводу - в большинстве случаев, для этого достаточно расстояния от зеркала воды до отметки грунта 7 и менее метров (такие насосы вычислены на подъём до 9 метров, не смотря на то, что имеется особые, глубинные агрегаты, работающие на 30 метрах глубины).

Однако, на данный момент всё чаще и чаще для колодцев и скважин применяют погружные насосы - они стоят пара дороже, но такие устройства замечательнее и фактически не имеют пределов погружения (они снабжают водозабор кроме того в самых глубоких скважинах, более 50 м).

Отверстие в колодезном кольце

Итак, подключение водопровода из колодца либо скважины мы будем делать посредством погружного насоса и в колодезном кольце, ниже точки замерзания грунта, вам нужно будет проделать отверстие для трубы, правильнее, в отверстии будет находиться компрессионный угловой фитинг, соединяющий трубу от насоса и дома.

На насос накручивается обратный клапан, к которому подсоединяется 32-миллиметровая гибкая труба ПНД (полиэтилен низкого давления) и после этого она соединяется с уголком. Помимо этого, агрегат фиксируется на тросе, один конец которого выводится за колодезный круг снаружи (электрический кабель запускают в одно отверстие со шлангом ПНД).

Так рассоединяются составные части адаптера

Для перехода трубы ПНД в скважине значительно эргономичнее поставить адаптер, который заменит угловой компрессионный фитинг. Это таковой переходник, складывающийся из двух частей, каковые крепятся между собой посредством выдвижной системы типа "салазки". Особая смазка на стыке полозьев удерживает воду.

Крепим наружную часть адаптера к эксплуатационной трубе

В эксплуатационной трубе скважины вам необходимо будет алмазной корончатой фрезой сделать отверстие подходящего диаметра своими руками, но в случае если там ещё имеется обсадная труба, то отверстие для доступа к эксплуатационной возможно вырезать болгаркой. Сейчас, не подсоединяя насоса.

Заводим адаптер в скважину до отверстия посредством штанги, которую возможно сделать из ПНД с прямым компрессионным фитингом на конце (у внутренней части адаптера имеется особое место для резьбового соединения - на фото оно тёмного цвета). Фиксируем переходник гайкой.

Затем рассоединяем адаптер и прикручиваем к его съёмной части насос с обратным клапаном и полиэтиленовой трубой - тут всё происходит точно так, как и при колодезном монтаже. Собранный узел опускаете в скважину, регулируя его штангой, дабы соединить две части адаптера. В случае если стыковка не окажется с первого раза - не отчаивайтесь - это вам в обязательном порядке удастся сделать через ряд попыток.

Соединение двух деталей в скважине в разрезе

Насос фиксируется тросом к оголовку скважины, помимо этого, на оголовке имеются соединительные клеммы для наращивания электрического кабеля, которого вам не хватит в любом случае. Кроме этого вы имеете возможность соединять кабель конкретно в траншее, лишь тут скрутки нужно закрывать термическими насадками - сперва каждую скрутку в отдельности, а позже целый кабель, в общем.

Примечание. Дно траншеи необходимо в обязательном порядке засыпать песочной подушкой, приблизительно, 2-3 см высотой - это разрешит равномерно распределять нагрузку на трубу и кабель от давления грунта. Сверху коммуникации также направляться засыпать песком, дабы он покрыл их хотя бы на 4-5 см - это защищает трубу и кабель от острых предметов, каковые смогут находиться в грунте (камни, стекло, проволока и без того потом). Чтобы не трамбовать песочную подушку, её просто обильно поливают водой - усадка происходит мгновенно.

Насосная станция

Узел подключения

Если вы задействовали погружной насос, значит, вам необходимо будет оборудовать насосную станцию (в большинстве случаев это делается в приямке, который обкладывают кирпичной кладкой и бетонируют), но если вы врезались в централизованный водопровод, то по окончании ПНД один кран и фильтр неотёсанной очистки.

Итак, начнём от ПНД, заведенной в кессон - если вы опасаетесь её замерзания, то для этого устанавливают особый тройник с греющим кабелем и сливным краном, а по окончании него уже ставят неспециализированный запорный вентиль.

Потом направляться фильтр неотёсанной очистки, а по окончании него устанавливают мембранный бак, который снабжает резервное давление в системе и блок с реле давления и датчиком сухого хода. Но лучше, в случае если эти два прибора, реле и датчик, будут установлены раздельно, так в случае выхода из строя вам нужно будет менять лишь один узел, а не два сходу.

Датчик сухого хода, само собой разумеется, возможно не устанавливать по большому счету, но тогда у вас не будет аварийного отключения двигателя, если он окажется не в воде, а на воздухе (в то время, когда через прибор проходит воздушное пространство вместо воды - он размыкает цепь).

Сейчас вам остаётся лишь установить фильтр узкой очистки (в большинстве случаев, это колба с картриджем) либо кроме того возможно ставить 2 штуки, в случае если вода нечистая и с этого места затевать разводку.

Разводка

Примечание. При отсутствии тёплой воды кое-какие пробуют применять термопот с подключением к водопроводу , но такие действия очень неэффективны и, в первую очередь, вследствие того что это простой чайник, лишь с постоянным подогревом. В качестве экономных обогревателей оптимальнее применять проточные устройства, или мелкий (на 10 л) электрический бойлер.

Пайка полипропилена

В настоящее время разводку для холодной и тёплой воды значительно чаще делают полипропиленовыми трубами, но он маркируется по свойству выдерживать определённое давление и постоянную температуру - это PN-10, PN-16, PN-20 и PN-25.

Первые два вида труб применяют только для разводки холодной воды, а вторые - для тёплой и отопления. Но умелые сантехники для водопроводов, в большинстве случаев, применяют PN-20 - она хороша, как для холодной, так и для горячей телефонной линии.

Диаметр в мм Глубина пайки в мм Время нагрева в сек. Время остывания в мин.
20 14–17 6 2
25 15–19 7 2
32 16–22 8 4
40 18–24 12 4
50 20–27 18 4
63 24–30 24 6
75 26–32 30 6
90 29–35 40 8

Таблица сварочных параметров ППР труб

Обратите внимание на таблицу - вы заметите там время выдержки пайки, и оптимальное погружение трубы в фитинг. Соблюдение этих параметров разрешит максимально сохранить проходимость труб и давление в ваших кранах постоянно будет хорошее.

Заключение

В заключение хотелось бы сказать пара слов о санузлах, к примеру, подключение унитаза к водопроводу, смесителя на ванной, раковине либо электрического бойлера в обязательном порядке делайте через краны. Это разрешит создавать профилактику, ремонт и замену того либо иного узла, не отключая целый водопровод в доме.
