Муфтовый шаровый кран 11б27п1: устройство, характеристики,

Что представляет собой латунный шаровый муфтовый кран 11б27п1? Как он устроен? Как выглядят современные шаровые краны на фоне соперничающих решений? Где они смогут использоваться? Позволяйте разбираться.

Наш герой в одном из вариантов исполнения.

Как это работает

Латунные шаровые муфтовые проходные краны марки 11б27п устроены в полной мере традиционно для этого типа запорной арматуры.

  • Основной элемент вентиля - латунный шар со сквозным отверстием. В зависимости от его положения расход рабочей среды через корпус раскрывается либо перекрывается.

Полезно: как и все остальные типы вентилей, шаровые не предназначены для дросселирования (регулировки проходимости). У них всего два рабочих положения - "открыт" и "закрыт". В то время, когда вентиль работает в полуоткрытом положении, корпус между уплотнительными кольцами неспешно заполняется шлаком.

  • Пресловутые уплотнительные кольца из материала с низким коэффициентом трения охватывают шар с двух сторон, снабжая герметичность в закрытом положении.
  • Шток проходит через отверстие в корпусе и уплотняется подобием сальника - полимерным кольцом, поджатым сверху шайбой.
  • Шайба фиксируется на штоке рукояткой (рычагом либо бабочкой) и гайкой.

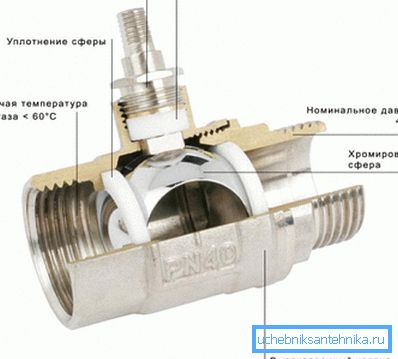

Вентиль в разрезе.

Характеристики

Характеристики шарового муфтового крана 11б27п1 также достаточно стандартны.

Параметр Значение
Материал штока и корпуса Свинцовая бронза ЛС59-1
Материал шара Свинцовая бронза ЛС59-1 с хромо-бронзово-никелевым покрытием
Материал рукоятки Алюминий АК-7 с покрытием порошковой эпоксиполиэфирной краской
Материал уплотнительных штока и колец шара Фторопласт
Проточное отверстие Полнопроходное (соответствует ДУ присоединяемой трубы)
Рабочая температура -30 - +150 С
Рабочее давление 16 кгс/см2
Срок работы не меньше 10 лет
Оптовая цена 96 - 105 рублей

Возможно, к сухим цифрам стоит добавить пара комментариев:

  • Материал шара и корпуса только стоек к электрохимическим процессам. Латунь не образует гальванической пары ни с одним из используемых металлов.
  • Термостойкость фторопласта разрешает ему работать не только во внутренних инженерных системах зданий, где большая температура зданий ограничена 95 - 105 С, но и в элеваторных узлах и теплотрассах с температурой подачи до +150 С. Фактически, шаровый муфтовый кран 11б27п ДУ15 РУ16 довольно часто употребляется в качестве контрольного вентиля в элеваторе.

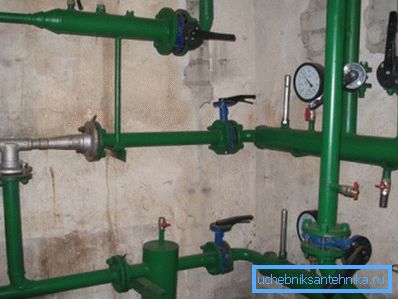

Контрольные вентиля и сбросники покажутся вам знакомыми.

Настоящий срок работы вентиля в штатных условиях эксплуатации в пару-тройку раз выше расчетного. Попросту говоря - установив его, вы чуть ли обозримой перспективе станете вынуждены брать замену.

Нормативные документы

Какие конкретно ГОСТ на шаровой муфтовый кран 11б27п1 действуют на данный момент?

  • Материал корпуса, шара и штока соответствует ГОСТ 15527-2004 "Обрабатываемые давлением бронзово-цинковые сплавы".
  • Материал рукоятки обязан соответствовать ГОСТ 1583-93 "Алюминиевые литейные сплавы".
  • Климатическое выполнение вентиля оценивается по ГОСТ 15150-69 УХЛ 4, а герметичность - по ГОСТ Р 54808.
  • Наконец, изделие в целом должно соответствовать требованиям межправительственного стандарта ГОСТ 21345-2005 "Цилиндрические, конусные и шаровые краны", принятого 12 странами бывшего СССР.

Нюанс: последний стандарт регламентирует производство запорной арматуры для рабочих давлений не выше 250 атмосфер. Для очень высоких давлений - свои требования.

Упомянем несколько ключевых требований ГОСТ 21345-2005.

  1. Действенный диаметр (размер сквозного паза в шаре) вентиля размером до ДУ 350 включительно должен быть не меньше 95% от диаметра входного отверстия корпуса.
  2. Недостатки резьбы, выводящие ее за пределы среднего диаметра, не должны иметь неспециализированную длину более половины витка. Наряду с этим недостатки не должны мешать исполнению резьбового соединения труб.

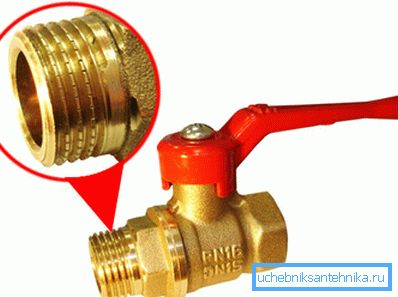

Резьба часто имеет насечку, предотвращающую смещение подмотки.

Одноклассники

Наровне с шаровыми, в магазинах сантехники возможно встретить пробковые и винтовые вентиля. Давайте сравним с ними изучаемое нами изделие.

Пробковые

Пробковый вентиль требует для трансформации положения пробки большого упрочнения: латунные либо чугунные поверхности соприкасающихся подробностей имеют достаточно громадную площадь. При шарового крана скольжение никелированного шара с совершенной поверхностью по седлу из полимера с очень низким коэффициентом трения сколь-нибудь заметного сопротивления нажатию на рычаг не оказывает.

Сальниковая набивка пробкового крана начинает течь при первом же повороте пробки. Сальник неизбежно вырабатывается кроме того при простое: любой слесарь подтвердит, что для отсутствия течей его приходится набивать раз в несколько лет. Полимерный уплотнитель шарового крана не требует обслуживания в принципе.

Винтовые

Неприятности с уплотнением актуальны и тут. Применение резиновых уплотнительных колец не решает их всецело: резина со временем утрачивает эластичность и дает течи.

Помимо этого, устройство винтового вентиля снабжает обладателя рядом эксклюзивных неприятностей.

  • Сложная форма контура увеличивает гидравлическое сопротивление и содействует накоплению под клапаном шлака.
  • Вентиль необходимо ставить стрелкой по направлению тока воды. Обратный ток может оторвать клапан.

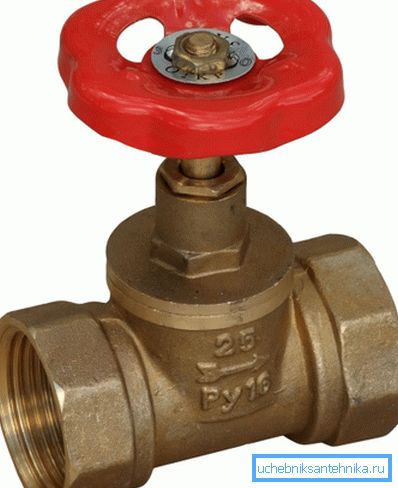

Вода должна проходить корпус строго по стрелке.
  • Резиновая прокладка на клапане имеет ограниченный срок работы (редко более 3 - 5 лет). Цельнометаллический же клапан не перекроет воду, в случае если между ним и седлом попадет хоть одна песчинка.

Ни одна из перечисленных неприятностей для шаровой конструкции не актуальна.

Вывод мало предсказуем: соперники не имеют шансов. Если вы планируете своими руками монтировать водопровод либо отопление, очевидная инструкция - остановить свой выбор именно на шаровых кранах.

Использование

Какие конкретно размеры кранов пользуются спросом при монтаже сантехнических коммуникаций в доме либо квартире? Где как раз их стоит использовать? Приведем пара примеров.

Шаровой муфтовый кран 11б27п1 диаметром 15 мм употребляется:

  • На вводах ХВС и ГВС в квартиру.

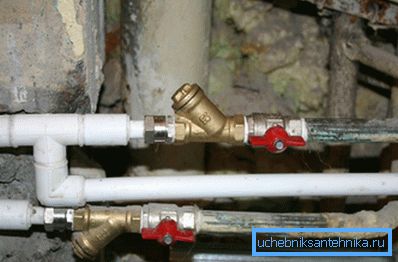

На фото - вентиля на вводе в квартиру.
  • В качестве контрольного вентиля для давления и замеров температуры.
  • На врезках в водопровод отдельных сантехнических устройств (бачка унитаза, умывальника, мойки и т.д.).

Шаровой муфтовый кран 11б27п1 диаметром 20 мм употребляется для отсечения от отопительного контура отдельных отопительных устройств. Он же может ставиться на перемычку перед радиатором.

Капитан Очевидность напоминает: в случае если в один момент перекрыть и перемычку, и подводки батареи, циркуляция в стояке всецело остановится. Скоро к вам придут соседи во главе со слесарем и начнут произносить злые, обидные слова.

Шаровой муфтовый кран 11б27п1 диаметром 25 мм монтируется на стояках отопления и водоснабжения, на сбросах элеваторного узла и на входных патрубках котла.

Шаровой муфтовый кран 11б27п1 диаметром 32 мм может употребляться на стояках в многоэтажных зданиях и на розливах отопления для отсечения отдельных участков контура.

Шаровой муфтовый кран 11б27п1 диаметром 40 мм используется в гравитационной системе отопления (при врезке насоса он разрывает байпас). Он же наровне с вентилями большего диаметра может ставиться в водомерные узлы и на врезки ГВС в элеваторах.

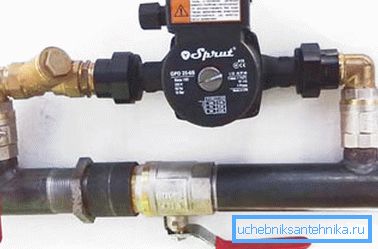

Врезка насоса в розлив гравитационной системы.

Заключение

Сохраняем надежду, что наше знакомство с представителем отечественного сантехнического оборудования хватало информативным. Дополнительные тематические материалы читатель сможет изучить, просмотрев видео в данной статье. Удач!
