Монтаж колодцев для внешней части канализационной системы

При сооружении наружной части канализационной сети нереально обойтись без колодцев. Они имеют разное назначение, размеры и смогут быть сделаны из различных строительных материалов. Осуществляется монтаж канализационных колодцев по снипу №2-04-03-85.

Колодцы являются неотъемлемой частью канализационной системы.

Типы  сооружений

Нормативный документ, носит название «Канализация - сети и наружные сооружения» и выделяет нижеследующие категории объектов.

Назначение колодцев

На фото устройство ревизионного сооружения.
  1. Смотровые либо ревизионные аналоги используются для контролирования эксплуатации трубопровода, и удаления засоров. Обустройство их нужно, в случае если сеть имеет значительную длину. Первое сооружение ставится на расстоянии от трех метров до 12 от точки вывода канализационной трубы из здания.

Обратите внимание! СНиП требует ставить смотровые колодцы своими руками, в случае если диаметр труб до 150 мм – через каждые 35 метров, в случае если их размер больше  – через 50 метров. Это на прямых участках. Также, подобные сооружения необходимы: на поворотах сети, при смене сечения труб или уклоне, на ответвлениях системы.

  1. Поворотные устройства монтируются на поворотах системы, т. к. они являются потенциальными участками засоров. Они в один момент смогут играть роль смотровых.
  2. Перепадные аналоги строятся, в то время, когда участок имеет разница и сложный рельеф меж уровнем труб равна более 50 м.
  3. Узловые колодцы инструкция требует ставить в точках, в которых пересекаются пара веток сети.
  4. Накопительные и фильтрационные устройства - это приемные сооружения в автономных канализационных системах. Накопительные аналоги герметичны и нуждаются в периодической очистке. Монтаж дренажного колодца нужен для фильтрации стоков и атмосферной воды в землю.

размеры и Материалы

Готовый колодец из железобетона.
  1. Каменные объекты для канализации сооружаются из кирпича, монолитного или сборного железобетона. Фильтрующие аналоги смогут строиться и из бута.
  2. Пластиковые аналоги производятся из поливинилхлорида, полиэтилена и полипропилена.
  3. Кроме этого, возможно осуществлять монтаж канализационного колодца из комбинации данных материалов.

В соответствии с нормам, диаметр сооружений должен быть таким:

  • в случае если трубопровод имеет сечение до 150 мм – не меньше 70 см;
  • 150/ 600 мм – 100 см;
  • 600/700 мм – 125 см;
  • 800/1000 мм – 150 см;
  • От 1200 мм и больше - 200 см.

Обустройство объектов

Сооружение любого типа канализационного колодца направляться затевать с подготовки и котлована и – обустройства земляных работ траншеи.

Порядок подготовительных работ

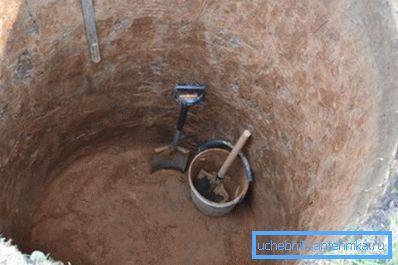

Сначала надо вырыть котлован.

Подготовительные мероприятия включают в себя такие этапы.

  1. Разметка стройплощадки.
  2. Снос растительности, мешающей работам.
  3. Обустройство временного съезда либо дороги к площадке.

При обустройстве котлована порядок работ нижеследующий.

  1. Рытье ямы вручную или при помощи спецтехники.
  2. утрамбовка и Очистка ее дна.
  3. Сверка с проектом диаметра и глубины котлована, и углов откосов его стенок.
  4. В случае если колодец будет сделан из камневидных материалов – гидроизоляция дна посредством битумной мастики и рубероида.

Колодцы из камневидных материалов

В случае если осуществляется монтаж жб колодцев, потом следуют такие этапы.

  1. Обустройство базы - укладка готовой плиты или заливка стяжки, толщиной 10 см, из цементного раствора марки м-50.
  2. Монтаж армированного железной сеткой лотка из бетона м-100, нужной формы.
  3. Герметизация раствором и битумом торцов труб.
Установка колец.
  1. Гидроизоляция битумной мастикой внутренней части цементных элементов.
  2. После этого необходимо подождать 3/4 дней, дабы лоток достаточно высох.
  3. Потом осуществляется монтаж колодезных плиты и колец перекрытия, на цементно-песчаную смесь м-50.
  4. После этого необходимо затереть раствором стыки меж сборными элементами сооружения.
  5. В то время, когда он высохнет, швы изолируются битумом.

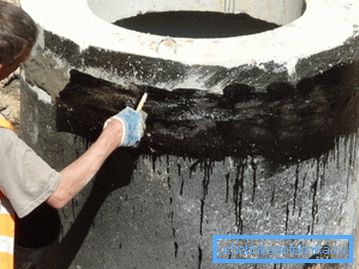

Стыки меж элементами надо промазать битумом.
  1. Затем лоток штукатурится и железнится.
  2. Потом в точках входа труб делается замок из глины, шириной 30 см и высотой больше на 60 см, чем наружный трубный диаметр.

Обратите внимание!  После этого нужно произвести опробование колодца. Для этого нужно его на 24 часа наполнить водой. Перед этим на трубы ставятся временные заглушки. Если не будет найдено протечек, опробование считается пройденным.

  1. После этого промежуток меж котлованом и стенками колодца засыпается грунтом или гравием, который позже трамбуется.

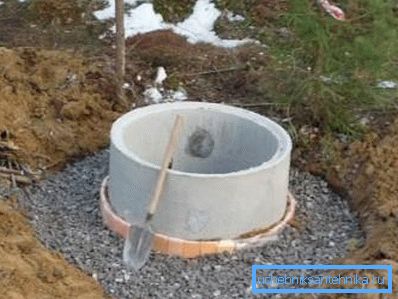

Промежуток меж колодцем и стенками котлована надо засыпать гравием.
  1. Затем по периметру горловины сооружения заливается отмостка из бетона, шириной 150 см.

В случае если колодцев ливневый, то он оснащается решетчатым люком, дополнительно играющим роль водосбора. При обустройстве дренажной системы колодец может выполнять функцию водоотведения, через особенные отверстия в его стенках.

направляться учитывать, что имеется маленькая отличие в конструкции готовых цементных элементов, исходя из их назначения.

Принятые маркировки сборных изделий:

  • КДК и КФК предназначены для отвода бытовых сточных вод;
  • КЛК и КЛВ – для «ливневки»;
  • КДН и КДВ являются элементом дренажных систем. Монтаж пожарного гидранта в колодце из цементных колец вероятен, в случае если сооружение предварительно утеплить.

Строительство перепадных сооружений тяжелее прошлых, т.к. они имеют более сложное строение.

В них, не считая обустройства лотка, довольно часто необходимо осуществить:

  • установку стояка;
  • создание водобоя;
  • монтаж стены для водоотбоя;
  • оборудование практического профиля;
  • обустройство приямка.

Пластиковые аналоги

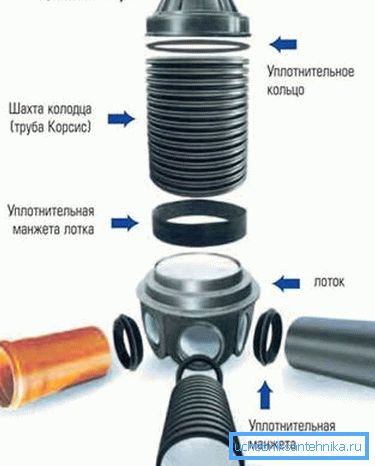

Колодец из пластика.

Современная альтернатива каменным канализационным сооружениям - пластиковые аналоги.

  1. Их использование существенно активизирует и упрощает строительство, т.к. нет необходимости во многих этапах работ.
  2. Их монтаж не требует применения спецтехники.
  3. Они не нуждаются в гидроизоляции.
  4. Цена пластиковых резервуаров относительно мала.

Обратите внимание! Кое-какие эксперты говорят о недостаточной прочности полимерных колодцев на сжимающие нагрузки. Но правильных фактов они не приводят. Тем более, в автономных сетях нет нагрузок, каковые смогут деформировать либо порвать пластик.

Весомый плюс аналогичных изделий - простота установки, да и смета на демонтаж колодцев для того чтобы типа также меньше. К примеру, при их применении приходится рыть котлованы, намного меньшие по размерам.

Монтаж трубопровода кроме этого облегчен. Полимерные колодцы изготавливаются  с выпусками, каковые совершенно верно соответствуют стандартным трубам из асбестоцемента, металла и пластика. Исходя из этого, по окончании их установки сооружение возможно подключать к канализационной системе в течение нескольких мин..

Вывод

Перед тем, как сооружать внешнюю часть канализационной сети, прекрасно продумайте все моменты. Определитесь с тем, какие конкретно разновидности колодцев вам необходимы и выберите материал для них. Учтите, что цена монтажа канализационного колодца будет меньшей, чем из бетона (см.кроме этого статью "Ремонт колодцев своими силами").

При просмотре видео в данной статье вы сможете взять дополнительные сведения по теме.
