Кран-переключатель c душем: обучаемся настраивать и

Если вы планируете ликвидировать основные неисправности в сантехнике сами, то знать устройство крана смесителя с душем необходимо в обязательном порядке. Данный узел употребляется весьма деятельно, и потому необходимость в его наладке появляется с завидной регулярностью.

В нашей статье мы обрисуем основные типы таких устройств, и поведаем о том, как возможно вернуть им работоспособность, не завлекая к работе экспертов и не тратя денег на полную замену смесителя.

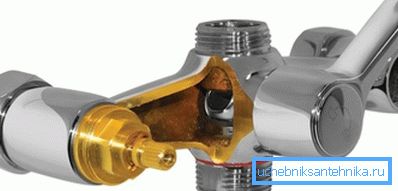

Этот узел может иметь разное строение, и, соответственно, чинить его тоже нужно по-разному

Основные конструкции

Сейчас для  усовершенствования смесителей употребляются самые различные приспособления: эргономичные маховики, автоматические переключатели, светодиодные насадки на кран и душ и т.д. Но неспециализированная конструкция таких устройств остается неизменной.

Она включает в себя:

  • Один кран рычажного типа либо два отдельных буксовых крана для подачи тёплой и холодной воды.
  • Клапан, переключающий поток или на душ, или на излив.

Именно на конструкции этого узла мы и остановимся более детально.

Переключатель «излив – душ» возможно самым различным. Сравнить основные типы возможно по таблице:

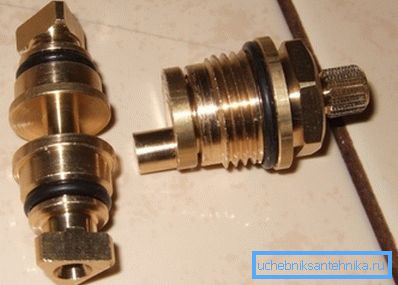

Элементы золотникового переключателя
Тип переключателя Изюминки устройства
Золотниковый
  • Ранее употреблялся практически везде, сейчас употребляется лишь в некоторых тонкостенных моделях.
  • Поворотная ручка размещается между вентилями крана, а в конструкции монтируется механизм, по принципу действия схожий с кран-буксой для смесителя.
Шаровый
  • Довольно часто устанавливается в бюджетных моделях с двумя кранами.
  • За переключение потока отвечает сферическая вставка, зажатая сверху и снизу тефлоновыми кольцами.
  • Шар приводится в движение посредством штока, к которому присоединяется рычажный маховик.
Кнопочный/вытяжной
  • Такими переключателями комплектуются брендовые смесители с рычажными кранами.
  • В корпуса размещается картридж, который приводится в воздействие кнопкой на верхней части устройства.
  • Вместо картриджа время от времени употребляется подпружиненная кнопка с герметизирующими кольцами.

Обратите внимание! У многих моделей при отключении воды срабатывает автоматика, и картридж переключается на излив.

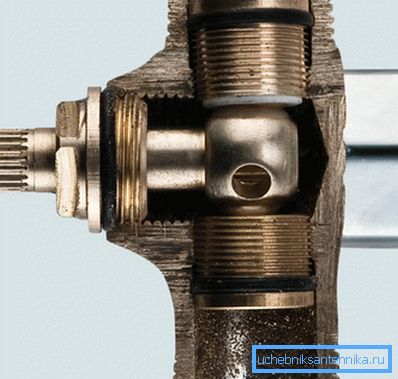

Фото шарового переключателя в разрезе

Не считая приведенных в таблице моделей возможно упомянуть еще и кухонный кран с душем. Но эта конструкция подходит под описание только очень условно (переключатель устанавливается на самом изливе, и для активации режима душа необходимо шланг), так что тут мы не будем разглядывать эти устройства.

Устранение неполадок

Ремонт шарового крана для душа

Как мы отмечали выше, узел переключения «душ-излив» очень требователен к уходу и настройке. Так, кроме того качественные изделия смогут со временем начать подтекать, так что нам нужно будет устранять неполадки своими руками.

В этом разделе мы поведаем о методах ремонта таких переключателей, и начнем с наиболее распространенного – шарового.

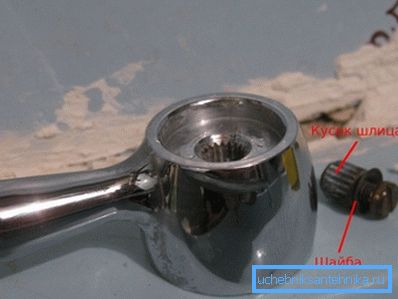

Снятый маховик с фиксирующим винтом

Инструкция по устранению течи из шарового клапана между душем и изливом рекомендует делать действия так:

  • Для начала перекрываем воду на стояке. Делается это чтобы в ходе работы мы случайно не задели один из маховиков и не спровоцировали потоп.
  • После этого отвинчиваем нижнюю гайку и снимаем излив. Перед тем как отсоединить гусак от крана в душе, подкладываем под его основание тряпку, дабы вода из трубы не лилась на пол.
  • Повторяем манипуляции, отвинчивая крепление и снимая душевой шланг.
  • Потом снимаем декоративную накладку и отверткой откручиваем винт, который фиксирует маховик переключателя.
  • Снимаем маховик и кожух, закрывающий шток.

Сейчас наш кран всецело готов к ремонту:

  • Для начала возможно подтянуть верхнюю и нижнюю фиксирующую вставку. Делается это посредством шестигранного ключа (значительно чаще употребляется ключ на 12 мм, но у некоторых производителей стоят гайки другого размера).
  • В случае если подтягивание не помогло, выкручиваем фиксирующие вставки всецело, по окончании чего вынимаем шар через отверстие на передней части смесителя.

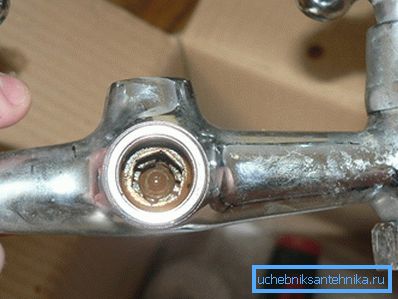

Подтянув эти шестигранные вставки, можно обойтись без замены колец
  • Делаем замену тефлоновых колец (цена их относительно мала, но принципиально важно подобрать модель, точно соответствующую размерам смесителя), по окончании чего возвращаем шар на место.
  • Вкручиваем на место фиксирующие вставки, зажимая шар так, дабы шар двигался с маленьким усилием.
  • Контролируем герметичность, подавая воду. В случае если все в порядке, то устанавливаем маховики и возвращаем на место излив и душ.

Обратите внимание! Маховик необходимо находиться на направляющих так, дабы при включении душа ручка «наблюдала» вверх, а при включении излива - вниз.

Ремонт кнопочного изделия

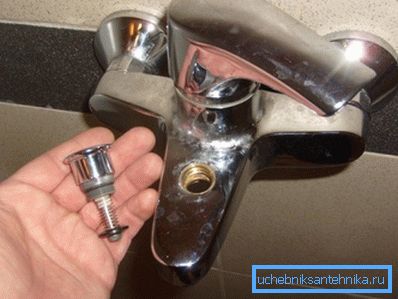

В некоторых моделях кнопка извлекается довольно просто

Кнопочные конструкции считаются более «капризным», но и они поддаются ремонту:

  • Для начала снимаем с крана все декоративные накладки и откручиваем душевой шланг.
  • После этого отсоединяем переходник с кнопкой от самого крана, применяя разводной ключ.
  • Потом разбираем узел, извлекая из него центральный картридж или клапан и снимая кнопку с пружиной.

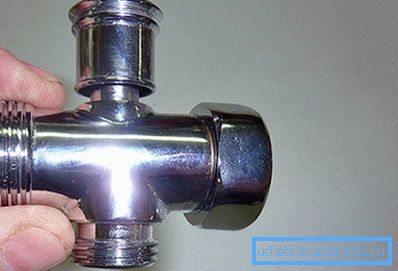

Демонтированный переходник

Затем у нас возможно пара вариантов для починки:

  • В случае если пружина сломалась либо потеряла эластичность, заменяем ее новой деталью. При отсутствии запасной части возможно временно выйти из обстановки, положив под винт дополнительные прокладки для сокращения хода пружины.

Обратите внимание! При необходимости пружину возможно изготовить самостоятельно из маленького отрезка стальной проволоки.

  • В случае если неприятность не в пружине, а в самом клапане, то нужно провести замену колец. Для этого ветхие кольца вынимаем из пазов, а новые устанавливаем на их место.
  • А вот картриджные модели ремонту фактически не поддаются, так что их просто необходимо заменить.

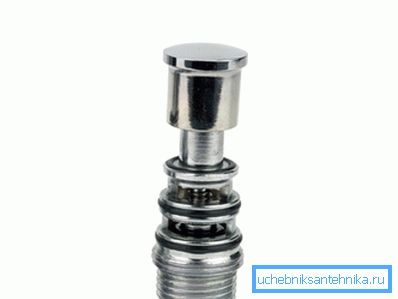

Кнопка с уплотнительными кольцами

Затем делаем сборку всей конструкции в обратном порядке, подключаем воду и контролируем работу отремонтированного узла.

Заключение

Вышеприведенные рекомендации о том, как разобрать кран в душ кабине либо простой смеситель в ванной комнате будут очень нужны: следуя им, мы сможем в малейшие сроки вернуть работоспособность системы, наряду с этим сэкономим на оплате услуг сантехника (см.кроме этого статью "Где и как используется кран большого давления").

Ну, а если вы желаете овладеть обрисованными методиками в совершенстве, то перед применением взятых знаний на практике рекомендуем просмотреть видео в данной статье.
