Кран 11б18бк: устройство, использование, неприятности

В этом материале нам предстоит изучить трехходовой муфтовый вентиль для манометра 11Б18БК. Мы узнаем, как устроен данный элемент запорной арматуры, из чего он сделан и для каких целей используется. Помимо этого, мы разберем обычные неприятности вентиля.

Устройство

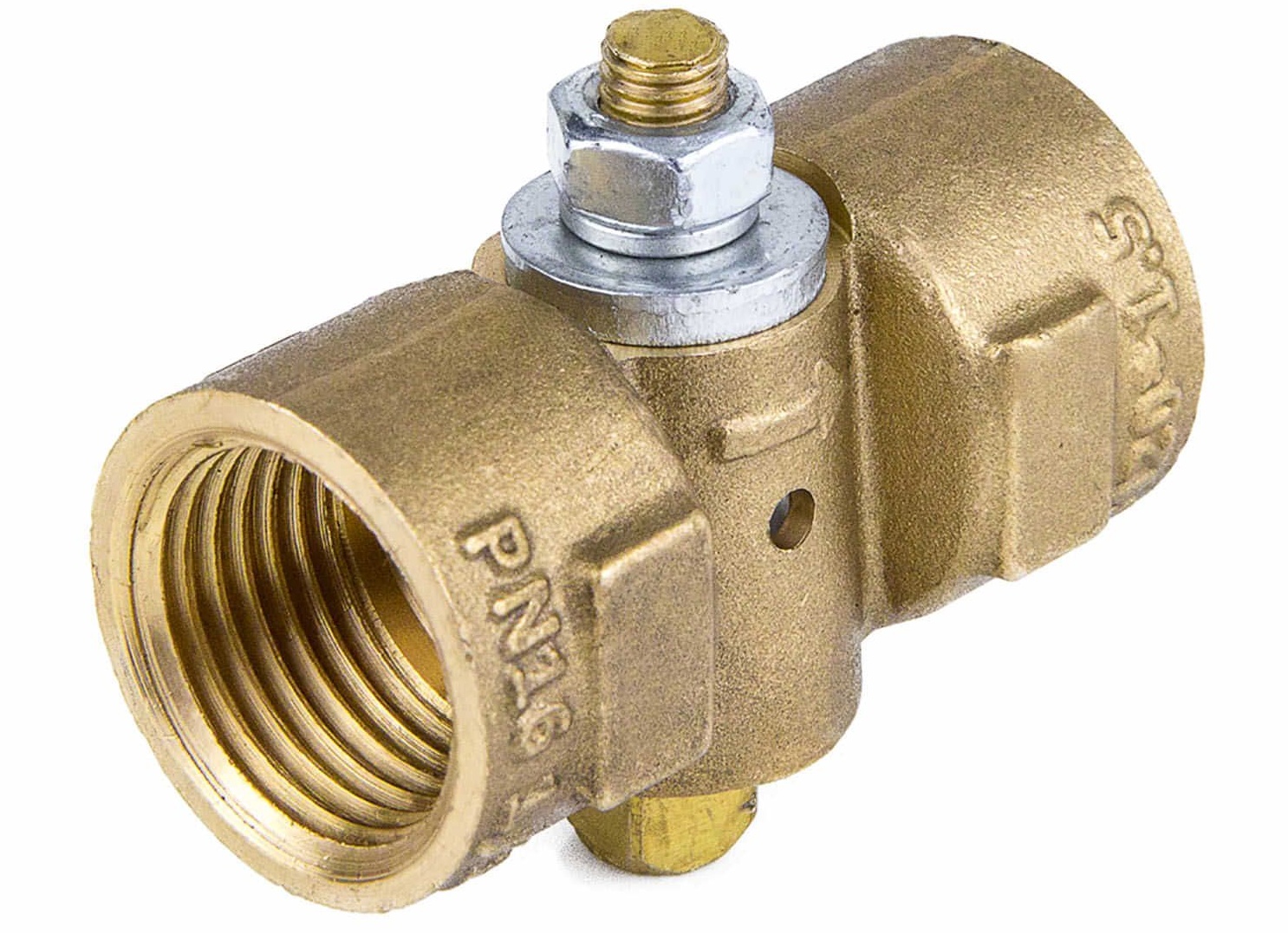

Наш герой - пробковый натяжной вентиль. Переключение режимов осуществляется поворотной конической пробкой со сквозным ходом в ней. Сальник либо уплотнитель всецело отсутствуют; герметизацию снабжает только притирка корпуса поверхностей вентиля и рабочих пробки.

Обратите внимание: хвостовик пробки проходит корпус полностью и снабжен резьбой. Навернутая на нее гайка с шайбой разрешает регулировать степень прижима пробки к корпусу; повышение прижима употребляется для устранения течей.

Вентиль 11Б18БК выпускается в нескольких вариантах выполнения.

Две резьбы

В самом несложном выполнении он представляет собой обычный проходной муфтовый вентиль с двумя внутренними резьбами.

Вариантов размера трубных резьб всего три:

1. Трубная резьба размером 1/2 дюйма (ДУ15) с обеих сторон.
2. Метрическая резьба М20х1,5 с обеих сторон.
3. Сочетание трубной и метрической резьб.

Две резьбы, ручка

Отличие этого выполнения от прошлого - только в том, что пробка снабжается эргономичной рукояткой. Без нее вентиль приходится открывать рожковым либо (куда чаще) газовым ключом, что довольно часто ведет к срыву граней на штоке.

Две резьбы, фланец

В исполнении с трубным фланцем перед нами появляется полноценный 3-х ходовой кран, разрешающий реализовать следующие конфигурации:

• Входной резьбовой патрубок перекрыт.
• Входной патрубок соединен с второй резьбой.
• Входной патрубок соединен с фланцем.
• Входной патрубок соединен с фланцем и резьбой.

Любопытно: это выполнение возможно встретить под собственным заглавием - 11Б38БК.

Две резьбы, фланец, ручка

Конфигурация говорит сама за себя: изделие с парой резьб и фланцем снабжено рукояткой.

Характеристики

Вот главные характеристики вентиля:

Полезно: рабочее давление и размер в большинстве случаев присутствуют в маркировке элементов запорной арматуры. К примеру, надпись ДУ15 РУ16 свидетельствует, что перед нами изделие с условным проходом (приблизительно соответствующим внутреннему диаметру присоединяемой трубы) 15 мм и рабочим давлением 16 атмосфер.

Использование

Наиболее разумное применение муфтового пробкового вентиля без фланца - в качестве сбросника на стояке отопления либо контрольного вентиля в автостраде, водомерном либо элеваторном узле. Установка в качестве запорной арматуры, перекрывающей стояки либо подводки, также практикуется; но практика эта порочна. Обстоятельства мы изложим чуть позднее.

Трехпроходной вариант вентиля с фланцем используется с единственной целью - под манометр ДУ15 либо М20. Фланец употребляется для подключения контрольного манометра: любой прибор требует периодической поверки.

Неприятности

Они прямо вытекают из устройства вентиля.

• Для трансформации положения пробки он требует достаточно большого упрочнения. Да, латунь - металл со относительно низким коэффициентом трения, не склонный к прикипанию либо окислению; к тому же вентиля поставляются производителями с нанесенной смазкой. Но же - поверьте опыту автора - попытка закрыть либо открыть в далеком прошлом не употреблявшийся вентиль часто кончается сломанным штоком. Натяжные вентиля на фоне сальниковых отличаются все возможным упрочнением прижима пробки к корпусу и большим сопротивлением ее повороту. Сильное же ослабление прижимной гайки ведет к течи, причем обычно из-под пробки течет крутой кипяток.

• Царапина на корпусе либо пробке, попавший между ними кусочек шлака либо песчинка приводят к тому, что вентиль начинает травить. Он или пропускает рабочую среду через себя в трубопровод в закрытом состоянии, или, что не редкость куда чаще, позволяет течь между корпусом и пробкой. При попытке подтянуть гайку на хвостовике пробки достаточно жёсткий мусор вминается в относительно мягкую бронзу, оставляя притертые поверхности дефектными и увеличивая сопротивление открытию. Довольно часто попытка подтянуть гайку и вовсе заканчивается всецело оторванным хвостовиком.

Как раз последняя неприятность есть обстоятельством того, что создатель настоятельно рекомендует применять натяжной пробковый вентиль лишь в качестве сбросника.

Инструкция по очистке вентиля от шлака либо песка несложна и очевидна: достаточно отвернуть гайку на хвостовике и вынуть пробку. Одна беда: для этого сначала нужно всецело скинуть трубопровод по обе стороны от крана. В случае, если он отключает стояк отопления, вам нужно будет сбрасывать и сам стояк, и розлив (другими словами, практически, целый контур).

Выводы:

• Вентиль 11Б18БК замечательно делает свои функции в качестве контрольного. Его версия без фланца может употребляться в качестве сбросного крана.
• При монтаже своими руками проходной запорной арматуры лучше не искать лишних приключений и воспользоваться прекрасно зарекомендовавшими себя шаровыми вентилями.

Заключение

Сохраняем надежду, что наши советы окажут помощь читателю избежать неточностей в ходе подбора оборудования для собственных проектов. Видео в данной статье, как в большинстве случаев, предложит дополнительную тематическую данные. Удач!
