Колодец для скважины: независимое обустройство

Обустраивая водоносную скважину своими руками, нужно не только верно смонтировать насос, но и установить верхнюю обвязку. Обвязка, которую время от времени именуют скважинным колодцем, является корпусом особенной формы, в которого размещается запорная арматура и оголовок скважины.

Установка колодца позволяет разместить верхнюю часть скважины ниже уровня грунта, защитив ее тем самым от механических повреждений и промерзания.

Оголовок и регулировочную аппаратуру лучше спрятать под землю

Разновидности колодцев

Приямок

В зависимости от имеющихся в наличии ресурсов и задач возможно обустроить пара типов колодцев.

И наиболее несложным с позиций монтажа есть приямок:

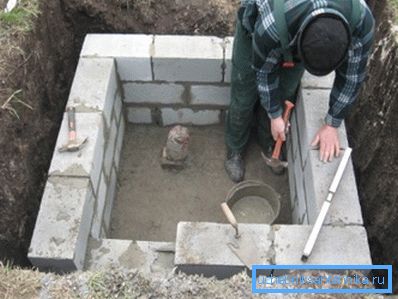

Облицовка приямка
  • Колодец данного типа представляет собой вырытое около оголовка скважины углубление, в котором размещается запорная арматура.
  • Приямок в большинстве случаев делают глубиной не меньше полутора метров, наряду с этим стены облицовывают кирпичом либо заливают бетоном.

Совет! В случае если грунт в вашей климатической территории промерзает достаточно глубоко, приямок скважины стоит утеплить.

  • Верхняя часть приямка может перекрываться, но это не снабжает достаточной герметичности.

Главное преимущество приямка содержится в том, что его возможно изготовить своими руками с применением подручных материалов. Наряду с этим большой уровень влажности в для того чтобы колодца не разрешает размещать там автоматические регулирующие установки, гидроаккумуляторы и т.д.

Адаптер

В отличие от приямка, адаптер является конструкцией , которая устанавливается на саму обсадную колонну скважины:

  • В большинстве случаев, изготавливается устройство адаптера для скважины из стали либо пластика. Металлический вариант предпочтительнее, потому, что он снабжает громадную герметичность.
  • Адаптер монтируется так, дабы водопроводная труба находилась ниже уровня грунта.

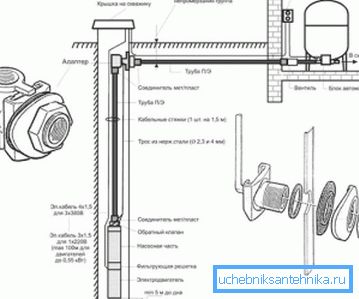

Схема устройства и размещения адаптера

Основной плюс для того чтобы решения – низкая цена. Но применять его возможно только в том случае, если для водозабора употребляется одна обсадная колонна.

Кроме этого направляться отметить, чтобы обустраивать колодец с адаптером возможно лишь при условии закрепления скважинного насоса на трубе. Подвесные системы оборудуются в противном случае.

Кессон

Наиболее идеальным типом обвязки есть колодец кессонного типа:

  • Кессон – это герметичная емкость, в которой находится оголовок скважины, водопроводные трубы, запорная арматура и автоматика.
  • По конструкции емкость пара схожа с приямком, но отличается намного большей водонепроницаемостью, и владеет высокими теплосберегающими чертями.
  • Кессоны возможно купить в специальных магазинах или изготовить самостоятельно. Во втором случае вы значительно сэкономите, потому, что пластиковые и железные емкости достаточно дороги.

Именно на кессонной конструкции колодца мы и остановимся в качестве главного варианта обвязки нашей скважины.

Разработка изготовления кессона

Материалы

Сейчас устройства кессонного типа делают из самых различных материалов:

  • Пластиковые - наиболее доступны по цене из тех, каковые имеется в продаже. Отличаются высокой достаточной прочностью и герметичностью. Вместе с тем пластиковые стены прекрасно выполняют тепло, потому кессоны из ПВХ в обязательном порядке необходимо утеплять.

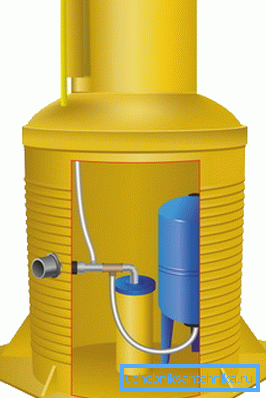

Пластиковая емкость с ресивером

Совет! Дабы не допустить деформацию кессонной емкости, эксперты советуют монтировать ее не на грунт, а на цементную подушку толщиной от 5 см.

  • Железные – производятся из стали с антикоррозионным покрытием. Характеризуются большими показателями водонепроницаемости и механической прочности. Как и пластиковые, требуют необходимого утепления. Главный недочёт – большая цена.

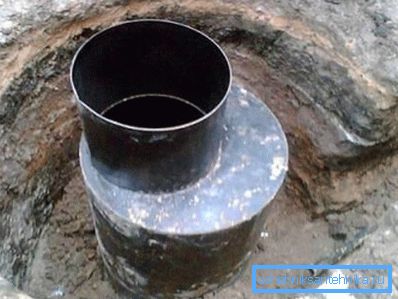

Установленный колодец из стального листа
  • Для обеспечения герметичности всех соединений рекомендуется приварить нижнюю часть кессона к обсадной трубе, в случае если это вероятно. Дабы на стены кессона не попадала влага, по периметру возможно выполнить отмостки из бетона.
  • Цементные – изготавливаются самостоятельно. При соблюдении разработки монтажа не уступают в герметичности металлическим и пластиковым колодцам фабричного производства.

Ниже мы поведаем, как возможно самим сделать кессонный колодец из бетона.

Подготовка котлована

На начальной стадии работы около скважины с установленной обсадной трубой выкапываем котлован:

  • Дабы не повредить оголовок и скважину, используем лишь ручной инструмент.
  • Минимальный размер колодца – 1х1х1м, большой 01,5х1,5м при глубине 1,8 - 2м.
  • Сам котлован направляться делать больше, потому, что часть объема «съедят» стенки, подсыпка пола и утепление по периметру.
  • На дно вырытого котлована насыпаем 20 см гравийно-песчаной смеси. Смесь увлажняем и трамбуем , пока она не прекратит уменьшаться в объеме.

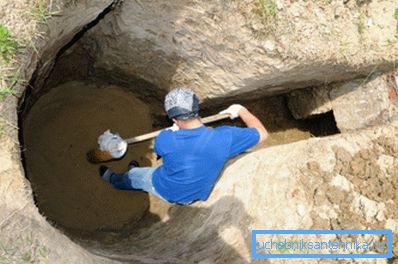

Роем котлован вокруг обсадной трубы

Затем возможно приступать к формированию стенок.

Стенки кессонного колодца

Инструкция по возведению стен предусматривает работу по такому методу:

  • Сначала все поверхности обтягиваем плотным полиэтиленом. Это создаст дополнительный гидроизоляционный контур и защитит расположенное в кессоне оборудование от попадания жидкости.
  • Отступаем от сетки около 5 см и устанавливаем арматурную обвязку. Армирование колодца является решёткой с размером ячейки около 200-250 мм.
  • Арматуру вяжем либо свариваем из прутка толщиной не меньше 5 мм.
  • После этого из досок и брусьев монтируем опалубку. Потому, что стенки будут достаточно толстыми, предусматриваем места для установки распорок – они защитят нашу конструкцию от выдавливания массой бетона.

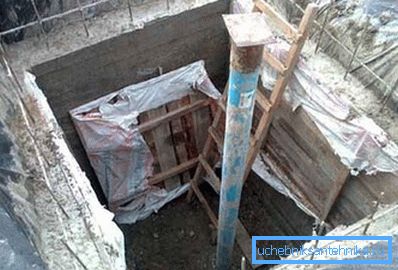

Заливка армированной опалубки

Совет! В случае если высота кессонного колодца превышает 1,5 м, то опалубку направляться монтировать в два приема, заливая один контур за другим.

  • Дабы исключить протекание раствора, изнутри обшиваем опалубку полиэтиленом, закрепляя его на досках и брусьях строительным степлером.
  • Заливаем бетон в опалубку, обрабатываем его виброуплотнителем и оставляем сохнуть. Полное высыхание занимает около 30 дней, но уже на 10 сутки дощатые щиты возможно демонтировать.
  • По окончании полного подсыхания стен посредством перфоратора проделываем в них отверстия в местах прохождения труб.

Совет! Дабы трубы не повреждались, прокладываем их через стенке в особых железных гильзах. Зазор между краем отверстия и гильзой в стенке герметизируем саморасширяющейся монтажной пеной.

В качестве альтернативы цементным стенкам возможно применять кирпичную кладку либо кольцевые бетонные трубы. Конечно, в этом случае нужно уделять самое внимание герметизации швов.

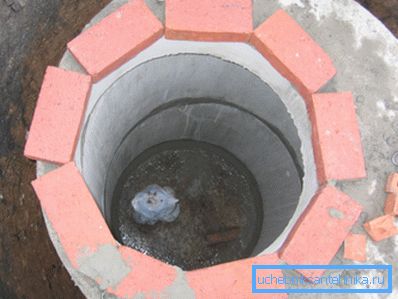

Можно использовать бетонные кольца

Монтируем перекрытие

Весьма серьёзным есть верный монтаж перекрытия:

  • На верхней части стен монтируем монолитный армированный пояс. В него закладываем арматурную сетку с ячейкой не более 150 см, по окончании чего заливаем бетон в опалубку высотой до 150 мм.
  • На монолитный армированный контур укладываем доски толщиной от 30 мм. Укладку производим с минимальным зазором, не забывая оставлять место для обустройства люка.
  • Для качественной гидроизоляции покрываем доски полиэтиленом, фиксируя его железными скобами.
  • По периметру колодца и по краю люка делаем опалубку.
  • Заливаем в опалубку бетон, разравниваем его и оставляем сохнуть.

Совет! Дабы поверхность теряла воду медлительно, и цемент успел собрать большую прочность, стоит накрыть крышку колодца полиэтиленовой пленкой. Иногда пленку необходимо поднимать и увлажнять цементное перекрытие.

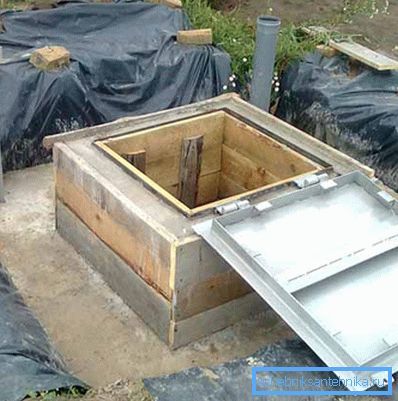

Фото металлического люка на перекрытии

В то время, когда заливка высохнет, в предварительно покинутом отверстии монтируем люк. По периметру закрепляем его металлическим уголком, а крышку навешиваем на надежных петлях. Для обеспечения качественной теплоизоляции изнутри крышку стоит утеплить пенопластом либо пенополистиролом.

Особенности монтажа фабричных изделий

В случае если мы приобрели готовый скважинный колодец – металлической либо пластиковый – то наша задача многократно облегчается.

И все же крайне важно верно установить купленное устройство, дабы оно снабжало надежную защиту всей аппаратуре, обслуживающей скважину:

  • Как и при с цементной конструкцией, готовим котлован. Его габариты должны быть минимум на 300 мм больше, чем корпус кессона.
  • На дне котлована обустраиваем гравийно-песчаную подушку. В случае если изделие пластиковое, то поверх подушки заливаем стяжку из бетона толщиной не меньше 50 мм.
  • В днище конструкции проделываем отверстие для установки обсадной трубы.

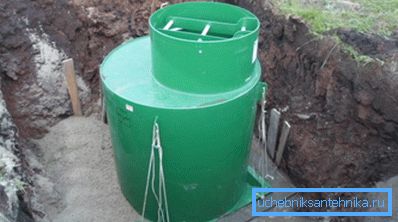

Установка пластикового колодца на подушку из бетона
  • Устанавливаем корпус в котлован так, дабы его горловина была на 10 см выше уровня грунта. Так мы обезопасим колодец от попадания вовнутрь поверхностных стоков.
  • как следует герметизируем соединение обсадной трубы и колодца. Для этого возможно применять особые гильзы, каковые привариваются к дну колодца.
  • Сглаживаем кессон в котловане посредством брусьев. По периметру обсыпаем его глиной, которую после этого трамбуем, снабжая действенную гидроизоляцию.

Совет! В некоторых случаях нужна обсыпка керамзитом для понижения потерь тепла.

  • В технологические отверстия стенок заводим трубы и кабели в кожухах. Делаем герметизацию всех соединений.
  • Совсем засыпаем котлован землей.
  • Монтируем крышку колодца.

По периметру возможно залить узкий цементный пояс. Он также защитит стены от попадания жидкости, что значительно продлит срок работы всей конструкции.

Вывод

Мы сохраняем надежду, что наши рекомендации о том, как сделать скважинный колодец, окажутся нужными и отыщут свое использование. Наряду с этим не следует экономить на обвязке: раз уж мы потратились на скважину, то стоит приложить еще мало упрочнений, дабы она работала без перебоев. Видео в данной статье содержит дополнительную данные, которая будет нужна всем желающим изучить разработку обустройства колодцев более основательно.
