Как устроена скважина на воду – тонкости технологии

01-07-2017

Водоснабжение

на данный момент уже никто не будет спорить с тем, что наилучший и надежный метод обеспечить свой дом бесперебойным водоснабжением, это пробурить персональную скважину. В случае если у вас имеется средства, то возможно заказать работу на компании. В другом случае, нужно будет вести строительство скважины на воду своими руками. Но в любом случае, направляться четко воображать конструкцию, порядок работ и способы обустройства скважины.

В данной статье мы поболтаем об основных правилах.

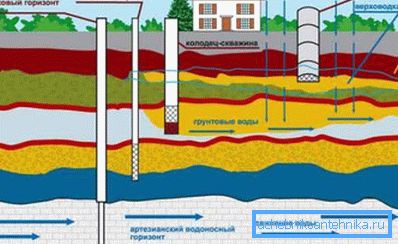

Разделение по типам

Говоря о том, какие конкретно бывают скважины на воду, нельзя не отыскать в памяти о колодце. Его теоретически кроме этого можно считать одной из разновидностей скважин, лишь громадного диаметра, но это отдельная, широкая тема. А на данный момент мы будем разглядывать материал конкретно по скважинам. Типы скважин на воду разнообразием не отличаются, правильнее основных всего 2, артезианский и песчаный.

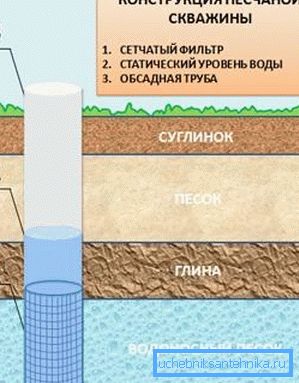

Вода из песчаной скважины

Данный тип есть наиболее распространенным, но он больше подходит для сугубо личного пользования. Вода из этого уровня, как правило, по своим параметрам классифицируется как техническая и обычно годится лишь для полива либо купания.
Глубина залегания песчаных водоносных слоев мала, в среднем 10 – 50 м. Буровые работы ни при каких обстоятельствах не были легкими, но конкретно для этих пластов, в полной мере реально произвести целый цикл работ своими руками. Единственное исключение, это в то время, когда на вашем участке через несколько метров начинается сланец, пройти его самостоятельно у вас не окажется.

Положительными моментами кроме этого являются:
Цена на все работы, и на буровое оборудование и обустройство конструкции скважины будет в полной мере доступна.
Само бурение, большое количество времени не займет. В случае если привлечь 3 – 4 ассистента, то вы в полной мере имеете возможность совладать за выходные.

Кроме этого имеется и неприятные моменты:
Не факт, что при бурении у вас вода отправится там же, где и у соседей, пласт возможно неравномерным.
Из-за малой глубины, имеется возможность проникновения в воду загрязнений.
Пласт возможно нестабилен, исходя из этого бурить под домом не следует, вода в любую секунду может уйти.
Бывает сложно отыскать место для бурения, поскольку по санитарным нормам нельзя вести подобные работы ближе 20 м от потенциального источника загрязнения. Это возможно мусорная свалка либо простая сливная яма.
Дополнительные, наземные фильтровальные системы для очищения технической воды обойдутся вам дорого.
Срок работы скважины на воду в песчаном горизонте, в большинстве случаев, не превышает 15 лет.

Артезианский вариант

Это вода из глубоко залегающих пластов известняка. Известняк достаточно крепкая порода и она, своим панцирем надежно защищает подземные озера. Возраст таких отложений исчисляется сотнями тысяч лет, исходя из этого вода в них имеет высокие характеристики по качеству.
Вариант бурения своими руками возможно откинуть сходу. Дело в том, что минимальная глубина ствола тут будет 50 м, по максимуму может доходить до 200 м. Но это еще не все, пробурить известняк без спецоборудования не окажется, порода достаточно крепкая.

В случае если с этим согласиться, то возможно отыскать массу плюсов:

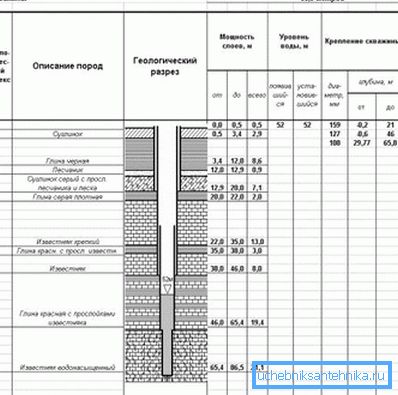

Эти пласты стабильны и в местной геологоразведке вы, наверняка, отыщете относительно правильную данные по глубине залегания и мощности пласта.
Не смотря на то, что цена обустройства, естественно, будет выше, но такие стволы возможно смело бурить под жилым домом. Срок работы таковой скважины будет порядка 50 лет.
Высота водяного столба будет большая, поскольку вода на таковой глубине находится в условиях избыточного давления. В то время, когда вы пробьете кровлю пласта, вода устремится вверх по стволу.
Для таковой воды, в подавляющем большинстве случаев, не нужно установка дополнительных фильтров.

По сути, минус тут лишь один, бурение артезианской скважины требует средств. Не смотря на то, что все затраты с лихвой компенсируются тем, что вы, как минимум, на ближайшие 50 лет станете обеспечены чистейшей водой, причем в достаточном количестве.

Принципиально важно: при выборе типа, громадное значение имеет мощность либо какое количество воды дает скважина. Так вот, из песчаного пласта вы получите, в среднем, около 0,5 – 1,5 м? в час. А артезианский вариант уже даст вам до десяти метров? в час, что может удовлетворить требованиям маленького дачного кооператива либо громадного коттеджа с бассейном и 5 – 7 точками водопотребления.

Порядок исполнения работ

Технология скважины на воду несложна. Изначально выбирается место для бурения, которое должно, по возможности, находиться в самой нижней точке усадьбы, отстоять на расстоянии от возможных точек загрязнения и иметь эргономичный доступ для обслуживания. Потом бурится ствол, монтируются обсадные трубы, устанавливается оборудование и проводится обустройство конструкции.

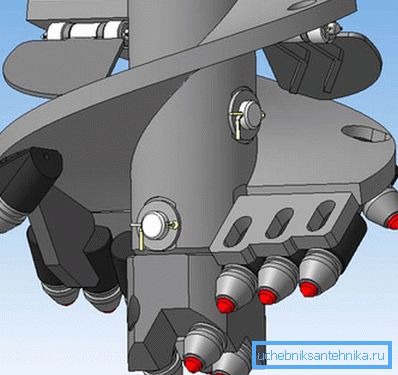

Бурение глубоких стволов лучше доверить специалистам, у которых имеется соответствующая спецтехника. Мы же будем разглядывать устройство конструкции и порядок проведения работ своими руками.

Бурение ствола

Разработка скважины на воду начинается с обустройства приямка. Он имеет размеры 1,5х1,5м и глубину до 2м. Возможно обойтись и без него, но с приямком возможно будет использовать более долгие штанги для наращивания.
Потом вам пригодится буровая башня. Это возможно тринога, собранная из труб либо бревен. Существуют кроме этого не громадные полупрофессиональные башни, каковые возможно взять в аренду.

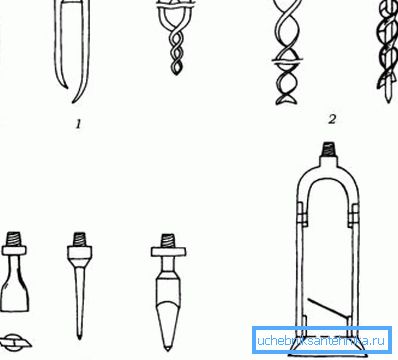

Для бурения, вам как любителю пригодится пара насадок. В первую очередь, это шнек либо змеевик (2), он понадобится для прохождения мягких слоев. Для более плотных слоев подойдут буровые ложки (1). Видящиеся камин разбиваются долотом (3). И наконец, желонка (4) вам нужна для удаления супеси либо прохождения плывуна.
Насадка монтируется на буровую колонну, которая представляет собой железную трубу диаметром около 25 мм. По мере заглубления добавляются секции колонны. Соединение возможно резьбовое либо штифтом, это не принципиально.
За один вход, проходится расстояние до 0,5м, потом колонна вытаскивается и чистится от шлама. Вскрыв кровлю пласта, направляться перейти на желонку, с обратным клапаном. Водоносный пласт мягкий и желонкой проходится легко, до упора. Заглубляться дальше возможно не более чем на 50 мм, имеете возможность пробить подошву и вода, уйдет вниз.

Также существует ударный метод бурения, инструкция по проведению работ тут несложнее. Изначально шнеком проходятся мягкие слои грунта.
Потом, из трубы делается боеприпас долгой порядка 0,5м. С нижней стороны затачивается и закаляется, возможно накрутить готовую буровую коронку. С обратной стороны, для утяжеления, приваривается штанга, к которой привязывается шнур.
Принцип несложен, боеприпас кидается в ствол и под своей тяжестью заглубляется. По окончании чего вы его извлекаете шнуром и вычищаете.
Но при ударном методе, стены ствола не будут идеально ровными и диаметр не велик. Чаще таким методом проводится диагностика скважины на воду.
На видео в данной статье продемонстрирован принцип ударного метода бурения.

Обсадка колонны

В то время, когда ствол пробурен, его направляться укрепить обсадными трубами. Тут имеется 3 варианта, любой из них заслуживает внимания, но выбирать следует в зависимости от условий конкретной скважины.
Стальные трубы, используются на громадных глубинах либо при нестабильном грунте. Их отличает большая надежность и прочность, но они подвержены коррозии.
Асбоцементные трубы, употребляются довольно давно, имеют большую прочность, но для обсадки подходят лишь напорные трубы, цена на каковые высокая. Плюс соединить их возможно лишь при помощи муфты, а при таком соединении, в месте стыковки, значительно уменьшается диаметр колонны.

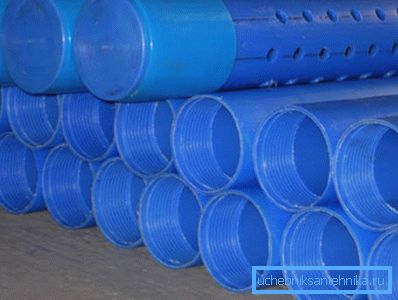

Трубы из НПВХ пластика, в данное время наиболее распространены. Цена у них приемлемая, они не ржавеют, долговечны, экологически нейтральны. При стабильном грунте, до глубины 50 м, это совершенный вариант.

Принципиально важно: в случае если в ходе бурения вы встретили пласт плывуна, то для обсадки возможно применять только железные трубы. Асбоцементные трубы лопнут, а пластик . Как вариант, возможно пластик вставить в металл.

Фильтровальная колонна

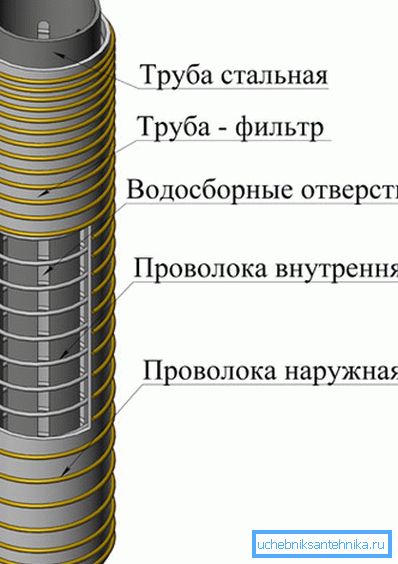

Эксплуатация скважины на воду неосуществима без хорошей фильтровальной колонны. Она находится в нижней части ствола и представляет собой сквозную трубу с перфорацией и сеткой для механической фильтрации воды.
Колонна складывается из перфорированного сектора, фильтрующего слоя около скважинной колонны и отстойника для оседания шлама. Существуют 2 вида фильтров, с дырчатой перфорацией и щелевые колонны.
Дырчатые фильтры возможно сделать, просверлив определенное количество отверстий нужного диаметра в шахматном порядке.
Щелевые колонны более действенные, но щели тут нарезаются секторами, меняя их со сплошными участками, каковые выполняют роль поясов жесткости.
Фильтрующая сетка около колонны подбирается в зависимости от глубины залегания воды и типа скважины. Она возможно как пластиковая, так и железная, но в обязательном порядке устойчивая к коррозии.

Принципиально важно: рассчитывая количество и диаметр отверстий, направляться учесть, что площадь отверстий должна быть продолжительнее 25%, по отношению к неспециализированной площади колонны.

По окончании удаления шлама из колонны, низ направляться надежно заглушить. Для этого возможно сшить мешочек из материи, по размерам колонны, в него засыпается цементно-песчаная смесь 1 кг цемента, плюс 1 кг песка и опускается на дно. Через 2 – 3 дня пробка схватится.
На видео в данной статье продемонстрирован принцип монтажа фильтра своими руками.

Кессон либо адаптер

Кессон, это колодец около верхней части скважины, предназначенный для обеспечения круглогодичного функционирования автономной системы. Не считая функции утепления, в кессоне возможно комфортно поместить сопутствующую аппаратуру для обычного функционирования скважины, в следствии чего шум от работающей аппаратуры в доме будет не слышен.
Кессоны бывают железобетонные, железные либо пластиковые. Наиболее предпочтительно применять железные либо пластиковые изделия, поскольку они полностью герметичные и более долговечные. В случае если грунт стабильный выгоднее применять пластик, поскольку он дешевле. В случае если присутствуют грунтовые воды либо плывун, ставьте железо.

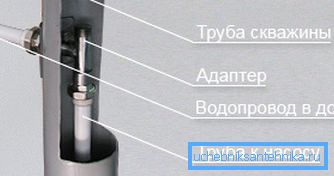

Адаптер представляет собой переходник, который снабжает герметичность выхода водоподающей колоны из обсадной трубы. Монтируется он ниже уровня промерзания почвы и цена у него многократно меньше чем у кессона. Но через каждые 2 – 3 года вам нужно будет раскапывать адаптер для замены прокладок. Так что согласно нашей точке зрения лучше ставить кессон.

Сопутствующая аппаратура

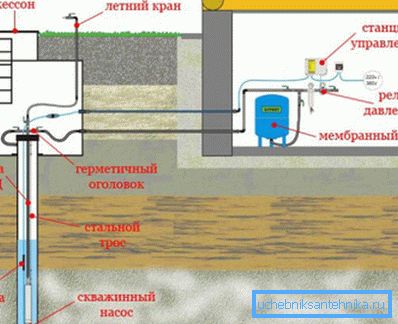

Принцип работы скважины на воду основан на поднятии воды при помощи насоса и подачу ее через автономную систему в дом. Чуть ли не основную функцию тут играется насос. направляться подчернуть, что бытовые погружные насосы типа «кроха», вибрационного типа, для долгосрочного применения не годятся. Так как в следствии вибрации, поднимающийся ил забивает фильтрующую колонну.
Подбор насоса зависит от уровня зеркала воды. Так на уровне 8 м употребляются самовсасывающие агрегаты. На 15 м, такие же, но с верхним эжектором. На 20 м и более используются скважные либо глубинные насосы.

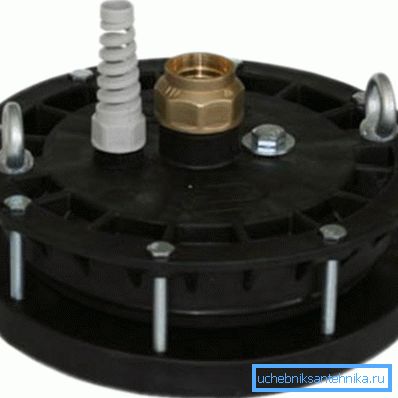

Оголовок для обсадной трубы предохраняет от попадания мусора в ствол и является опорой для подвески насоса и водоподъемной колонны. Он бывает пластиковый либо железный. Пластик выдерживает груз до 200 кг, а металл до 500 кг. Соединение должно быть фланцевое, всецело герметичное с применением резиновой прокладки.

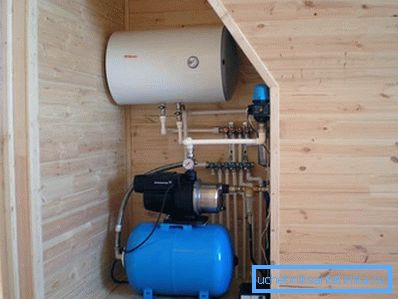

Гидроаккумулятор помогает для накопления запаса воды и компенсации гидроудара в системе при включении насоса. Он разрешает менее интенсивно применять насос. Кроме этого в литературе он может называться мембранным баком. Емкость выбирается в зависимости от мощности системы от 50, до 200 л. Монтироваться он может в кессоне либо конкретно в доме.
Вся другая сопутствующая аппаратура складывается из реле давления, которое несёт ответственность за включение насоса. Манометра для визуального определения давления в системе. И клапана для удаления, попавшего в систему воздуха.

Вывод

Из всего вышесказанного может показаться, что строительство скважины на воду предельно просто и не воображает особенного труда. Но это правильно только частично, в ходе обустройства нет второстепенных узлов и если вы не совсем уверены в своих силах, лучше доверьте монтаж проблемного узла специалистам. Это будет дешевле, нежели позже бурить новую скважину.
