Как сделать врезку в водопровод – изюминки работы

20-03-2017
Водоснабжение

В большинстве случаев, при монтаже водопровода появляется обстановка, в то время, когда необходимо подключить систему к магистрали. Обычно домашних умельцев эта задача ставит в тупик, но у опытных сантехников на данный случай имеются кое-какие хитрости. Ниже мы поделимся с вами некоторыми из них.

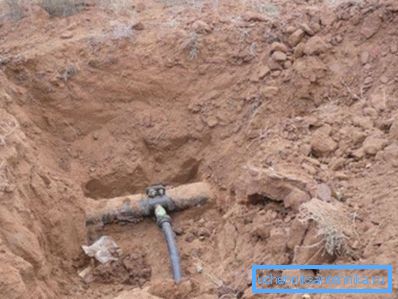

Отвод водопровода

Неспециализированные сведения

Необходимость подключения отвода на участке либо в дома может появиться при подсоединении крана к водопроводу, дополнительного сантехнического оборудования, бытовой техники и пр. На участке врезка может потребоваться при подключении нового строения, к примеру, бани либо летней кухни.

В случае если речь заходит о соединении системы с центральной магистралью, то перед тем как приступить к работе, нужно взять соответствующее разрешение. Время от времени люди не знают, как узаконить врезку в водопровод и делают это самовольно, что в итоге ведет к штрафам. В конечном итоге же в этом нет ничего сложного – нужно только обратиться к органам местной власти и организации водоснабжения.

Врезка в центральную магистраль

Процесс врезки прежде всего возможно условно поделить на два типа:

Без давления В этом случае поток в центральной магистрали перекрывается на время работ.
Врезка под давлением Выполняется в тех случаях, в то время, когда нет возможности перекрыть воду.

Ниже ознакомимся с обоими вариантами исполнения данной работы.

Без давления

Данный процесс во большое количество зависит от материала, из которого выполнены трубы, но, принцип неизменно приблизительно однообразный. Исходя из этого как пример рассмотрим врезку в стальную магистраль.

Итак, инструкция выглядит следующим образом:

  • Прежде всего необходимо обнажить участок магистрали, на котором будет осуществляться врезка. Для этого нужно выкопать котлован размерами примерно полтора на полтора метра. В большинстве случаев, сначала котлован копается при помощи экскаватора, но по достижении особой железной ленты рабочие берутся за лопаты. По окончании ленты в большинстве случаев остается выкопать еще 30-50 сантиметров.
  • Потом в большинстве случаев роется траншея к объекту, который будет подключаться.
  • После этого отключается вода в системе.

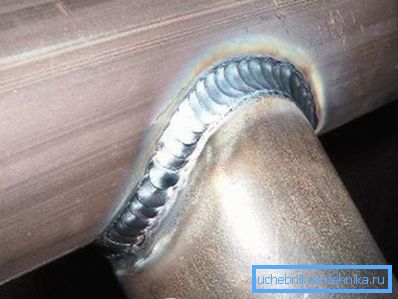

Приваренный отвод
  • По окончании исполнения всех земляных работ при помощи автогена вырезается отверстие в основной трубе и к нему приваривается патрубок с нарезанной трубной резьбой.
  • После этого к патрубку крепится вентиль, который разрешает перекрыть поток для осуществления предстоящих работ.
  • В завершение данной операции над местом врезки устанавливается колодец.

В случае если труба выполнена из полиэтилена либо другого вида пластика, то в сварочных работах нет необходимости. При таких условиях применяют особые приспособления - седелки для врезки в водопровод. Данный фитинг представляет собой тройник, патрубки которого разбираются на две половинки.

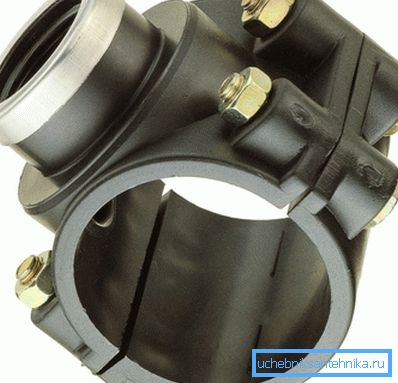

Седло для врезки трубопровода

Обратите внимание! В соответствии с существующим строительным нормам, диаметр отвода должен быть меньше диаметра магистрали.

По окончании установки седла, в пластиковой трубе выполняется отверстие. Предстоящая же работа выглядит так, как и при работе со стальным трубопроводом.

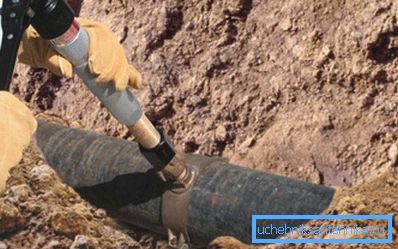

На фото - врезка отвода в стальную магистраль под давлением

Без перекрытия магистрали

Устройство отвода под давлением есть достаточно своевременным и производительным способом.

Но, эта работа требует правильного соблюдения технологии и всех нюансов, каковые приведены ниже:

  • Прежде всего на участке, где будет выполняться сверления трубы нужно снять изоляцию и шепетильно зачистить поверхность.
Схема сверления магистрали под давлением
  • Потом на магистральную трубу устанавливается седло для врезки в водопровод.
  • К патрубку отвода крепится запорная арматура и особое устройство для сверления.
  • После этого через открытую задвижку и сальник приспособления вставляется фреза нужного размера.
  • По окончании высверливания отверстия фреза вытягивается и кран перекрывается.
  • В окончание работы устройство для сверления демонтируется.

В случае если труба стальная, то к ней возможно приварить патрубок и дальше выполнить те же действия. Как и в прошлом случае, на месте отвода в обязательном порядке устанавливается колодец.

Совет! Колодец для врезки водопровода несложнее всего выполнить из цементных колец. Наряду с этим в нижнем кольце нужно сделать вырезы для труб.

Врезка во внутренний водопровод

В некоторых случаях появляется необходимость выполнить ответвление от внутреннего трубопровода.

Сделать это возможно двумя методами:

  • При помощи врезки тройника;
  • Методом установки криволинейного фитинга.

Ниже рассмотрим оба варианта.

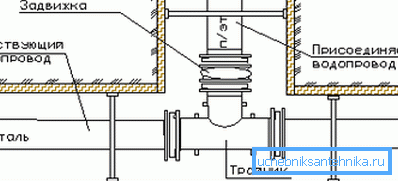

Схема обустройства отвода при помощи тройника

Врезка тройника

Технология данного способа предельно несложная – вырезается участок трубы и на его место устанавливается тройник. Метод врезки зависит от материала, из которого выполнены трубы.

Нужно заявить, что на практике работа выясняется сверхсложной. В частности, обычно ее усложняет близость размещения системы к стенке. Исходя из этого данный способ в последнее время используется достаточно редко.

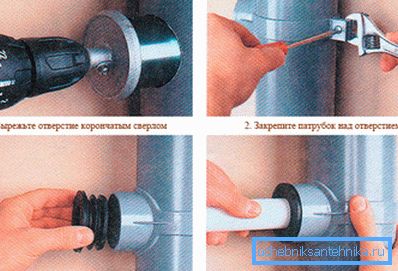

Схема врезки при помощи криволинейного патрубка

При помощи криволинейного фланца

Более несложный метод установки отвода, который не требует перерезки труб, есть применение криволинейного фитинга с хомутом. Причем, цена данной детали не больше чем простого тройника для труб.

Выглядит данный процесс следующим образом:

  • Прежде всего необходимо перекрыть воду в трубопроводе.
  • После этого нужно своими руками высверлить отверстие.
  • Затем место стыка фитинга и трубы смазывается силиконовым герметиком.
  • Потом устанавливается фитинг и затягивается хомутом.

Обратите внимание! Полукруглый вырез фитинга должен соответствовать диаметру трубы.

Нужно заявить, что для внутреннего обустройства отвода возможно кроме этого применять седло, как для магистрали. В продаже имеются комплекты, каковые кроме седла содержат запорный механизм и фрезу. Так, устройство разрешает делать врезку, не перекрывая воду.

Вот, пожалуй, и все главные моменты подключения отвода. Само собой разумеется, возможно доверить данную работу экспертам и особенно не заморачиваться всеми этими нюансами. Но, предварительно направляться определить цена врезки в водопровод, и вероятно все же имеет суть выполнить ее самостоятельно.

Вывод

Не обращая внимания на кажущуюся сложность, врезка ответвлений в водопровод выполняется достаточно просто. Причем, данный процесс зависит от условий, в которых выполняется работа, и материала, из которого выполнена основная магистраль.

Ознакомиться с дополнительной информацией по данной теме возможно из видео в данной статье.
