Кабельный колодец: изюминки устройства и технология монтажа

Для обеспечения доступа к проводникам, телефонным сетям и иным магистралям с целью осмотра и ремонта устанавливают цементный либо пластиковый кабельный колодец. И в случае если ранее для изготовления аналогичных сооружений использовались тяжелые модули из железобетона, то сейчас им на смену неспешно приходят легкие корпуса из технополимеров.

Ниже мы поведаем об изюминках конструкции этих изделий, обрисуем их основные преимущества и технологию монтажа.

Особенности устройства

Конструкция

Как мы отметили выше, телефонные колодцы кабельной канализации и других проводников употребляются при прокладке коммуникации.

Они делают две основные функции:

• Во-первых, установка аналогичного устройства снабжает доступ к проложенным проводникам без земляных работ. Дабы проверить состояние проводов, узнать наличие порыва либо провести ремонт, нет необходимости выкапывать траншею. Достаточно открыть люк и спуститься в камеру колодца.
• Во-вторых, современные кабельные колодцы связи имеют достаточно просторную внутреннюю камеру, в которой возможно размещать пассивное оборудование.

Исходя их этого, использование аналогичных изделий осуществляется при прокладке фактически любой коммуникационной сети.

На сегодня существует множество модификаций аналогичных колодцев.

Но неспециализированная схема их конструкции остается неизменной:

• Базу образовывает корпус громадного объема, изготовленный из бетона либо пластика (ПВХ, полистирол, полиэтилен и т.д.). В большинстве случаев, пластиковые модели выпускаются с ребрами жесткости, снабжающими запас механической прочности.
• На поверхности монтируется лючная часть. Люк в большинстве случаев включает в себя основание и крышку колодца, которая или откидывается, или отвинчивается.

Обратите внимание! Кое-какие колодцы для кабельной канализации комплектуются двумя люками: наружным и внутренним. Наряду с этим на внутреннем люке устанавливается запорная система с секретом, которую возможно открыть лишь особым ключом.

• Корпус с люком колодца соединяет горловина. Конструкция горловины кроме этого возможно различной, но в любом случае ее делают достаточно просторной чтобы возможно было спуститься к проводам.
• Ряд моделей выпускается без горловины по большому счету. В этом случае люк монтируется сходу на корпусе.

Основные разновидности

Что касается типологии, то на сегодня промышленность производит достаточно большое количество модификаций изделий данного типа.

Ниже мы приведем только наиболее востребованные:

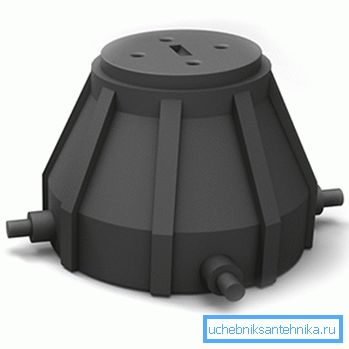

• ККТ-1 и ККТ-2 – употребляются в качестве универсальных смотровых колодезных систем. Используются для прокладки стандартных малопарных коммуникаций в частных секторах (ККТ-1) и для размещения пассивного оборудования (ККТ-2).

• КОД – употребляются для прокладки оптоволоконных сетей. Камера колодца предназначена для установки оптических муфт, и для хранения запаса оптоволокна.
• ККТМ – колодец для малопарных телефонных сетей. Может выпускаться как с цилиндрическим корпусом (ККТМ-1), так и с расширенным книзу для размещения разных устройств (ККТМ-2).

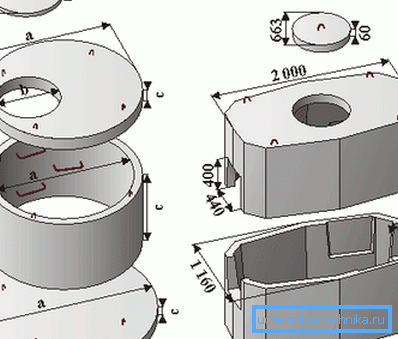

• ККС – серия цементных колодцев для кабельной связи. Все изделия отличаются большой прочностью и запасом надежности. Смогут использоваться как в территориях жилой застройки, так и на промышленных фирмах.

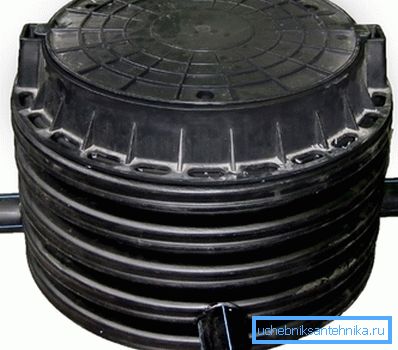

Помимо этого, особенное место в данном перечне занимают кабельные колодцы для силовых кабелей. Их конструкция снабжает большой уровень электробезопасности за счет применения современных изоляционных материалов.

Преимущества пластика над бетоном

Не обращая внимания на все разнообразие, изделия из пластика сейчас неспешно вытесняют цементные колодцы во многих сферах.

Обстоятельств этому пара:

• Во-первых, они владеют меньшим удельным весом при сопоставимых механических чертях.
• Во-вторых, их конструкция характеризуется высокой герметичностью.
• Используемые материалы отличаются химической инертностью (не деградируют под действием почвенного раствора), долговечностью и экологичностью.

Обратите внимание! Низкая пористость снабжает устойчивость к отрицательным температурам в течение приблизительно 50 лет. Наряду с этим данный срок не зависит от количества циклов замерзания, что крайне важно для средней полосы России с нестабильным климатом.

• Пластичность материала разрешает создавать колодцы фактически любых типоразмеров, и снабжает реализацию разных инженерных решений (муфты крепеж, технологические отверстия ит.д.).
• Цена пластиковых колодцев кроме этого в полной мере доступна.

Технология монтажа

Дабы колодец кабельной связи прослужил как возможно продолжительнее, его нужно верно установить.

И при наличии определенных навыков это в полной мере возможно сделать и своими руками:

• На начальной стадии выкапываем котлован, габариты которого соответствуют габаритам колодца.
• На выровненное дно котлована засыпаем слой песка, уплотняя его ручными либо электрическими трамбовками. В конечном счете толщина слоя обязана составить не меньше 15 см.

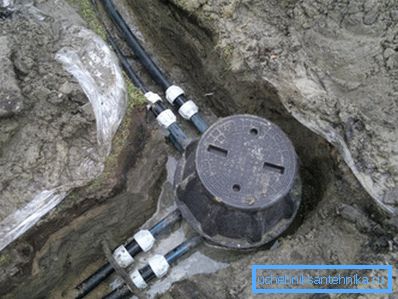

Обратите внимание! В местах с высокой влажностью грунта либо родным залеганием грунтовых вод инструкция рекомендует обустраивать под изделием цементное основание толщиной до 150 мм.

• Колодец устанавливаем на подготовленное основание.
• Дабы не допустить его «всплытие» при обводнении грунта, заливаем цементный «якорь». Для заливки используем бетон марки В15 и выше.
• При наличии в конструкции, так называемой пригрузочной камеры, заполняем бетоном и ее.
• По окончании окончательного выравнивания начинаем засыпку зазора между колодцем и стенками котлована. Засыпаем песчано-грунтовую смесь слоями по 20 см, с обязательным уплотнением.
• В случае если горловина находится в зоне транспортных нагрузок, заливаем цементную отмостку. Для этого по периметру лючной части устанавливаем опалубку, в которую заливаем бетон.
• Вместо отмостки возможно применять дорожную плиту с отверстием соответствующего диаметра.

Вывод

Применять цементные и пластиковые кабельные колодцы стоит хотя бы чтобы сэкономить силы при прокладке коммуникаций. Верно подобрав конструкцию и установив ее в соответствии с вышеприведенным рекомендациям, мы сможем с одной стороны, обеспечить доступ к кабелям, а с другой – надежно обезопасисть их от внешних действий. Видео в данной статье содержит более подробную данные о конструкции и изюминках эксплуатации аналогичных изделий.
