Вентиляция помещений: как подобрать оборудование и вычислить

Эксплуатация современного жилого дома либо сооружения коммерческого назначения неосуществима без наличия водопровода, канализации, электричества и других инженерных сетей. Весьма ответственна и вентиляция помещений, благодаря которой в помещения поступает свежий и удаляется загрязненный воздушное пространство. Нижеприведенная инструкция поведает вам об изюминках применяемого для проветривания оборудования и расчете его мощности в зависимости от функционального назначения зданий.

Особенности вентиляции разных помещений

Каждое помещение, расположенное как в личном коттедже, так и в производственном комплексе предназначено для исполнения конкретных задач. В зависимости от них производится расчет вентиляции помещения и приобретается оборудование нужной мощности.

Промышленные цеха

Вентиляция промышленных помещений призвана удалять вредные примеси, находящиеся в окружающем воздухе, и минимизировать другие факторы, очень плохо влияющие на здоровье человека.

К ним возможно отнести:

• большую температуру;
• повышенный уровень влажности;
• ядовитые вещества;
• много пыли;
• УДА и повышенное содержание дыма (ультрадисперсных аэрозолей).

Обратите внимание! Не считая создания комфортных условий труда, вентиляция призвана привести воздушное пространство в помещении в соответствие с санитарными, а время от времени и другими правилами: противопожарными, технологическими и без того потом. Время от времени без верного проветривания не имеет возможности осуществляться технологический процесс (к примеру, в сталелитейном производстве либо сборке электроники).

Перед началом проектирования и удаления системы воздуха и монтажа подачи нужно:

• вычислить вентиляцию помещения с учетом его площади, проводимых технологических операций, количества работающих и других параметров;

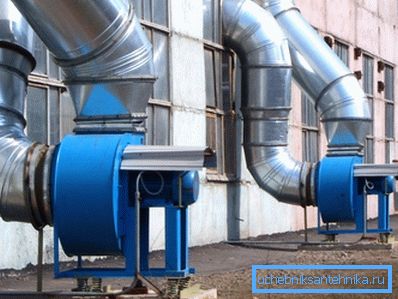

• предусмотреть установку оборудования, создающего аспирацию воздуха (отсос пыли, образующейся в следствии тех либо иных производственных процессов);
• смонтировать при необходимости систему фильтрации воздуха от негативных газообразных примесей.

Нужно выбирать такие типы вентиляции помещений, каковые не только соответствуют предъявляемым требованиям, но и являются рентабельными.

Промышленные вентиляционные установки бывают двух главных видов:

1. Общеобменные – употребляются лишь для подачи свежего воздуха в помещения цехов. Не используется при, в то время, когда необходимо фильтровать вредные примеси, поскольку из-за своих конструктивных изюминок смогут распространить их по всему помещению.

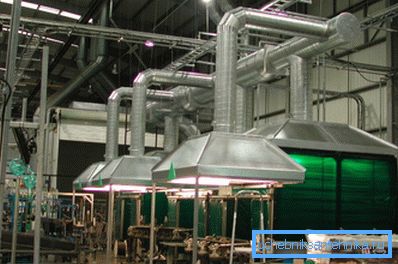

2. Местные – более распространенные и действенные системы. Сущность местной промышленной вентиляции содержится в том, что над каждым рабочим местом обустраивается личный отсос, который транспортирует загрязненный воздушное пространство к неспециализированной фильтрационной установке.

Складские комплексы

Помещения, где осуществляется хранение готовой продукции либо товаров, отличаются громадным числом находящегося там оборудования. Большая часть современных логистических центров имеют в своем распоряжении высокотехнологичные механизмы, облегчающие перемещение материальных ценностей. Это затрудняет организацию действенного проветривания аналогичных зданий.

Вентиляция складских помещений по СНиП предусматривает применение приточных и вытяжных воздушных установок, каковые монтируются в производственных цехах, оборудованных станками и крупногабаритными устройствами.

Совет! При расчетах точек и мощности установки главных узлов воздушной сети нужно добиться максимально равномерного распределения воздушных потоков.

Современные строительные нормы, обрисовывающие порядок вентиляции складских помещений, предусматривают, дабы при установке данной инженерной сети были решены следующие задачи:

• не допустить перепада температуры окружающего воздуха по вертикали, в противном случае товары, расположенные на различных по высоте полках, смогут быть сломаны в следствии нарушения условий их хранения;
• обеспечить таковой количество замены воздуха, дабы в любой точке склада он соответствовал гигиеническим, противопожарным и другим требованиям, и снабжал соблюдение условий хранения.

Как правило складские здания комплектуются:

1. Механической приточной вентиляционной системой. Она подает на склад свежий воздушное пространство с улицы.
2. Естественной вытяжной вентиляцией. С ее помощью воздушное пространство через намерено обустроенные под крышей каналы выводится из помещения.

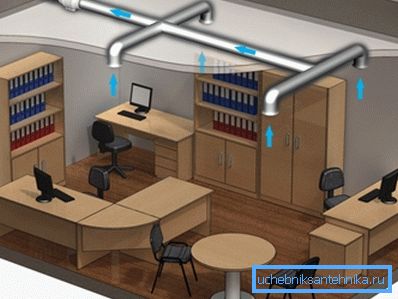

Офисы

В случае если небольшой по размерам кабинет возможно проветрить и своими руками, легко открыв окно, то громадное помещение, где работают в течение дня 10 и более человек, обеспечить свежим и прохладным воздухом куда сложнее. Как раз исходя из этого вентиляция офисных помещений – одна из первостепенных задач, стоящих перед инженерами и архитекторами на протяжении постройки зданий коммерческого назначения.

Как правило удаление и подачу воздуха организуют так, дабы данный параметр минимально соответствовал действующим нормативным документам. В таковой комнате находиться будет возможно, но о комфорте не может быть и речи.

Исходя из этого при расчете вентиляционной системы офисного помещения целесообразно дополнительно принимать к сведенью следующее:

• применяемые вентиляционные установки должны быть максимально компактными, дабы не занимать нужную площадь помещения;
• приточная воздушная система обязана снабжать не только подачу воздушных весов, но и их фильтрацию, подогрев (охлаждение), стабилизацию уровня влажности, точечную раздачу;

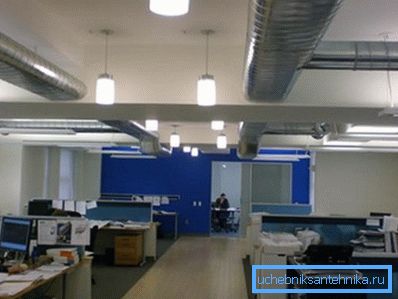

• лучше использовать раздельные схемы вентиляции: воздушное пространство подается в офис посредством гибких либо твёрдых воздушных каналов, а его обработка осуществляется в выносных блоках, монтируемых в технических помещениях либо на крыше.

Обратите внимание! При принятии решения об установке того либо иного вентиляционного оборудования, направляться обращать внимание на такую чёрта, как цена его последующей эксплуатации. В другом случае счета на оплату услуг ЖКХ могут быть через чур высокими.

Помещения для скота

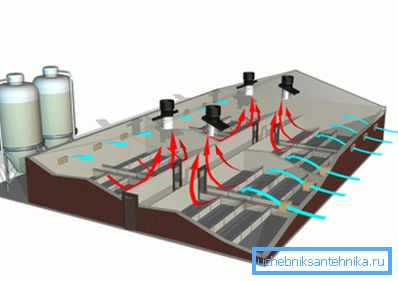

Вентиляция животноводческих помещений призвана избавить воздушное пространство в зданиях от негативных газов, микроорганизмов и водяных паров, являющихся результатом жизнедеятельности домашнего скота. Помимо этого, благодаря свежему воздуху создаются более комфортные условия для обитания животных.

Расчет размеров и мощности оборудования воздушных каналов осуществляется с учетом следующих параметров:

• коэффициента теплопроводности стен здания;
• количества тепла и жидкости, которое выделяется содержащимися в помещении животными;
• системы уборки продуктов жизнедеятельности скота;
• метода его содержания.

Количество поступающего свежего воздуха должно быть таким, дабы в любое время концентрация вредных веществ не превышала допустимое значение.

В случае если эффективность системы вентиляции будет низкой, животные будут мучиться от недочёта свежего воздуха, в то время, когда высокой – в помещении образуется сквозняк, способного привести к болезням скота.

Расчет производительности

Расход воздуха

Расчет естественной вентиляции помещения, кроме этого как и принудительной приточно-вытяжной системы, начинается с определения ее производительности по воздуху. Данный параметр говорит о том, сколько кубов может прокачать система за один час.

Обратите внимание! Существуют нормы по вентиляции помещений, которым обязана соответствовать каждая система проветривания. Если они не соблюдены, ввести в эксплуатацию выстроенное здание не оказаться.

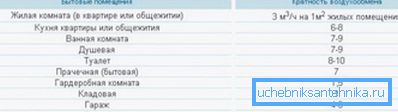

В первую очередь, нужно выяснить так именуемую кратность воздухообмена, другими словами какое количество раз в течение часа случится полная смена воздуха в помещении. Допустимые значения зависят от множества параметров и указаны в СНиП. По неспециализированному правилу замена воздуха обязана происходить 2-3 раза в час.

Для определения производительности направляться вычислить два типа воздухообмена: по количеству и кратности людей, находящихся в помещении, а после этого применять больший из этих параметров.

Расчет замены воздуха по кратности производится по следующей формуле:

L = n * S * H, где:

• n – норма замены воздуха (в офисах принимается равной 2,5, в простых жилых – 1);
• S – площадь помещения;
• H – высота от пола до потолка.

Воздухообмен по количеству находящихся в помещении людей осуществляется в соответствии с таковой формуле:

L = N * Lнорм, где:

• N – количество людей
• Lнорм – норма расхода воздуха на одного работающего либо живущего.

Данный параметр равен:

• для человека, находящегося в состоянии спокойствия – 20 куб.метров в час;
• для офисного работника – 40 куб. метров в час;
• для рабочего, делающего физическую работу – 60 куб. метров в час.

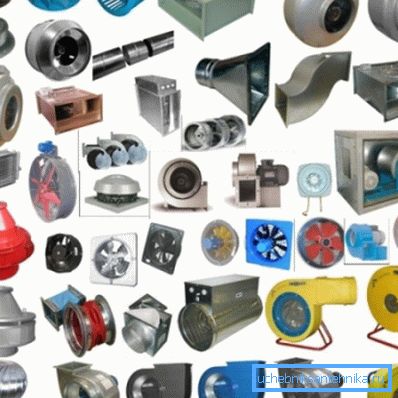

Взяв необходимое значение производительности, направляться купить вентилятор либо приточную систему, снабжающую необходимый количество прокачки. Наряду с этим принципиально важно знать, что производительность находится в прямой зависимости от так именуемого сопротивления протяжённости и (воздухопроводной сети сечения воздушных каналов). Все нужные сведения в большинстве случаев указываются в сопроводительной документации к оборудованию.

Пример расчета вентиляции помещения приводить нет необходимости, но наиболее распространенные значения мощности смогут вам понадобиться:

• квартиры в муниципальном доме требуют производительности вентиляции от 100 до 700 куб. метров воздуха в час;
• личные коттеджи действенно проветриваются установками мощностью 1000-3000 куб. метров в час;
• офисы должны быть оборудованы инженерными сетями, прокачивающими до 20 тыс. куб. метров воздуха.

Мощность системы подогрева

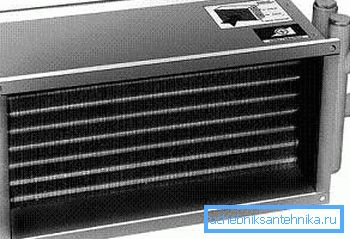

Температура подаваемого в помещение воздуха возможно через чур низкой (особенно в холодное время воздуха), что ухудшает эффективность работы отопительного оборудования. Исходя из этого довольно часто используются калориферы либо рекуператоры тепла, осуществляющие его подогрев.

В соответствии с действующих СНиП температура поступающего воздуха не должна быть ниже + 18 градусов Цельсия. Мощность нагревательного элемента рассчитывается так, дабы он был в состоянии прогреть воздушный поток, каким бы холодным он ни был.

К примеру, в случае если столбик термометра зимний период опускается до – 22 градуса Цельсия, нагреватель обязан поднять температуру на 40 градусов.

Совет! В некоторых случаях возможно устанавливать воздушный калорифер меньшей мощности, поскольку сильные морозы как правило непродолжительны.

На протяжении расчетов направляться учитывать возможность подключения нагревателя к однофазной (220В) и трехфазной (380В) электросети. Последний вариант предпочтительнее, поскольку в этом случае употребляется меньшая сила тока. Помимо этого, в случае если мощность теплового оборудования превышает 5 кВт, подключение к однофазной сети запрещается.

Ток, нужный для питания, рассчитывается так:

I = P / U, где:

• P – мощность калорифера.
• U – напряжение (220 В либо 660 В – для трехфазной сети).

Не забывайте, что в случае если электрическая проводка, имеющаяся в доме либо офисе, не допускает подключения устройств таковой мощности, возможно устанавливать более не сильный модель.

Принципиально важно знать, на какое количество выбранная вами модель калорифера может поднять температуру подаваемого воздуха. Это значение высчитывается по следующей формуле:

?T = 2.98 * P / L, где:

• P – мощность калорифера.
• L – производительность вентиляции по воздуху.

Как правило при конструировании вентиляции в личной квартире достаточно мощности 1-5 кВт, в офисы потребуется установка более производительных разновидностей.

Совет! С целью экономии финансовых средств на оплату услуг ЖКХ возможно применять системы нагревания воздуха, являющиеся частью отопительной сети. Речь заходит о так именуемом водяном калорифере. Благодаря ему вы избавитесь от необходимости оплачивать дополнительно расходуемую электричество.

Иные параметры

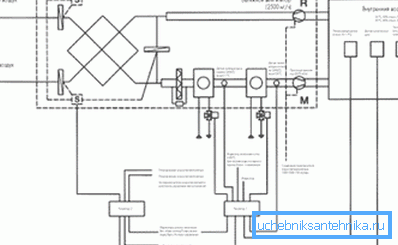

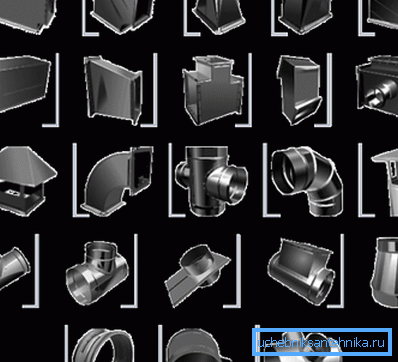

По окончании расчета вышеперечисленных значений возможно приступать к составлению схемы вентиляции. На ней указываются все применяемые воздушные каналы, фасонные подробности, и распределители воздушных потоков.

Наряду с этим необходимо учитывать:

• давление, которое создается в ходе работы вентилятора;
• скорость воздушного потока;
• уровень шума, создаваемого вентиляционной системой.

Эти параметры возможно определить из сопроводительной документации к оборудованию.

Вывод

Расчет производительности вентиляционной системы – сложный процесс, требующий наличия определенных теоретических навыков и знаний. Но, воспользовавшись вышеприведенной информацией, вы сможете если не выполнить ее самостоятельно, то уж совершенно верно проконтролировать правильность вычислений. Более детально о проектировании инженерных сетей вы имеете возможность определить из видео в данной статье.
