Какой должна быть вентиляция в туалете

15-10-2017
Вентиляция

В уборной тяжело переоценить значимость вентиляционной системы, специфическое назначение помещения выдвигает очень твёрдые требования к проветриванию. Кроме эстетических мыслей, продуманная вентиляционная система сделает неосуществимым развитие плесени в уборной. Вот из-за чего вентиляция в туалете частного дома, равно как и в санузле муниципальный квартиры требует важного подхода.

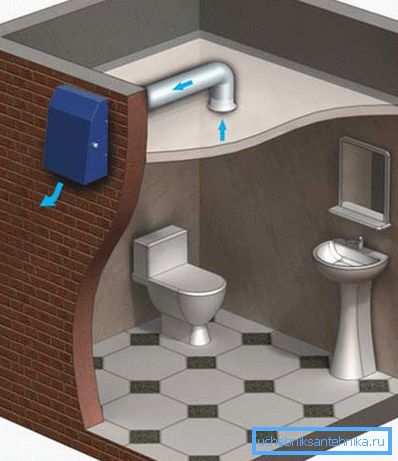

Схема вентиляции в туалете

Нормативные требования

Главным показателем работы любой вентиляционной системы можно считать количество воздуха, проходящий через сечение трубы за единицу времени. Именно на данный показатель необходимо будет ориентироваться при проектировании воздуховодов в санузле.

В том либо другом ключе вентиляционные системы упоминаются во многих нормативах.

В отношении уборных обратить внимание направляться на нормативы:

  • СНиП 2.09.04-87 – в нем четко указывается, что для уборных необходимо предусматривать отдельную вытяжку;
  • СНиП 41-01-2003 – этим документом возможно пользоваться при проектировании воздуховода своими руками. В частности, данный норматив запрещает прокладывать воздуховоды из уборных через другие жилые помещения;
  • СНиП 2.08.02-89 – понадобится при проектировании воздуховодов в публичных зданиях и сооружениях.

Что же касается мощности вентиляции, то все зависит от числа и типа сантехнических устройств. Ориентироваться необходимо на такие значения: для 1-го писсуара норма – 25 м3/час, для унитаза – 50 м3/час. В то время, когда вентиляция устраивается в частном доме для санузла возможно принять минимальное значение 50 м3/час.

Сечение труб должно обеспечить достаточную пропускную способность

Выбираем тип вентиляции

В санузле может употребляться или естественная, или принудительная вентиляция. В первом случае воздушное пространство перемещается за счет отличия температур на входе и на выходе из воздуховода, а во втором – вентилятор, установленный конкретно в воздуховод, снабжает движение воздушных масс.

Приточно-вытяжная вентиляция видится в санузлах значительно чаще. В некоторых квартирах планировка выполнена так, что вентиляционный короб находится конкретно в уборной либо ванной, в таких случаях кроме того возиться с прокладкой горизонтальных воздуховодов не придется.

Обратите внимание! В туалете смогут наблюдаться сложности с подачей свежего воздуха, дабы не пришлось прокладывать приточный воздуховод возможно мало схитрить и покинуть щель между дверью и полом. Ширины в 2-3 см будет достаточно, при таких условиях свежий воздушное пространство будет поступать в уборную из квартиры.

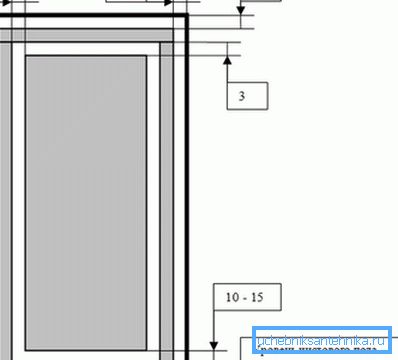

Размеры двери в уборную с вентзазором

В частных зданиях летом по причине того, что температура снаружи практически равна температуре в дома смогут наблюдаться неприятности с тягой. При таких условиях установка вентилятора в воздуховод есть вынужденной мерой. При таких условиях цена вентиляции мало вырастет.

Несложный вариант вентиляции

Заядлым дачникам часто приходится сталкиваться с тем, что вентиляция в дачном туалете или по большому счету отсутствует, или работает неудовлетворительно. Само собой разумеется, к запаху возможно притерпеться, но значительно несложнее вернуть работу системы.

Классическая дачная уборная – одинокий кирпичный либо деревянный домик, расположенный в укромном месте на садовом участке. Вся вентиляционная система при таких условиях сводится к установке нескольких труб.

Инструкция по монтажу воздуховодов включает в себя такие пункты:

  • в обязательном порядке необходимо обеспечить поступление свежего воздуха в выгребную яму под туалетом. Для этого употребляется простая канализационная ПВХ труба 110 мм, один ее конец находится конкретно в выгребной яме, а другой – возвышается над крышей туалета;

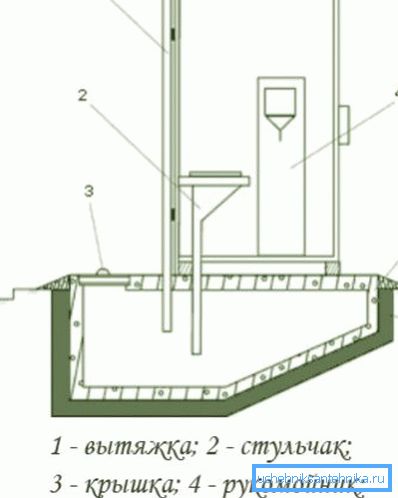

Схема простейшей вентиляции дачного туалета



Обратите внимание! В случае если этого не сделать, то, во-первых, процесс переработки отходов будет идти медленнее (так как бактериям также нужен воздушное пространство), а во-вторых, неприятный запах будет просачиваться в кабинку.

  • время от времени проветривания выгребной ямы не редкость не хватает, при таких условиях нужно будет установить простенькую приточно-вытяжную вентиляционную систему из пары труб;
  • в нижней части туалета будет находится приточная труба. Чтобы не уродовать внешний вид строения возможно вместо трубы установить в стенке приточный клапан;
  • в верхней части будет размещаться вытяжная труба, ее необходимо будет вывести наружу и немного поднять над крышей.

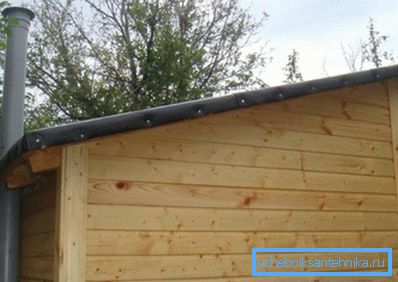

На фото вытяжная труба проходит вдоль задней стенки

Обратите внимание! В теплое время года естественная тяга возможно достаточно не сильный. Оказать помощь в таковой ситуации может установка дефлектора на воздуховод, КПД системы вырастет приблизительно на 20%.

Для удобства трубы возможно прокладывать вдоль задней стены туалета, а крепить их посредством простых хомутов. Справится с таковой вентиляцией туалета на даче своими руками сможет любой.

Вентиляция туалета в доме

С источником свежего воздуха мы уже определились – это будет маленькая щель, покинутая между дверью и полом. Все, что осталось сделать – организовать обычный отвод воздуха.

В то время, когда речь идет о том, как сделать вентиляцию в туалете дома, то возможно выделить 2 случая:

  • вентиляционный короб находится конкретно в санузле;
  • он находится в другом помещении.

В случае если короб находится в туалете – это можно считать успехом (не смотря на то, что и теряется некоторая часть свободного пространства). В разрезе видно, что любой короб имеет 3 канала – 1 большого сечения (неспециализированный) и 2 мельче (раздельно для туалета, кухни). Именно поэтому воздушное пространство из туалета попадает в свой канал, поднимается приблизительно на 3 метра вверх и лишь там поступает в шахту, где и смешивается с воздухом от других квартир.

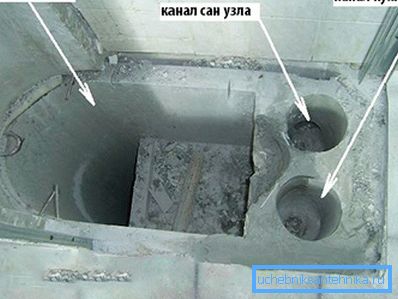

Вентиляционный короб в разрезе

Именно поэтому, при нормально работающей вентиляции, воздушное пространство из туалета либо из кухни ни при каких обстоятельствах не попадет в другое помещение. Вентиляционный короб в туалете разрешает обойтись без горизонтальных воздуховодов.

В частных зданиях с вентиляцией туалета дела обстоят существенно проще. Никто не мешает при жажде организовать отдельную вытяжку специально для санузла и ванной и вывести ее на крышу. При таком подходе кроме того при неисправности системы загрязненный воздушное пространство не попадет в квартиру.

В частном доме можно организовать отдельную вытяжку для туалета

Что касается неспециализированных рекомендаций, то дать совет возможно, разве что, не применять трубы малого диаметра. Для воздуховодов довольно часто применяют профильные трубы, в этом случае минимальным рекомендованным можно считать сечение 14х14 см.

Проверка работоспособности и устранение неисправностей

Работоспособность вентиляционной системы проверяется простыми подручными средствами. К вытяжной трубе достаточно поднести горящую спичку и понаблюдать за тем, как себя ведет пламя. Оно должно отклоняться в сторону решетки приблизительно на 45?, если оно только легко колеблется, значит вентиляция не работает в полную силу.

Поведение пламени говорит о рабочей вентиляции

Возможно с целью проверки приложить простую бумажную салфетку к решетке, она обязана удерживаться на ней за счет тяги. В случае если под рукой имеется соответствующее оборудование, то возможно измерить силу тяги.

Анемометр позволит измерить основные характеристики вентиляции

Самая популярная неприятность с работой воздуховодов отмечается в случае, в то время, когда воздушное пространство начинает не вытягиваться в трубу, а напротив. Другими словами вытяжной воздуховод начинает работать как приточный, это, мягко говоря, формирует неудобство.

Методы устранения данной неисправности зависят от обстоятельства происхождения:

  1. Через чур замечательная вытяжка – она за маленькое время способна пропустить через вентиляцию основную часть воздуха в квартире. Вследствие этого в комнатах создается маленькое разрежение и воздуховод в туалете начинает работать как приточный. Для устранения данной неприятности достаточно просто на время вытяжки открыть окна в квартире.

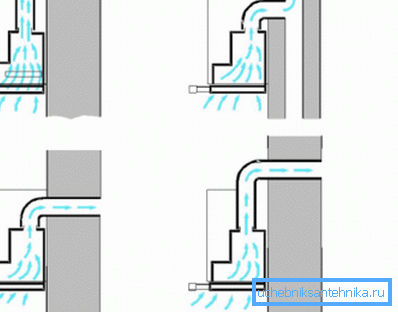

Мощная вытяжка может создать разрежение в квартире
  1. Соседи имели возможность вентиляционный короб, в следствии наблюдаются неприятности с вентиляцией у жильцов снизу. Тут возможно лишь дать совет обратиться к правоохранителям.

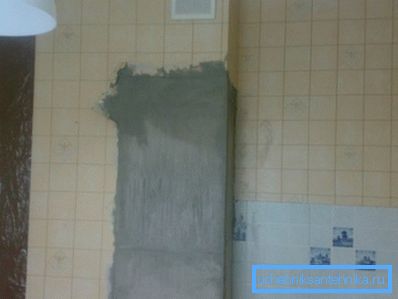

В этом примере незадачливым строителям пришлось восстановить вентиляционный короб
  1. В холод довольно часто очень холодный воздушное пространство дует из вентиляции в туалете. Обстоятельством этого есть отсутствие притока в квартире, с таковой проблемой довольно часто сталкиваются по окончании установки новых стеклопакетов. Единственное решение проблемы – установка приточных клапанов.

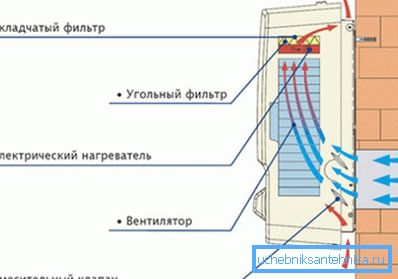

Приточная установка с подогревом воздуха

Обратите внимание! Так как в этом случае через клапаны будет поступать холодный воздушное пространство, необходимо поразмыслить о его подогреве. В случае если с отоплением неприятностей нет, то возможно разместить клапан за батареей, воздушное пространство будет подниматься вдоль радиатора и нагреваться от него.

В завершение

В туалете важность грамотной вентиляции не вызывает сомнений. Вряд ли кому-нибудь понравится в случае если очень специфические запахи будут попадать во все комнаты дома. Чтобы избежать самых распространенных ошибок при устройстве вентиляционной системы достаточно рекомендациям, предложенным в данной статье.

На видео в данной статье внимание уделено теоретической части вентиляции уборной.
