Как сделать вентиляцию на кухне самостоятельно

Кухня, несомненно, самое популярное место в доме и воздухообмен в этом помещении есть неотъемлемой составляющей комфортного проживания. Вопрос как сделать вентиляцию на кухне своими руками, не так сложен, каким он может показаться на первый взгляд, фактически каждому хорошему хозяину эта задача по плечу.

Но на протяжении установки направляться учесть ряд ответственных тонкостей, о которых потом и отправится обращение.

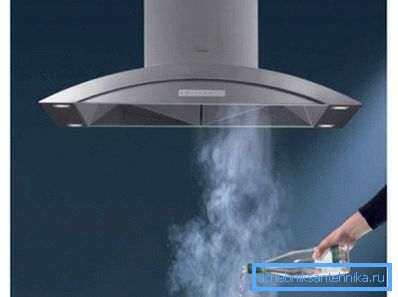

Фото кухонной вытяжки.

На что обратить внимание

Монтаж вентиляции на кухне своими руками дело несложное, но важное. Главным источником большинства побочных запахов есть газовая либо электрическая печь. Блокировать их поступление не сложно, необходимо только грамотно подобрать и установить кухонную вытяжку.

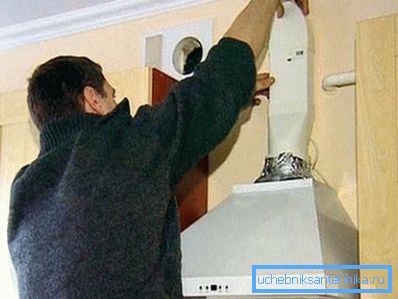

Монтаж вытяжки.

Разновидности вытяжек

Установка вентиляции на кухне своими руками начинается с подбора вытяжного агрегата над печкой.

Выбор тут довольно малый, руководствоваться направляться не только эстетической составляющей вопроса, но и практической целесообразностью.

Жесткое соединение пластиковой трубой.
  • Купольная конструкция видится достаточно довольно часто и больше подходит для помещений с классическим интерьером и планировкой. Относительным минусом можно считать только невозможность монтажа шкафа над ней.
  • Подвесная конструкция более компактна, она имеет маленькие размеры и замечательно помещается в пространство между печью и шкафом.
  • Угловая конструкция, как видно из названия, находится в углу и больше популярна на мелких кухнях с угловым размещением печей.
  • Встроенная конструкция возможно частным случаем подвесного варианта. Как сам агрегат, так и выводящие трубы всецело скрываются в навесной мебели и не портят неспециализированного интерьера помещения. Видится не довольно часто, поскольку серийные модели навесных шкафов, в большинстве случаев, меньше, нежели охват вытяжки.
Островная модель.
  • Островная конструкция предназначена для помещений с громадной квадратурой и высокими потолками. Купол есть частью печного комплекса базирующегося посредине помещения, отводные каналы наряду с этим скрываются в навесном потолке. Цена таких агрегатов довольно большая, плюс монтаж требует опытных навыков.
  • Вытяжки каминного типа по сути дела являются частным вариантом купольных конструкций. Они хоть и прекрасные, но достаточно громоздкие и не под любой интерьер подходят.

Принципиально важно: любой агрегат монтируется на высоте не меньше 800 мм от уровня нагревательных элементов либо газовых горелок.

Помимо этого фактически все разновидности вышеперечисленных конструкций смогут иметь два режима работы проточный либо эвакуирующий и циклический.

Эвакуирующий вариант по праву считается более практичным и надежным. Испарения и газы от печи принудительно выводятся за пределы помещения, в вентиляционную шахту либо конкретно на улицу.

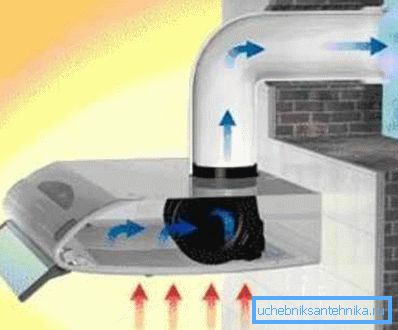

Эвакуирующий вариант.

Агрегаты, работающие по циклическому принципу, имеют встроенный угольный фильтр, он очищает испарения и газы, по окончании чего опять выбрасывает воздушное пространство в помещение. Такие модели не пользуются популярностью, поскольку очищается воздушное пространство не всецело, избыточное тепло наряду с этим не удаляется и фильтры достаточно быстро забиваются, а цена у них возможно большой.

В большинстве случаев, модели, работающие по циклическому принципу, монтируют в многоэтажных зданиях с газовой водонагревательной колонкой, где запрещена установка кухонных вытяжек с принудительным нагнетанием воздуха.

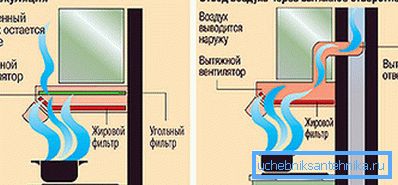

Варианты работы.

Расчет мощности

Кое-какие хозяева ошибочно уверены в том, что чем замечательнее двигатель, тем лучше. Он якобы выведет больше испарений и газов. Но большая часть существующих сейчас зданий имеют естественную вентиляцию.

Приток осуществляется за счет окон и входных дверей и в случае если установить неадекватно замечательный агрегат, то естественного притока будет не хватает и существует возможность происхождения обратной тяги из санузлов.

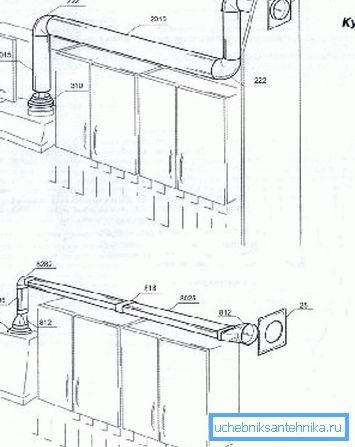

Монтаж разными трубами.

Принципиально важно: если вы все же решили ставить важную вытяжку, то вернуть вентиляцию на кухне возможно врезав в стенке дополнительный приток с улицы, оборудованный обратным клапаном либо установить вместо форточки оконной рамы приточный вентилятор.

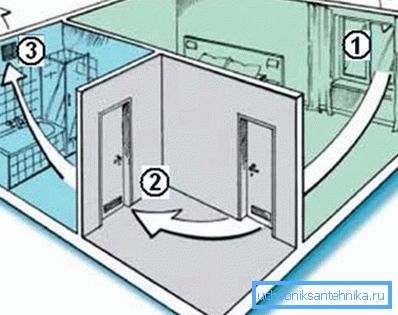

Естественная циркуляция воздуха.

В частных зданиях восстановление вентиляции на кухне выполняется за счет монтажа комбинированной приточно-вытяжной системы. Таковой подход снабжает приток воздуха комфортной температуры, что крайне важно зимний период.

Совет: объединение вентиляции кухни и санузла вероятно лишь в частных зданиях, но эксперты этого делать не советуют. В случае ошибки запахи из туалета смогут пойти в кухню либо напротив.

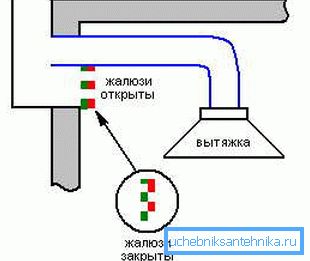

Схема комбинированной решетки.

В соответствии с существующим нормам и правилам, как для зданий с естественной, так и для помещений с принудительной вентиляцией, воздушное пространство в кухне должен обновляться приблизительно 12 раз за час. Исходя из этого, необходимо подбирать мощность агрегата. Каждая инструкция содержит информацию о том, сколько метров кубических в час вытягивает агрегат.

Вычислить рекомендованную мощность возможно самостоятельно. Для этого необходимо перемножить квадратуру комнаты, высоту потолка и количество обменных циклов (в этом случае циклов будет 12). Учтите, что утраты на протяженных воздуховодах с несколькими поворотами могут быть около 30% мощности.

К примеру, расчет для малогабаритной кухни в 6м?, с потолком 2,5м и воздуховодом около полутора метров буде смотреться так: 6 х 2,5 х 12 х 1,3 = 234м?.

Вертикальный обратный клапан в вентиляционной шахте.

Эксперты нашего сайта сделали расчеты и представили в таблице приблизительные данные для наиболее распространенных вариантов помещений.

Квадратура кухни Высота потолков Мощность агрегата
6м? 2,5м 234м?/ч
9м? 2,5м 351м?/ч
12м? 2,5м 468м?/ч
12м? 561м?/ч
15м? 2,5м 701м?/ч

Совет: при покупке обратите внимание на паспортные данные характеризующие уровень шума, издаваемый агрегатом, он не должен быть больше 50дб.

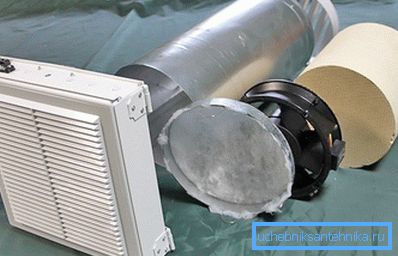

Клапан с фильтром для принудительного притока с улицы.

Советы по монтажу

Независимый монтаж любого агрегата дома требует комплексного подхода. Сюда входит не только механическая составляющая, другими словами яркая сборка и крепление конструкции, но и грамотное подключение к электросети.

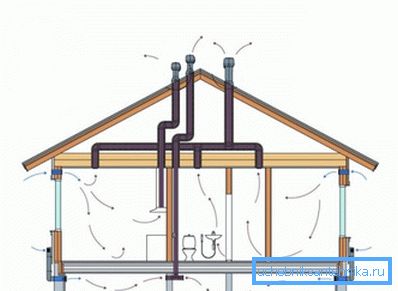

Вентиляция в частном доме.

Подключение к сети

Вытяжка либо принудительная вентиляция на кухне своими руками обязана подключаться с обязательным соблюдением всех правил электробезопасности. Кухня, в соответствии с нормам, принадлежит к помещениям повышенной опасности с агрессивной средой. Связано это с тем, что электрооборудование агрегата находится в ярком контакте с мокрыми, жирными испарениями, и при неправильном подключении вероятен пробой на корпус.

Исходя из этого вилку в розетку не хватает, необходимо обеспечить надежное, стабильное заземление. Если вы являетесь обладателем квартиры в новостройке, то тут все просто. Правильно все розетки там должны быть оборудованы заземляющим контуром.

Розетка с заземлением.

В остальных случаях заземление необходимо будет обустраивать самостоятельно. Не пугайтесь, вам не нужно будет вбивать в землю железные стержни. Любой распределительный электрический щит в высотном здании в обязательном порядке имеет заземляющий контур.

Его вы заметите сходу, земля может находиться на железной трубе, по которой заводится кабель, в большинстве случаев, на ней приварен болт с резьбой. Либо будет снабжена особая клемма на железном корпусе шкафа. Обозначается заземляющий контур тремя параллельными линиями, выполненными в виде импровизированной стрелочки.

Заземляющий контур заводится в квартиру бронзовым проводом сечением не меньше 2,5 мм?. Если вы решили запитать агрегат через стационарную скрытую проводку, то нужно установить на фазу разделительный автомат, рассчитанный на 6,3А.

Значок заземления

Принципиально важно: если вы не желаете нажить большие проблемы, ни за что не применяйте для заземления водопроводные, отопительные и тем более газовые трубы. Штраф это самое малое что угрожает. Хуже в случае если в следствии пробоя кого-то ударит током либо в газовой магистрали проскочит электрическая дуга.

Главные моменты монтажа

Сама конструкция значительно чаще крепится анкерными болтами сечением не меньше 10 мм. Все эксперты рекомендуют сходу за агрегатом устанавливать обратный горизонтальный клапан. Это несложная конструкция, складывающаяся из перекрывающей пластины и кожуха, она страхует систему от происхождения результата обратной тяги. Ее возможно изготовить своими руками, но мы рекомендуем приобрести заводскую, цена у нее маленькая.

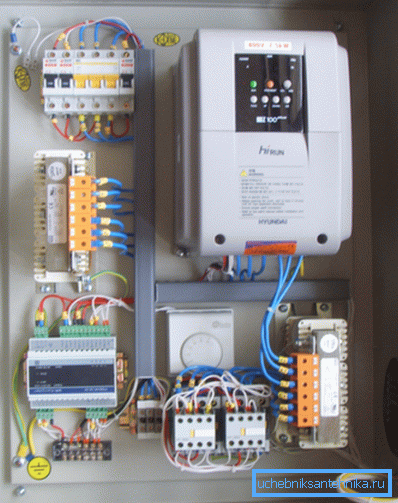

Заземление в шкафу.

Перед тем как установить вентиляционную решетку на кухне, убедитесь в том, что воздуховод чистый и имеется обычная тяга. Автостраду возможно монтировать при помощи твёрдых либо гофрированных труб. Мы рекомендуем применять гофру, поскольку твёрдые конструкции не смотря на то, что и прекраснее, но имеют склонность издавать посторонние звуки на протяжении работы.

Трубу не рекомендуется заводить вовнутрь вентиляционной шахты, в большинстве случаев, она фиксируется при помощи хомутов. Промазывать силиконом стоит лишь соединение с твёрдыми трубами, гофра и без того хорошо ложится.

На видео в данной статье продемонстрирован процесс монтажа.

Вывод

В итоге хочется подчернуть, что любую вытяжку необходимо чистить минимум 2 раза в год. Профосмотр агрегата и соединений нужно делать хотя бы раз в год. Как видите, установка вентиляции на кухне своими руками в полной мере настоящая задача, было бы желание.

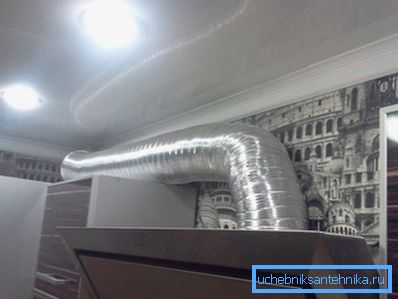

Открытая гофра.
