Как устроена фильтровентиляционная система? Для чего она может использоваться? Как именно обеспечивается очистка фильтров в ней? Мы попытаемся ответить на эти вопросы, а заодно познакомить читателя с несколькими конкретными примерами техники этого типа.

Приточно-вытяжная фильтрующая установка

Что это такое

Принцип работы

Так именуется техника, которая предназначена для очистки воздуха от возможно вредных для работоспособности и здоровья людей техники примесей (просматривайте кроме этого статью "Вентиляция с рекуперацией: устройство, оценка эффективности, независимое изготовление").

Классическая система вентиляции делает эту функцию за счет воздухообмена с окружающей средой. В отличие от нее, фильтровентиляционное оборудование работает по замкнутому циклу: очищенный от загрязнений воздушное пространство возвращается в то же помещение, в котором был отобран.

Уточним: стационарная фильтровентиляционная установка все-таки может осуществлять частичный воздухообмен с улицей. Потому, что, кроме насыщения воздуха механическими загрязнениями, многие производства связаны с трансформацией его состава, обновление атмосферы в цеху либо мастерской все-таки может потребоваться.

Фильтрация осуществляется механически, при прохождении воздуха через целлюлозные фильтры. В большинстве случаев, фильтры улавливают до 99%  загрязнений. Минимальный размер частиц, задерживаемых при фильтрации - 0,3 - 0,05 микрона.

Области применения

Где может употребляться фильтровентиляционная система?

В неспециализированном-то, во всех областях индустрии, где разработка производства подразумевает загрязнение воздуха пылью, аэрозолями и дымом.

  • В автомобилестроении и машиностроении фильтрация воздуха нужна при производстве сварочных работ, при пескоструйной очистке металлических конструкций и при их покраске.
Сварка в аргонной среде. Дым, поднимающийся над швом, не так чтобы полезен для здоровья сварщика.
  • В металлургии воздушное пространство загрязняется при окислении прочих примесей и углерода продувкой воздуха через расплав чугуна, при холодной и тёплой деформации проката, при выгорании термосмазок на оправке на протяжении вальцевания и т.д.
  • Химическая индустрия в представлении не испытывает недостаток: производство пластиков, минеральных удобрений либо серной кислоты воздуха, прямо скажем, не озонирует.
  • Столь невинная область, как фармацевтика - и та отметилась технологическими процессами с повышенным пылеобразованием: при сухом таблетировании препаратов воздушное пространство насыщается громадным числом взвесей.
  • Деревообработка сопровождается образованием не только опилок и стружки, но и небольшой древесной пыли, оседающей в дыхательных дорогах.
  • Производство красок, лаков, стройматериалов, мебельное производство также возможно смело вносить в перечень: часть операций сопровождается значительным загрязнением воздуха в промышленной территории.
  • Наконец, фильтровентиляционный модуль много лет употреблялся в системе гражданской обороны для защиты убежищ от отравляющих радиоактивной пыли и веществ. Но, те устройства имели мало неспециализированного с современными промышленными установками: вместо самоочищающихся целлюлозных фильтров употреблялись одноразовые, применяющие активированный уголь.
Установки для бомбоубежищ.

Знакомство с рыночными предложениями

Давайте изучим пара предложений современного рынка.

EDS

Под этим лаконичным заглавием прячется замечательная промышленная система очистки воздуха от компании Plymovent Group.

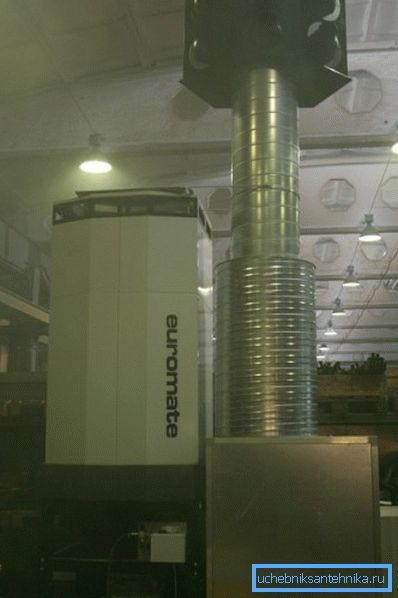

Установка EDS.

Приведем ее главные характеристики.

Параметр Значение
Объем перемещаемого воздуха 198000 м3/час
Дальность воздушного потока 50 м
Габариты установки 2340х1100х5425 мм
Производительность фильтра 9000 м3/час при неспециализированной площади фильтра 150 м2
Производительность вентилятора 11000 м3/час
Электрическая мощность 7500 ватт

Набор поставки включает полный комплект крепежа и оборудования для ввода установки в эксплуатацию. Поставка - в полусобранном виде, на четырех поддонах. Сборка требует минимальной квалификации и возможно выполнена своими руками, с применением минимального комплекта  инструмента.

Нюанс: для перемещения поддонов с установкой все-таки пригодится погрузочная техника. Их суммарный вес - 860 кг.

ПМСФ-1

Так именуется мобильной фильтровентиляционный агрегат, произведенный отечественным ЗАО "СовПлим".  Устройство способно отфильтровывать частицы размером более чем 0,1 микрона и предназначено в первую очередь для применения при сварочных работах.

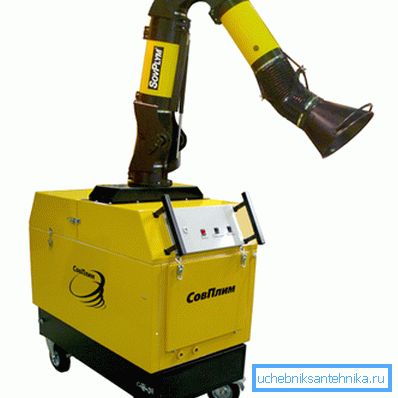

Мобильный фильтр ПСМФ.

Инструкция по монтажу агрегата предельно несложна:

  1. Он устанавливается вблизи места сварки.
  2. Подвижный раструб выставляется конкретно над швом.
  3. Вентилятор включается тумблером на лицевой панели.

Что с чертями?

Параметр Значение
Электрическая мощность 1100 Вт
Производительность 1200 м3/ч
Фильтрующая поверхность 15 м2
Масса 200 кг
Уровень шума 75 дБ
Напряжение питания 220 В
Габариты шасси (без вытяжки) 650х1300х1005 мм

Цена агрегата - 165000 рублей.

Кассетный фильтр MDB

Это не независимое фильтровентиляционное устройство - всего лишь кассетный фильтр для него, произведенный уже привычным нам ЗАО "СовПлим".

Нам занимателен механизм его работы и, основное, самоочистки.

Устройство кассетного фильтра.
  • Загрязненный воздушное пространство поступает через всасывающий патрубок 1 и, пройдя встроенный искрогаситель, направляется к фильтрующим кассетам 2.

Любопытно: воздухораспределительный щиток распределяет поток по всей поверхности фильтров, кроме обстановку, в то время, когда какие-то их участки загрязняются стремительнее остальных.

  • Прошедший кассеты воздушное пространство выводится через патрубок 6.
  • Механизм самоочистки содержится в краткосрочной подаче сжатого воздуха через клапан 3. Импульс выбивает накопившуюся пыль из стен кассеты; она попадает в бункер 4 и потом в пылесборник 5.

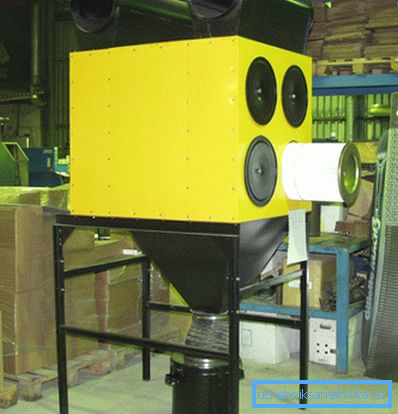

На фото - фильтр с частично вынутой кассетой.

Заключение

Будем считать наше знакомство с этим классом вентиляционного оборудования состоявшимся (см.кроме этого статью "Вентиляция многоэтажного дома: обслуживания и особенности устройства").

Дополнительную данные о том, какой возможно современная фильтровентиляционная система, предложит видео в данной статье. Удач!
