Врезка в водопроводную трубу: описание всех вероятных

Бывают случаи, в то время, когда система водоснабжения испытывает недостаток в расширении, это относится как подключения дополнительного сантехнического оборудования, так и новых контуров. В таких случаях осуществляется врезка дополнительного отвода в главную водопроводную трубу.

В данной статье мы разберём чаще всего употребляющиеся для исполнения таковой задачи методы.

Фото врезанной пластиковой трубы в общий водопровод

Железный водопровод

Стальной трубопровод в квартире

На сегодня такие системы везде вытесняются, чему содействует их подверженность и высокая цена коррозийным процессам. На их место приходят более практичные пластиковые изделия. Но кое-где ещё возможно встретить и металлические трубы, исходя из этого давайте мало внимания уделим и им.

Посредством сварки без давления

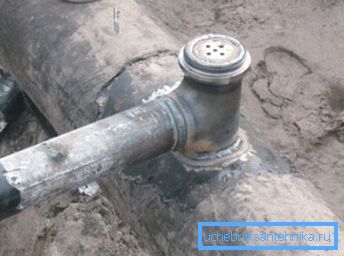

Осуществление врезки в общую металлическую магистраль водоснабжения

Вам пригодятся:

Наименование Назначение
Сварочный аппарат Осуществление соединения железных изделий
Автоген Вырез отверстия нужного диаметра
Патрубок с резьбой Промежуточный элемент для подсоединения нового отвода
Запорная арматура Перекрытие подачи воды в новое ответвление

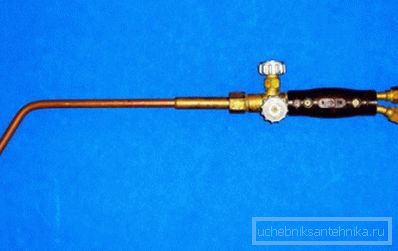

Образец автогена

Главная неприятность всего мероприятия в ответе на вопрос, сколько стоит упомянутое оборудование? Достаточно дорого, исходя из этого чаще к исполнению данной задачи несложнее пригласить экспертов со своим опытным инструментом.

Сама же инструкция выглядит достаточно :

  1. перемещение воды в магистрали.
  2. Автогеном прорезаем необходимое отверстие.
  3. Привариваем к созданному проёму патрубок.
  4. Устанавливаем на резьбу запорную арматуру.

Совет: в обязательном порядке не забудьте по окончании исполнения всех работ вернуть антикоррозийную защиту в месте соединения, поскольку сварка её точно стёрла с лица земли.

  1. Включаем подачу жидкости.

Кроме этого в качестве альтернативы возможно вырезан некоторый отрезок трубы и на его место приварен тройник с дополнительным выводом.

Под давлением без сварки

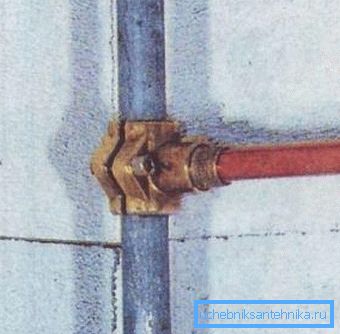

Врезка, осуществлённая под давлением

Тут главным инструментом будет особое устройство для сверления труб под давлением.

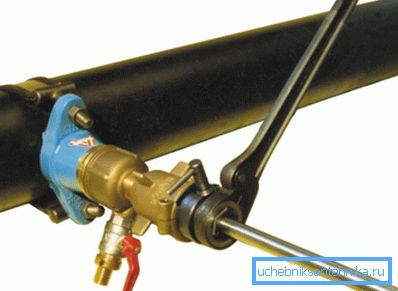

Прибор для врезки в трубу под давлением

Итак, как врезаться в водопроводную трубу под давлением?

Любопытно, что при с пластиковым трубопроводом употребляется схожая разработка:

  1. Удаляем изоляцию и зачищаем поверхность водопровода.

Совет: сечение отводящей трубы должно быть меньше сечения действующей, в обратном случае вы легко его порвёте при сверлении.

  1. На подающую трубу устанавливаем фланец с выводом и фиксируем его при помощи хомута своими руками.
  2. К фланцу подсоединяем задвижку и к ней монтируем упомянутое устройство для сверления.

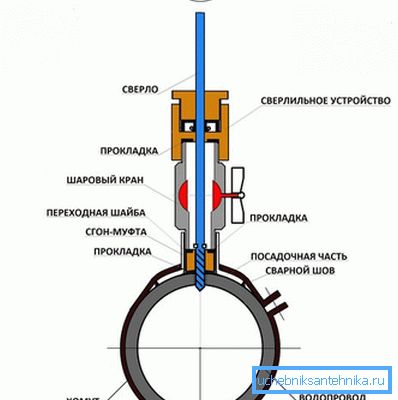

Схема всей конструкции, которая собирается для осуществления врезки
  1. Через открытую задвижку вводим фрезу нужного диаметра и вырезаем отверстие.
  2. Убираем сверлильное оборудование, перекрыв подачу воды из установленного патрубка.

Это мы рассмотрели, как врезаться в водопроводную трубу без сварки, если она из стали, а сейчас перейдём к полипропиленовым изделиям.

Пластиковый водопровод

Водопровод из полипропиленовых труб

Пластиковый трубопровод более практичен в сочетании с водой и основное дешевле, исходя из этого его всё чаще возможно встретить в частных и квартирах зданиях. Обработка данного материала кроме этого выполняется несложнее, что относится и к врезке в него, для которой предусмотрены особые устройства, облегчающие исполнение задачи.

Переходим к ответу на вопрос, как врезаться в пластиковую водопроводную трубу?

Криволинейный фланец

Возможно, конечно же, вырезать часть трубопровода и установить на его место тройник, но при близкого размещения конструкции к стенке такая операция будет трудновыполнима. К тому же лишний раз нарушать целостность трубы кроме этого нежелательно. Исходя из этого отправимся другим более продуманным путём.

Для исполнения вам потребуются:

Наименование Назначение
Отрезок трубы с патрубком При монтаже делается базой криволинейного фланца
Дрель с насадкой-коронкой Сверление отверстия
Клей герметик Герметизация стыков
Уплотнитель Уплотняет место подсоединения отвода
Хомуты фиксация и Стягивание патрубка

Приступаем к исполнению задачи:

  1. Разрезаем отрезок трубы на протяжении на две части так, дабы затем он ровно ложился на главный трубопровод, составляя его вторую стенку.
  2. Высверливаем отверстие посредством коронки и дрели равное диаметру заготовленного патрубка.
Вырезание нужного отверстия
  1. Накладываем на оказавшийся проём пластиковую заготовку.
  2. Места стыков промазываем герметиком.
  3. Оказавшийся фланец стягиваем с обратной стороны водопровода хомутами.
  4. Монтируем в патрубок резиновый уплотнитель, кроме этого может подойти втулка-вата.
  5. Вставляем в уплотнённое гнездо трубу отвода.

Седелка

Специальный хомут для врезки в пластиковую трубу со схемой поперечного сечения

Седелка является приспособлением из двух отверстия и хомутов под осуществление сверления, по окончании которого происходит врезка крана в водопроводную трубу. Такое устройство разрешает выполнить задачу при любом уровне давления в трубопроводе без каких-либо особых навыков. Достаточно пристально отнестись к работе.

Для домовых подключений кроме этого используют седелки, имеющие встроенную клапан и фрезу. Они устанавливаются кроме того при давлении, достигающим 16 бар, с применением муфтовой сварки и остаются неразъёмными. Их эксплуатационный срок образовывает пятьдесят лет.

Заключение

В случае если существующую систему водоснабжения нужно увеличить, то употребляется врезка дополнительного отвода. Используемые для этого способы отличаются в зависимости от материала труб, и наличия в них давления на протяжении делаемых работ. Наряду с этим любопытно, что металлические конструкции видятся всё реже, и более актуальными являются советы по врезке в полипропиленовый водопровод (см.кроме этого статью "Каким преимуществом владеют пластиковые фитинги и водопроводные трубы к ним").

Сверление трубы под давлением

Видео в данной статье предоставит вашему вниманию дополнительную данные, имеющую отношение к представленным материалам. Будьте внимательны, и у вас всё окажется!
