Водопроводная полиэтиленовая труба: нормативная

Как практичны водопроводные напорные трубы из полиэтилена? Какими стандартами регламентируется их производство? Какими методами возможно выполнить монтаж водопровода из полиэтиленовых труб - своими руками и с применением промышленного оборудования? Попытаемся ответить на эти вопросы.

Первое знакомство

Что мы знаем о полиэтилене? Это самый недорогой и распространенный в мире пластик, приобретаемый полимеризацией газа этилена. Он стоек к кислотам, низким температурам и щелочам, легко переносит большие сильные удары и механические нагрузки благодаря вязкости и амортизирующим свойствам.

Увидьте: эластичность полимера сохраняется при отрицательных температурах, исходя из этого водопроводные трубы из полиэтилена смогут переносить замерзание воды в них без разрушения. Труба растягивается, а по окончании разморозки возвращается к исходному размеру.

В зависимости от условий полимеризации различают полиэтилен низкого (ПНД), среднего (ПСД) и большого (ПВД) давления:

От механических свойств пластика зависит то, какой прочностью владеет произведенная из него полимерная водопроводная труба. Наиболее прочны изделия из ПНД.

Рабочая температура труб ограничена 40 - 60С: при большей температуре полимер начинает размягчаться.

Нормативная документация

Требования к качеству труб изложены в ГОСТ 18599-2001. Выделим кое-какие моменты, имеющие практическое значение при их эксплуатации и выборе.

Главные эксплуатационные параметры трубы - это:

• Номинальный диаметр. Он может принимать значения от 10 до 1200 мм.
• Номинальная толщина стены. Ее значение варьируется от 2 до 59,3 мм.
• MOP - большое штатное давление. Измеряется в мегапаскалях. Для пересчета в более привычные кгс/см2 достаточно умножить MOP на 10,2.
• SDR - стандартное размерное отношение, отношение наружного диаметра к толщине стены. Чем меньше SDR, там больше расчетное рабочее давление.

• MRS - так называемая долгая прочность материала, измеряемая в мегапаскалях. Данный параметр с пара туманным описанием постоянно отображается в наименовании трубы.

Как просматривать предусмотренные стандартом обозначения?

В их состав входят:

1. Указание на прочность материала. ПЭ 32 свидетельствует полиэтилен с MRS=3,2 МПа, ПЭ 63 - с MRS 6.3 МПа и т.д.
2. Параметр SDR.
3. Номинальные толщина и диаметр стенок.
4. Назначение трубы (питьевая либо техническая).
5. Указание на ГОСТ 18599-2001.

К примеру, называющиеся "ПЭ 100 SDR 11 - 32 х 3 питьевая ГОСТ 18599-2001" прячется полиэтиленовая водопроводная труба 32 мм с 3-миллиметровой стенкой, произведенная из материала с MRS = 10 МПа для питьевых потребностей.

Помимо этого:

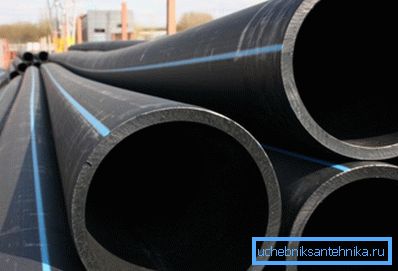

• Цвет трубы - тёмный (как вариант - тёмный с светло синий полосами) либо светло синий.

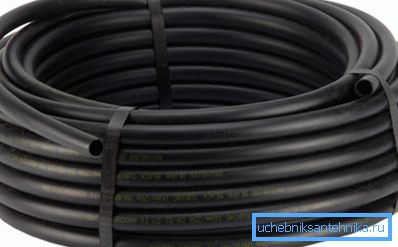

Но: произведенные из ПЭ 32 изделия должны иметь только черный цвет.

• При диаметре до 180 мм трубы смогут поставляться в бухтах, на катушках и в прямых отрезках. При большем диаметре - лишь в прямых отрезках.
• Изделия должны иметь ровные поверхности - наружную и внутреннюю. Допускается только маленькая волнистость.

Монтаж

Как собрать водопровод из полиэтиленовых труб, поставляемых в прямых отрезках? Методы соединения зависят, в первую очередь, от толщины и диаметра стены.

Стены более чем 4 мм

Тут в качестве главного метода монтажа выступает стыковая сварка. Для оплавления торцов труб употребляется плоский, покрытый антиадгезивным покрытием электрический нагревательный элемент ("зеркало"); центровка и последующий труб прижим обеспечиваются ручным, механическим либо (при громадном диаметре) гидравлическим приспособлением.

Упрочнение прижима равняется 1,5 кг/см2; фиксации и время нагрева определяется толщиной стены трубопровода:

Не обращая внимания на низкую теплопроводность полимера, полноценной защиты от замерзания при низком расходе воды через трубопровод он не снабжает. Наружный водопровод из полиэтиленовых труб постоянно прокладывается ниже уровня промерзания грунта; соответственно, смета на прокладку водопровода из полиэтиленовых труб волей-неволей будет включать земляные работы, а зимой - еще и оттаивание верхнего слоя земли.

Любопытно, что сваренные стыковой сваркой плети часто употребляются для реконструкции ветхих металлических и чугунных магистралей водоснабжения, причем не всегда эти работы требуют проведения раскопок.

Методы протяжки полиэтиленовой трубы в ветхий водопровод возможно отнести к двум главным категориям:

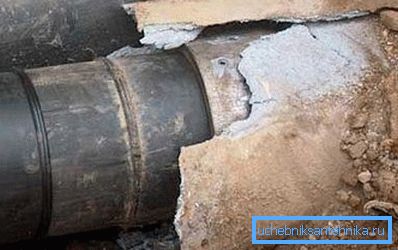

1. Пропуск через ветхую магистраль трубы меньшего диаметра. Меньшая шероховатость полиэтилена если сравнивать с металлами компенсирует уменьшившийся просвет; но отложения на стенках ветхих труб смогут сделать протяжку проблематичной. Кроме того не обращая внимания на предварительную механическую очистку: иногда ерш неспособен совладать с долгими наслоениями ржавчины и извести.

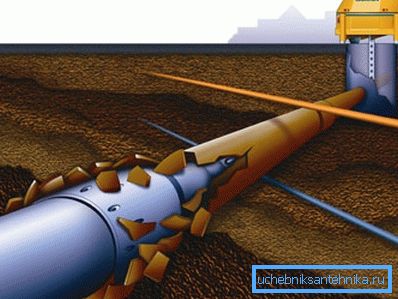

1. Пропуск трубы того же диаметра с предварительным разрушением ветхого трубопровода. В этом случае через ветхую трубу предварительно протаскивается тросом гидравлический калибратор, который циклически увеличивает и сокращает свой наружный диаметр, разрушая ветхую магистраль и вдавливая ее фрагменты в грунт.

Стены менее 4 мм

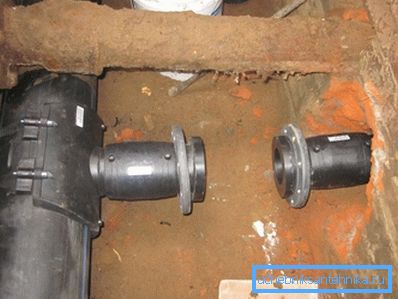

При маленькой толщине стенок сборка водопровода из полиэтиленовых труб своими руками может осуществляться посредством электросварных либо компрессионных фитингов.

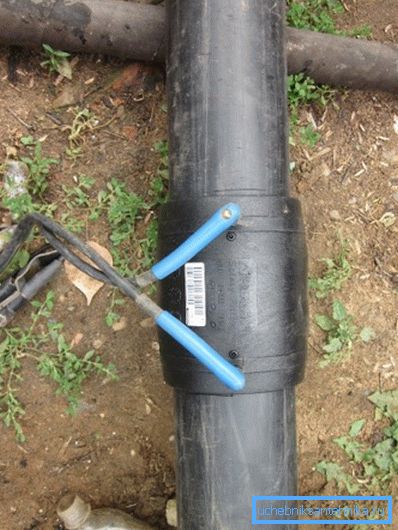

• В первом случае раструбные фитинги надеваются на концы труб, по окончании чего на их контактные клеммы подается ток напряжением 12 вольт. Разогрев встроенного в фитинг спирального нагревателя ведет к тому, что он надежно сплавляется с трубой.

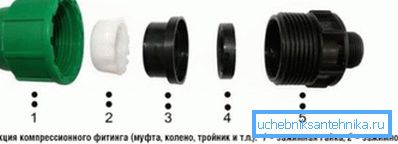

• Компрессионный фитинг обжимает трубу резиновым кольцевым уплотнителем при затягивании накидной гайки. Данный метод соединения не требует применения какого-либо инструмента, не считая ножниц для резки труб. Течей при сборке окажет помощь избежать несложная инструкция: будьте внимательны при позиционировании резинового уплотнительного кольца и избегайте его попадания мимо паза между корпусом фитинга и трубой.

Заключение

Будем сохранять надежду, что нам удалось ответить на все интересующие читателя вопросы. Как неизменно, дополнительную тематическую данные ему предложит видео в данной статье. Удач!
