Трубогиб для трубы самому

Одним из наиболее востребованных материалов, при проведении строительных работ самого различного вида, являются железные трубы. В частности, речь заходит о профильных трубах прямоугольного сечения. В домашнем хозяйстве они употребляются для изготовления разных конструкций от беседок, до навесов и пристроек. И любой, кто имел с ними дело, знает, что достаточно часто бывает нужно эти трубы согнуть.

Задача возможно решена несколькими методами, одним из наиболее действенных среди которых есть применение трубогиба. Данный особый инструмент возможно обнаружить строительном рынке без неприятностей. Но стоит заявить, что цена на подобные приспособления часто бывает высока.

Совет! В случае если обращение не идёт о профессиональной деятельности, то в целях экономии значительно целесообразнее будет изготовить трубогиб для трубы своими руками.

Сфера применения

Навес из гнутых труб

Для наиболее полного понимания вопроса необходимо пара слов сказать о том, где как раз используются трубогибы. Как и было сказано выше, основная сфера применения этих приспособлений – это строительство, где загибание трубы довольно часто есть нужным действием. Основная неприятность в том, что без особого приспособления данный процесс осуществим очень сложно. Без залома стенок загнуть профильную, да и любую другую трубу не редкость фактически нереально. Но, в случае если применять трубогиб, то возможно добиться равномерного загибания трубы на угол до 180 градусов без каких-либо последующих неприятностей.

Какими бывают трубогибы

Гидравлическое устройство с ручным приводом Ручной агрегат для профильных труб

Что касается того, какие конкретно типы трубогибов возможно встретить, то тут нужно заявить, что разновидностей этого особого приспособления существует достаточно большое количество и различаться они будут по целому ряду показателей.

  • В первую очередь, речь заходит о том, что возможно встретить опытные модели и варианты для, так сказать, хозяйственного применения. Различаться они будут не только своими габаритами, но и принципом работы. Имеется в виду, что в воздействие опытные модели приводятся в большинстве случаев от электромотора и при работе употребляется гидравлика, а вот бытовые трубогибы будут, вероятнее, механическими и работать благодаря мускульной силе человека. Как несложно додуматься, ручной трубогиб будет существенно компактнее и дешевле своего опытного аналога.
  • Кроме упомянутых выше различий возможно упомянуть, что трубогибы отличаются между собой по диаметру труб, с которыми смогут работать.
  • Модели кроме этого отличаются и по методу загибания. Так возможно выделить трубогибы арбалетного, пружинного и сегментного типа.

Принцип работы

Трубогиб в работе

Перед тем как перейти к рассмотрению процесса сборки для того чтобы приспособления, как ручной трубогиб, необходимо пара слов сказать о том, на чём основан принцип его действия. А сущность пребывает в том, что труба, помещаемая в станок, загибается либо около округлого шаблона, имеющего заданный радиус поверхности, либо же загибание происходит в следствии равномерного механического нажима на её поверхность с одной из сторон. Предпочтительнее как правило, поскольку несложнее в изготовлении будет второй вариант. Именно он и будет рассмотрен ниже.

Изготовление

Изготовление каркаса

Чтобы изготовить качественный станок для загибания труб, работы направляться проводить поэтапно.

Подготовка

Как и как правило, в случае если необходимо качественное исполнение работ, затевать их направляться с тщательной подготовки. И обращение тут идёт не только о том, что необходимо заготовить материалы, каковые потребуются, но и стоит позаботиться о том, дабы все нужные инструменты были в наличии.

Материалы и инструмент

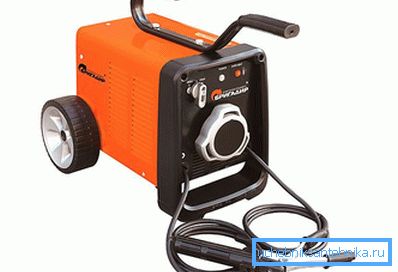

Инструмент Сварочный аппарат
  • Железный уголок. Из него будет изготовлен сам каркас станка. Не смотря на то, что возможно применять и другой материал, вроде тех же профильных труб.
  • Потребуются три вращающихся на подшипниках вала. Возможно поискать готовые, но возможно изготовить их и самостоятельно.
  • Не обойтись будет и без элементов крепежа вроде разных болтов и штанг.
  • Болгарка с отрезными дисками по металлу.
  • Сварочный аппарат.
  • Измерительные приспособления (рулетка, уголок, уровень и пр.).
  • Рабочий инструмент (комплект ключей, отвёртки, молоток и пр.).
Чертеж

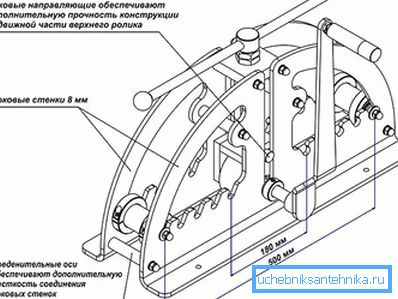

Кроме этого, нужно изготовить самостоятельно либо позаимствовать из особой литературы чертежи будущего приспособления. Так, возможно будет ещё на этапе подготовки определиться с нюансами конструкции, что существенно ускорит яркий процесс сборки.

Каркас

Каркас

В случае если все подготовительные этапы выполнены, возможно переходить к работам. Для начала нужно изготовить несущий каркас трубогиба. Тут нет ничего сложного. Изготавливается он из железного уголка либо труб. Материал режется при помощи болгарки и элементы конструкции скрепляются сваркой. Возможно добавить, что физические габариты каркаса возможно выбирать, исходя из личных мыслей, но наряду с этим наиболее оптимальной высотой каркаса будет, если он на пара сантиметров выше пояса человека, которому предстоит работать.

Совет! В случае если применять термины геометрии, то каркас по солидному счёту представляет собой параллелепипед. Не смотря на то, что возможно применять и иные варианты.

Валы

Валы

По окончании того как основной каркас готовься , к нему крепятся вращающиеся валы. Для этих целей возможно применять крепёжные хомуты, каковые или притягиваются к каркасу болтами, или крепятся способом приваривания. Неспециализированный суть в том, что два вала должны быть закреплены поперёк верхней плоскости каркаса. В случае если валы изготавливаются самостоятельно, то как пример, возможно привести обрезки стального лома нужной длины, на каковые с обеих сторон надеты шариковые подшипники.

Потом нужно изготовить маленькую вспомогательную конструкцию для установки третьего вала. Речь заходит о том, что устанавливаться он должен так, дабы его возможно было двигать в вертикальной плоскости. Для этого его крепят на особую железную рамку, с возможностью регулировки по высоте. К этому валу прикрепляется рукоятка для его вращения. Для большей надёжности конструкции и облегчения работ с приспособлением все валы возможно дополнительно соединить между собой при помощи цепной передачи. Для этого к валам привариваются звездочки. В следствии получается, что при вращении одного из них, будут вращаться все три.

Окончание работ

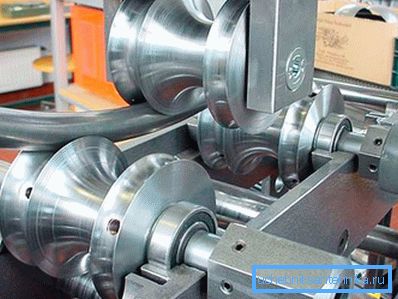

Трубогиб готов к работе

В качестве завершающего этапа работ возможно провести внешнюю обработку всего приспособления. Имеется в виду его покраска либо покрытие иным антикоррозионным составом. Так как для изготовления приспособления употребляется по большей части металл, такая обработка есть нужной. Затем трубогиб можно считать готовым.

Работать приспособление будет следующим образом:

  • Вал, установленный на штативе, поднимается вверх.
  • Труба вставляется между ним и двумя валами на каркасе.
  • Верхний вал опускается до плоскости трубы и закрепляется с маленьким нажимом на поверхность.
  • При помощи рукоятки вал вращается, и труба движется между валами, получая определённую нагрузку на сторону, получая наряду с этим маленький радиус изгиба.
  • После этого вал подтягивается ещё мало, и труба протягивается в обратном направлении, а радиус изгиба возрастает.
  • Процедура повторяется , пока труба не примет нужный радиус изгиба.
Согнутые трубы Так, возможно добиться равномерного загибания трубы фактически до кольца, наряду с этим повреждения стенок не будет, соответственно, она сохранит все эксплуатационные свойства.

Возможно добавить, что в целях усовершенствования приспособления и облегчения работы с ним, к станку достаточно нужным будет прикрепить электромотор. Благодаря его применению работы будут проводиться значительно стремительнее и несложнее, но наряду с этим будет привязка к электросети и лишние киловатты на счётчике.

Изготовить ручной трубогиб достаточно просто. К тому же именно поэтому возможно сэкономить достаточно приличную сумму, поскольку кроме того в случае если все материалы для изготовления приобрести, цена вопроса будет на пара десятков тысяч рублей меньше, чем приобретение готового варианта. В случае если же все нужные инструменты и материалы под рукой и имеется некоторый опыт по обращению со всем этим, работы возможно осуществить за выходные.

В завершение небходимо отметить, что работы по изготовлению трубогиба возможно травмоопасные, а потому правила техники безопасности являются обязательными и должны соблюдаться неукоснительно.
