Труба с резьбой – изготовление, использование и особенности

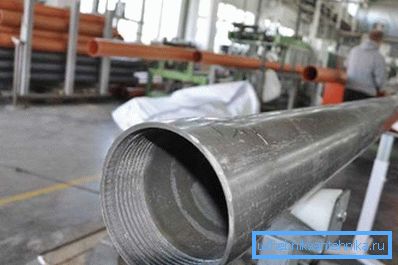

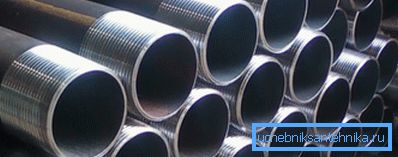

Для соединения железных труб применяют пара способов, а также резьбу. Она хорошо зарекомендовала себя при монтаже запорной арматуры. Данная статья будет посвящена методам нарезания внутренней и наружной резьбы на трубе, и инструментам и приспособлениям, каковые наряду с этим используют.
Типы инструментов
В этом случае нас интересует трубный комплект.
Он складывается из:
- нескольких клуппов, плашек и метчиков, предназначенных для нарезки резьб разных диаметров;
- держателя для удобства работы;
- дополнительные инструменты, а также, клещи и струбцина.
Правила нарезки
Процесс ведется по определенному алгоритму. В случае если инструкция не будет соблюдаться, появление брака либо поломка нарезного приспособления лишь дело времени.
Совет: выполняйте правила техники безопасности при работе с метчиками и плашкой, в противном случае это может привести к травмам рук.
Основные требования, каковые предъявляются к процессу и приспособлениям:
- Запрещается создавать нарезку тупым и неисправным инструментом.
- Требуется предварительная подготовка железной трубы, для чего снимается с участка будущей резьбы слой грязи, ржавчины и краски. Вы должны очистить поверхность до металла.
- С торца изделия необходимо снять наружную фаску болгаркой либо напильником.
- На протяжении работы на рабочую поверхность трубы и резцы должна быть нанесена смазка либо особая жидкость. Наносить направляться как до начала работы, так и в ходе нарезки.
Используем плашку
Простая резьбонарезная лерка изготавливается из закаленной инструментальной стали. Для нарезания резьбы в нее расположены режущие кромки, между которыми сделаны отверстия для выхода стружки наружу. Посредством плашки удается за достаточно маленькое время сделать нужную нарезку на различных видах труб.
Процесс выполняют в таком порядке:
- Зажмите трубу в вертикальном положении в тисках либо в другом приспособлении.
- Снимите с зачищенной трубы наружную фаску.
- Вставьте в держатель плашку для труб нужного диаметра.
- Смажьте резцы и трубу для облегчения работы.
- Совместите плашку с торцом трубы строго перпендикулярно оси последней. В другом случае перекос приспособления станет обстоятельством срыва витков резьбы либо будет поменян ее диаметр. И в том, и в другом случае это будет принимать во внимание браком.
- Вращайте держатель по часовой стрелке и производите нарезку на заготовке.
- По окончании нескольких витков отводите плашку назад, дабы удалить из нее стружку.
Совет: делайте работу плавно, избегая рывков. Поверхность резьбы и резцов помните периодически смазывать.
- Сделав последний виток, отдайте лерку в начальное положение и опять пройдите по резьбе.

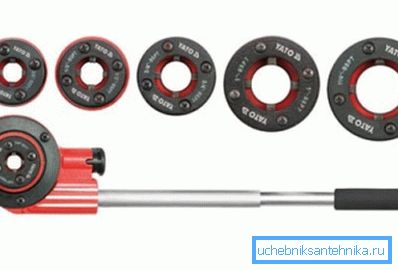

Используем клупп
Имеется два варианта устройства:
| Ручной | Приспособление по своей функциональности такое же, как и плашка, но оно более современное и универсальное. В набор входит держатель и сменные резцы, каковые размещают в его пазах.Это позволяет за маленькое время поменять резцы, в то время, когда они затупились. Помимо этого, клупп требует меньше усилий при нарезке. В ходе работы клуппа требуются меньшие усилия для резьбы. Работать с приспособлением легче и надёжнее, по причине того, что в держателя имеется направляющие для точности. Более идеальные варианты инструмента оснащаются трещотками, каковые разрешают, вращая держатель только в одном направлении. Нарезка резьбы на трубе проводится в таковой последовательности:
|
| Электрический | В этом случае инструмент снабжен электродвигателем, который разрешает процессу нарезания резьбы происходить весьма быстро, без усилий и максимально как следует. Исходя из этого его цена будет дороже ручного варианта.Заготовку перед тем как приступить к работе нужно зафиксировать в струбцине, идущей в наборе, и надавить кнопку «Пуск». Нарезка резьбы случится за пара секунд. Удобство оборудования в том, что не требуется применять для фиксации замечательные тиски, чем достигается кроме этого мобильность инструмента, который может сам крепиться к трубе. |
Совет: помните периодически смазывать поверхности на протяжении работы.

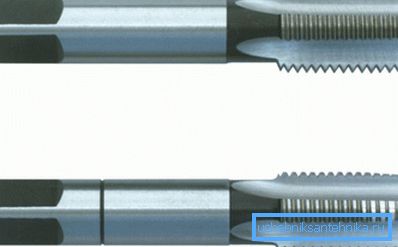

Используем метчик
Так именуют режущий инструмент, который представляет собой закаленный винт. Он имеет пара продольных винтовых либо прямых канавок, создающих режущие кромки. Конструкция складывается из рабочей части и хвостовика, заканчивающегося квадратом.
Для верного подбора метчика нужно знать правильный внутренний диаметр заготовки. Для работы вам пригодится два инструмента, первый – для снятия черновой стружки, приблизительно 70%, второй – чистовой резьбы (30%).
Исходя из этого на начальной стадии пройдите внутренний диаметр метчиком №1, а после этого закончите работу №2. Наряду с этим помните, что и трубу, и метчик нужно смазывать смазкой, к примеру, машинным маслом.
Обстоятельства брака
Проблемы случаются в любой работе, но, в случае если дело касается резьбы, изделие затем больше негодно к эксплуатации. Эксперты исходя из этого советуют проводить нарезание резьбы максимально бережно.
Ниже рассмотрим главные обстоятельства, по которым может произойти брак:
- Использовался некачественный инструмент. Не забывайте, что тупые либо ржавые резцы смогут привести к порче заготовки, не нарезав качественную резьбу.
- Без смазки витки будут срываться и на них часто появляются трещины.
- Громадные физические усилия способны вызвать срыв резьбы.
- Диаметр плашки и клуппа не подходит по диаметру заготовки.
Вывод
Резьбовые соединения труб в далеком прошлом и прочно вошли в строительную индустрию. Их применения при сопряжении труб позволяет быстро создавать систему водоснабжения, газа либо отопления. На протяжении изготовления резьбы направляться применять лишь качественный инструмент, и выполнять технологию процесса. Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
