Труба для электропроводки: монтируем защищенные коммуникации

Пластиковые и железные трубы для электропроводки употребляются фактически везде. Но значительно чаще таковой метод прокладки используется при формировании электросети в доме, несущие стенки и перегородки которого сделаны из горючих материалов. Тут нашей основной задачей есть защита от воспламенения, и использование трубчатых каналов дает нам возможность обеспечить эту защиту полностью.

Ниже мы поведаем, для чего может использоваться прокладка проводов в разных трубах, и какие конкретно материалы лучше применять для этих целей.

Советы по скрытому монтажу

Необходимость применения трубчатых закрытых каналов для прокладки кабелей в стенках, под полом и потолком разъясняется такими мыслями:

• Главным в этом случае есть, естественно, соблюдение требований пожарной безопасности. В деревянных зданиях, а также в сооружениях, возведенных по щитовой технологии с горючим утеплителем в толще стен, все провода должны быть проложены или в стальных, или в пластиковых огнеупорных корпусах.
• Во-вторых, трубы для электропроводки в деревянном доме защищают проводники от повреждений при усадке конструкции за счет естественного подсыхания древесины.

Обратите внимание! Это особенно актуально для стыковых узлов, потому, что в этих точках на близко расположенные участки проводника может функционировать неравномерная нагрузка.

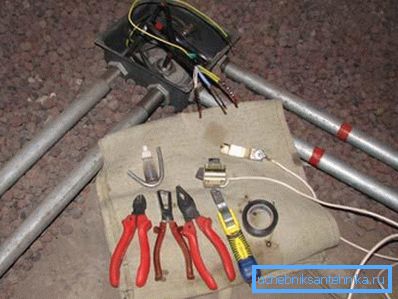

• В-третьих, в случае если кабель проложен под полом, стальная либо твёрдая пластиковая труба защитит его от повреждений благодаря эксплуатационных нагрузок.

• Наконец, такая методика монтажа позволяет без проблем поменять проводники. Труба ПВХ для электропроводки с выведенным в распределительную коробку выходом весьма удобна для обслуживания, а вдруг мы не поленились и сделали цветовую маркировку проводников, то сложностей по большому счету не должно появиться.

Как видите, аргументов в пользу применения таких деталей достаточно. Нам остается только подобрать конкретные модели в соответствии с изюминками их эксплуатации.

Выбор труб

Пластиковые разновидности

В большинстве случаев, для монтажа скрытой проводки в толще стен, а время от времени и на их поверхности, употребляются пластиковые либо железные кабель-каналы. У всех используемых разновидностей имеется преимущества и недостатки, и ниже мы их достаточно детально проанализируем.

Наиболее распространенными на сегодняшний момент являются пластиковые модели.

Для их изготовления применяют поливинилхлорид (ПВХ), и полиэтилен большого и низкого давления (ПВД/ПНД).

• Поливинилхлоридные изделия выпускаются в достаточно широком ассортименте. Основную массу составляют каналы диаметром от 16 до 60 мм, но во многих случаях возможно использовать и более толстые трубы. Для них характерна доступная цена, что вместе с хорошими показателями прочности и термостойкости делает эту разновидность очень популярной.
• Труба ПНД для электропроводки кроме этого может употребляться при отделке помещений со стенками из горючих материалов (дерево, пластиковая обшивка и т.д.). Полиэтиленовые поверхности являются достаточно гладкими, что значительно облегчает замену проводников.

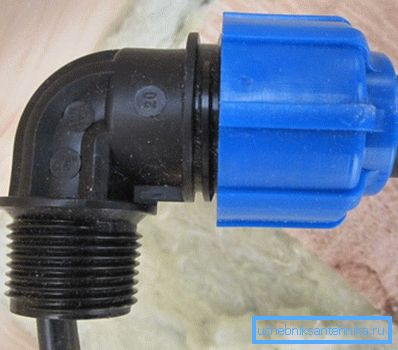

• Для монтажа таких изделий в большинстве случаев употребляются стандартные сантехнические фитинги. Тот факт, что герметичность стыков выполнять совсем необязательно, значительно ускоряет процесс прокладки: пластиковая труба замечательно соединяется с коленом либо крестовиной посредством раструба и резиновой манжеты.

Главные плюсы труб из технологических полимеров - маленькая масса, стойкость к коррозии и достаточная для большинства обстановок прочность. Помимо этого, и полиэтилен, и ПВХ являются диэлектриками, потому кабель-канал возможно смело разглядывать в качестве одного из изоляционных контуров.

Изделия из стали

В отличие от пластиковых, стальные трубы владеют большой массой, но одновременно с этим для них характерна наибольшая прочность. Помимо этого, инструкция по пожарной безопасности настоятельно рекомендует использовать стальную трубу при прокладке проводов в деревянных зданиях.

При подборе и монтаже  таких изделий стоит придерживаться ряда несложных правил:

• Диаметр трубы должен снабжать свободную прокладку всех кабелей без уплотнения изоляционных оболочек.
• Изгибы и повороты трубчатого кабель канала делаются с таким расчетом, дабы не допустить залом проводов.

Обратите внимание! Оптимальный угол поворота – 90⁰. В случае если на участке необходимо сделать два либо более изгиба, протяженность канала не должна быть больше 5м.

• Внутренняя поверхность трубы должна быть гладкой, без выступающих сварных швов и заусенцев.
• Дабы снять риск коррозии, стоит располагать трубы с маленьким уклоном в сторону распределительного щитка.

Но главным в этом случае есть обеспечение электробезопасности: сталь есть хорошим проводником, потому все каналы необходимо заземлять, а за состоянием изоляции проводов следить особенно пристально.

Медь и латунь

Тонкостенная  бронзовая/латунная труба  - хороший выбор как для скрытой прокладки, так и для монтажа проводов на поверхности стенки.

Преимуществ у для того чтобы решения пара:

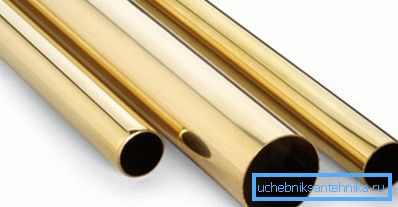

• Во-первых, ни медь, ни латунь не подвержены столь активной коррозии, как стальные изделия. Само собой разумеется, со временем на поверхности формируется слой патины, но он только незначительно ухудшает эксплуатационные свойства канала.
• Во-вторых, широкий выбор фитингов разрешает осуществлять монтаж проводки своими руками достаточно быстро. А тонкостенные трубки по большому счету возможно изгибать по требуемому радиусу.

• Наконец, бронзовые либо латунные трубы, смонтированные открыто и шепетильно отполированные, смогут стать настоящим украшением интерьера, выдержанного в винтажном стиле.

Но, такое решение все же нельзя назвать универсальным:

• Во-первых, эти металлы отличаются хорошей теплопроводностью, так что размещать их необходимо на удалении от отопительных труб. В другом случае имеется риск перегрева проводки а также плавления изоляции.
• Во-вторых, узкие стены не снабжают надежную защиту от механических повреждений: и стальная, а также качественная пластиковая труба будут прочнее, чем бронзовый канал.
• О стоимости аналогичных решений также сказать не требуется: если вы ищете эконом-вариант, то ни медь, ни латунь вам точно не подойдут.

Технологическая гофра

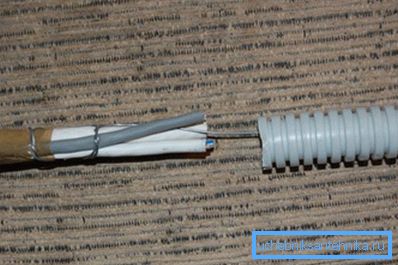

Выше мы разглядывали применение для наших целей простых труб. Но имеется вариант, который намерено приспособлен для прокладки кабеля в толще стенки.

Это -  гофрированная труба, которая возможно изготовлена из различных материалов:

• Гофра из ПВХ, ПНД либо ПВД владеет всеми преимуществами пластика. Её ребристая поверхность значительно повышает механическую стойкость всей конструкции.
• Возможность гибки канала без особых инструментов существенно облегчает и активизирует прокладку разводки сложной конфигурации.
• Большой ассортимент диаметров дает нам возможность подобрать оптимальный по сечению канал как для одиночных проводников, так и для целых систем.
• Наконец, гофрированная железная труба есть хорошей защитой от возгорания. Не смотря на то, что, в случае если честно, современные полимеры только ненамного уступают металлу по этому параметру.

Вывод

При обустройстве скрытых коммуникаций смогут употребляться самые различные трубы для прокладки электропроводки. И в случае если ранее для данной цели использовались только стальные (очень редко - бронзовые) изделия, то сейчас красивой альтернативой им помогают гладкие и гофрированные модели из полимеров либо металлополимерных композитов.

Видео в данной статье содержит ряд дополнительных сведений о таких изделиях: прежде всего они будут увлекательны начинающим электрикам, но и специалист может отыскать что-то новое для себя.
