Сварка полиэтиленовых труб: инструкция для независимой

В течение продолжительных лет наиболее востребованным и популярным материалом для постройки водопроводов и отопительных систем являлись железные трубы. Сейчас им на смену приходят полимерные аналоги, и как следствие, вместо классических резьбовых фитингов используется сварка полиэтиленовых труб.

В данной статье мы поведаем о том, что собой воображает процесс сваривания полимерных изделий и о том, как и с применением каких инструментов, такие работы выполняются.

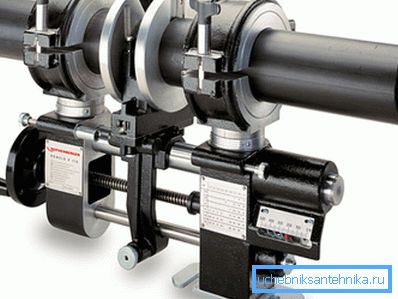

Промышленная сварка канализационной системы

Преимущества сварного соединения

Сварка полиэтиленовых труб предполагает необходимость в наличии опыта и в применении особого инструмента. Отчего же выбор для того чтобы типа соединения элементов трубопровода считается более перспективным в сравнении с применением классических резьбовых фитингов для труб.

Обстоятельств для выбора сварного соединения пара и среди них:

  • долгий эксплуатационный ресурс, независимо от качества транспортируемой жидкой среды;
  • отсутствие необходимости в регулярном обслуживании;
  • сжатые сроки проведения монтажа;
  • доступная цена сварных фитингов;
  • полное отсутствие протечек при условии верно выполненного монтажа;
  • эстетически привлекательный вид готового трубопровода.

Выбор труб

На фото - механическая установка для сварки полиэтиленовых труб большого диаметра

Решили выполнить монтаж водопровода либо отопительной системы своими руками?

При таких условиях нужно определиться с тем, какие конкретно трубы пригодны для исполнения сварного соединения.

  • Универсальным решением являются полипропиленовые трубы, каковые намерено созданы для монтажа при помощи термосоединения. Такие конструкционные элементы с однообразным успехом используются для устройства, как холодного, так и тёплого водоснабжения. Помимо этого, полипропиленовые (ПП) трубы - это оптимальное решение для обустройства отопительных систем, а также и систем «Теплый пол».
  • Для устройства холодного водоснабжения возможно применять полиэтиленовые (ПЭ) и поливинилиденфторидные (ПВДФ) изделия с маркировкой PN 16. Такие трубы относительно недороги, но выдерживают рабочее давление не более 1,6 МПа.
  • Для устройства отопления и тёплого водоснабжения возможно применить полиэтиленовые трубы с маркировкой PN 20. Такие изделия выдерживают номинальное долговременное давление до 2 МПа.

Принципиально важно: На рынке представлен ограниченный выбор полипропиленовых труб усиленных алюминиевой фольгой. Такие изделия на срезе схожи с металлопластом, но предназначены для монтажа при помощи сваривания.

Разновидности сварочных устройств

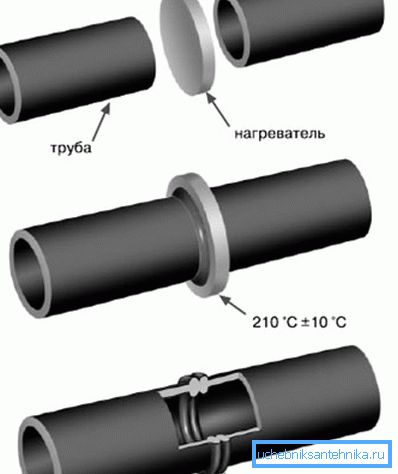

Схема стыкового соединения

Современное оборудование для сварки полиэтиленовых труб представлено широким ассортиментом более либо менее высокотехнологичных устройств, каковые отличаются конструкцией, маркой производителя и, очевидно, ценой.

Фактически все устройства для термосоединения полимерных труб и фитингов, не обращая внимания на внешние изюминки, имеют большое количество сходных линия. В конструкции любого паяльника имеется нагревательный элемент, регулятор подачи напряжения, несущий ответственность за интенсивность разогрева и корпус с рукоятями.

Но, не обращая внимания на очевиднее сходство, все паяльники, представленные на рынке, возможно подразделить на следующие категории:

  • Устройство для ручной сварки - предназначено для работы с полиэтиленовыми и полипропиленовыми трубами.

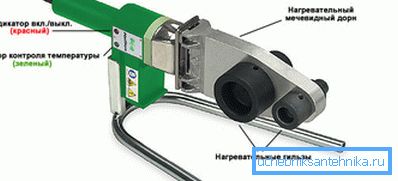

Устройство ручного прибора

Принцип работы таких устройств содержится в обработке стыковочных швов между фитингом и трубой. Применение таких паяльников вероятно в том случае, если диаметр свариваемых деталей не превышает 50 мм.

Принципиально важно: Редко видятся ручные модификации, работающие с диаметром до 125 мм.

  • Механические устройства предназначены для работы с трубами с диаметром поперечного сечения от 50 мм и больше.

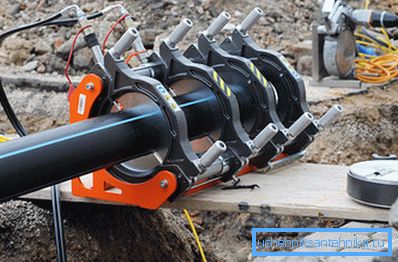

Механический станок для сварки полиэтиленовых труб

Основным преимуществом механических устройств есть эксплуатационная универсальность. Такие паяльники работают с большинством разновидностей полимерных труб.

К недостаткам механического оборудования относиться большая цена и сложное управление, с которым совладать не каждый начинающий монтажник.

В соответствии с конфигурацией нагревательного элемента различаются плоские (мечевидные) и стержневые бытовые модификации. Согласно точки зрения большинства экспертов, применение стержневых модификаций более предпочтительно, поскольку такие устройства разрешают работать в труднодоступных местах либо стесненных условиях.

Выбираем сварочный прибор для бытового применения

Как уже было отмечено, все паяльники для труб по принципу действия смогут быть или ручными, или механическими. Причем в случае если первые вычислены на работу с малыми диаметрами, то вторые пригодны для промышленного применения.

Так как большая часть начинающих монтажников получает инструмент для постройки бытовых трубопроводов, то как раз ручная модификация есть оптимальным выбором и для этого имеется очевидные обстоятельства:

  • Ручной инструмент паяет трубы с диаметром поперечного сечения до 50 мм. Одновременно с этим большая часть бытовых систем отопления и водоснабжения строится как раз с применением труб для того чтобы диаметра.
  • Ручной инструмент относительно компактен и несложен в эксплуатации, что важно применительно к начинающим монтажникам.
  • Ручной инструмент в разы дешевле механических аналогов, а потому возможно приобретён специально для проведения разового монтажа.

На что обратить внимание при покупке бытового прибора:

  • Комплектация – устройства поставляются в продажу в виде комплекта с определённым числом насадок. Чем внушительнее комплектация купленного устройства, тем лучше. Оптимальным выбором являются наборы с комплектом насадок под трубы с диаметром 16, 32, 50, 110 мм.
  • Мощность – это ответственный параметр, потому, что как раз от него зависит то, как быстро будет проводиться монтаж. В большинстве случаев, для устройства бытовых трубопроводов достаточно модификаций с большой мощностью до 1 КВт.
  • Бренд - это не самый серьёзный параметр, потому, что не столько ответственна марка производителя, сколько страна, где изготовлен прибор.

Предпочтительно брать не турецкие и не китайские изделия, а устройства, изготовленные в Европе, к примеру в Чехии. Такие устройства стоят не намного дороже, но отличие в цене всецело оправдана высоким качеством и надёжностью инструмента.

Как паять

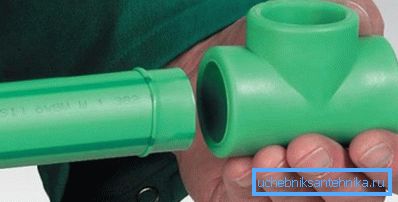

Соединение трубы и фитинга

Принципиально важно: Перед тем как паять бытовые системы водоснабжения либо отопления, необходимо потренироваться на ненужных кусках труб.

Инструкция по сварке полиэтиленовых труб такова:

  • обрезаем трубы на нужную длину особыми ножницами;
  • разогреваем паяльник;
  • фитинг одеваем с той стороны паяльника, где расположен более узкая нагревательная гильза, а трубу вставляем в соответствующее отверстие иначе;
  • считаем приблизительно до 15, по окончании чего трубу и фитинг вынимаем;
  • вставляем трубу в фитинг и ожидаем, пока пластик не остынет.
Таблица сварки полиэтиленовых труб, по которой можно рассчитать время необходимое для нагревания

Принципиально важно: Приведённая инструкция годится для сваривания бытовых систем из полиэтиленовых деталей. Для работы с деталями большего диаметра, изготовленными из других полимерных материалов, понадобятся особые таблицы, где указаны соотношения диаметра, толщины стенок и времени нужного для разогрева.

Вывод

Сейчас вы понимаете, как и посредством какого именно оборудования, выполняется сварка полиэтиленовых труб. Приведённые ранее сведения возможно применить на практике, выбирая паяльник и делая монтаж трубопровода.

Остались вопросы, требующие пояснений? Ответы на них вы сможете отыскать, взглянув видео в данной статье.
