Размеры пластиковых труб для канализации: реальный

Какие конкретно размеры пластиковых канализационных труб предусмотрены действующими нормативными документами? В каких целях используются трубы тех либо иных размеров? Какой из предлагаемых современным рынком пластиков предпочтительнее?

Позволяйте разбираться.

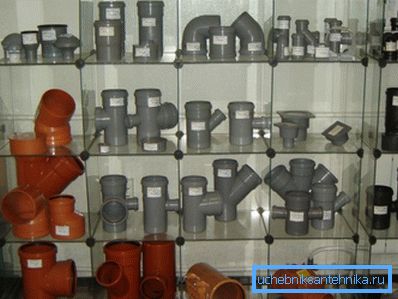

Пластиковая канализация полностью вытеснила традиционный чугун с витрин магазинов.

Виды пластмасс

Начнем с того, какими, фактически, бывают пластиковые трубы для сточных канализационных систем.

Список мал:

  • Непластифицированный поливинилхлорид (НПВХ, чаще - легко ПВХ) - несомненный фаворит по объемам производства;
  • Пара реже возможно встретить в продаже канализацию из полипропилена;
  • Полиэтилен - аутсайдер: его вам предложат не во всяком магазине.

Как соотносится цена этих материалов? Давайте заберём в качестве примера очень ходовую трубу диаметром 2 и длиной метра 110 мм.

Материал Цена
Полипропилен 270 рублей
ПВХ 250 рублей
Полиэтилен 320 рублей

Нюанс: сравнение не совсем корректно. Участвующие в нем трубы различаются толщиной стенок, что воздействует на себестоимость производства.

В чем практическая отличие между различными пластиками?

Какой из них стоит выбрать при монтаже канализации своими руками?

  • Полипропилен более износостоек, жёсток и при равной толщине стенок владеет большей если сравнивать с соперничающими решениями кольцевой жесткостью.
  • Полиэтилен более эластичен и замечательно гасит акустические колебания. Сломать такую трубу фактически нереально; при монтаже допустимы изгибы, губительные для других пластиков. Оборотная сторона - меньшая устойчивость к большим температурам.
Знаете, чем внешне отличаются ПВХ и полипропилен? Ничем.

Нормативные документы

Сейчас посмотрим, диаметры и какие длины канализационных пластиковых труб заложены в действующих нормативных документах.

ГОСТ 22689.2-89

По этому ГОСТ производятся полиэтиленовые трубы и фасонина.

Нас, понятное дело, интересуют в первую очередь размеры.

  • Трубы выпускаются прямыми отрезками длиной 8, 6, 5,5, 3 и 2 метра.
  • Толщина стенок варьируется от 2 до 5,2 миллиметров.
  • Таблица диаметров пластиковых канализационных труб, прямо скажем, не поражает достатком выбора. В перечне всего четыре типоразмера: 40, 50, 90 и 110 миллиметров.

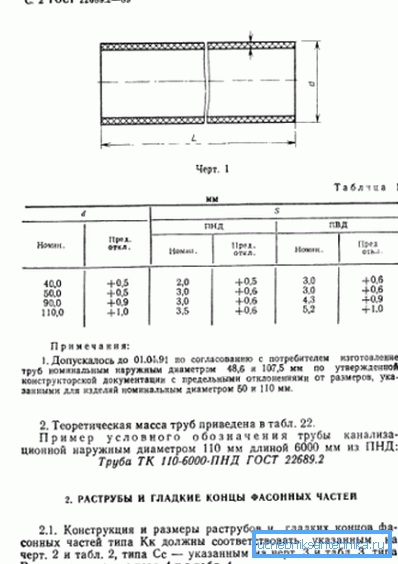

Страница ГОСТ с перечнем размеров.

ТУ 4926-002-88742502-00

Полипропиленовые изделия изготавливаются не по ГОСТ, а по техническим условиям. Что говорят действующие ТУ?

Перечень  вероятных длин прямых отрезков покажется нам привычным: 8, 6, 5,5, 3 и 2 метра.

Но: по согласованию с клиентом возможно создавать трубы другой длины. Минимальные и большие значения не лимитируются, но здравый суть подсказывает, что отрезки длиной более чем 12 метров очень некомфортно перевозить любым существующим транспортом.

Диаметры пластиковых канализационных труб и толщина их стенок смогут принимать следующие значения:

Диаметр, мм Толщина стенок, мм
50 3,0
110 3,5
150 5,4

ПВХ

С поливинилхлоридом обстановка достаточно комичная.

В качестве нормативного документа, регламентирующего производство, продавцами указываются:

  1. ГОСТ 1898-2001, никаких показателей которого в свободном доступе отыскать не удалось. Нет, создатель не говорит, что этого стандарта не существует; но ни одного сертификата соответствия на сайтах дилеров и производителей также нет.
  2. ГОСТ Р 51613-2000, относящийся к напорным трубам. Очевидно, нет ничего, что мешает применять напорную трубу с раструбным соединением для безнапорной канализации; но произведенный по этому нормативу товар очевидно будет дороже: громадная прочность свидетельствует громадную толщину стенок.
Сертификат соответствия стандарту.
  1. Помимо этого, ведомственные строительные нормы ВСН 48-96 приводят размеры пластиковых труб канализации для внутренних инженерных сетей жилых и публичных сооружений. К счастью, хотя бы в этом документе упоминаются настоящие, неподдельные раструбные безнапорные трубы из НПВХ.

Давайте изучим документы.

ГОСТ Р 51613-2000

  • Трубы производятся в прямых отрезках длиной от 4 до 12 метров с кратностью 0,25 м (4,0, 4,25, 4,50 и без того потом).
  • Толщина стены варьируется от 1,5 до 23,2 мм.
  • Диаметр может принимать значения от 10 до 315 мм. Значения 50, 90, 110, 150 и 200 мм присутствуют, что говорит о совместимости труб с фасониной для безнапорной канализации.
Напорная раструбная труба из ПВХ.

ВСН 48-96

При изучении этого документа нас ожидает очередной сюрприз. В нем, среди другого, содержится инструкция по закупкам, советующая продукцию в полной мере конкретного производителя - ОАО НПО «Пластик». Список размеров обрисовывает не требования к создаваемой продукции, а…. ассортимент подлежащей закупкам номенклатуры.

Ну что же, да и то хлеб.

Приведем эти сведенья всецело, без купюр:

  • Протяженность патрубков и труб образовывает 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 и 5240 мм. Если судить по размером, речь заходит о заказе под пара в полной мере конкретных проектов домов.
  • Применяемый диаметр пластиковых труб для канализации в полной мере традиционен для внутренних сетей - 50, 90 и 110 миллиметров.

В это же время в реальности

Глубокоуважаемый читатель, вы запутались? Разрешите высвободить вас из плена иллюзий и познакомить с настоящим ассортиментом пары компаний, специализирующихся на производстве канализации.

Реальный ассортимент рынка куда шире предусмотренного стандартами.

Вот номенклатура изделий, производящихся фирмами группы Аквамастер из непластифицированного поливинилхлорида.

Диаметр, мм Толщина стенок, мм
Легкие Средние Тяжелые
110 - - 3,2
160 3,2 4,0 4,7
200 3,9 4,9 5,9
250 4,9 6,2 7,3
315 6,2 7,7 9,2
400 7,9 9,8 11,7
500 9,8 12,3 14,6

А вот список диаметров полиэтиленовых труб Корсис Плюс, использующихся при постройке канализационных коллекторов:

  • 1200,
  • 1400,
  • 1600,
  • 2000,
  • 2200,
  • 2600 мм.

Любопытно: структура этих труб резко отличается от привычной нам. Достаточно заявить, что они двухслойные, с гофрированным наружным и ровным внутренним слоями.

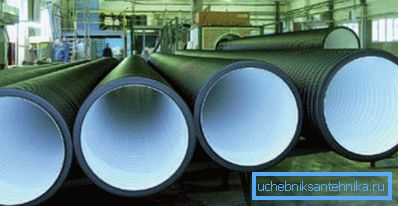

Изделия компании Корсис.

Области применения

Напоследок давайте узнаем, где используются канализация разных диаметров.

Диаметр 50 мм употребляется для подключения всех сантехнических устройств, не считая унитаза. Помимо этого, в зданиях некоторых проектов этим диаметром монтировались стояки кухонной канализации.

90 мм употребляются при подключении некоторых видов унитазов (в первую очередь - скрытого монтажа).

110 мм - самый ходовой типоразмер: от подключения унитаза до прокладки стояков а также лежневок, объединяющих пара стояков.

150 - 200 мм используются при укладке выпусков на колодец в многоквартирных зданиях.

250 - 600 мм - трубы, соединяющие колодцы дворовой канализации.

600 и выше - коллекторы, собирающие стоки с целых районов.

Прокладка коллектора. Фото позволяет оценить размеры его фрагментов..

Заключение

Сохраняем надежду, что наш экскурс в мрачные тайны действующих нормативных документов и их сложные отношения с настоящим производством окажется нужным читателю. Как в большинстве случаев, в видео в данной статье возможно отыскать дополнительную данные.

Удач!
