Распределительный коллектор для отопления дома

Автономное независимое отопление частного дома вещь нужная, но лишь в том случае, в то время, когда оно хорошо отрегулировано. Время от времени случается, что и котел взяли качественный, и разводку спаяли верно, а тепла в доме не достаточно.

Обычно обстоятельством этого досадного недоразумения не редкость отсутствие распределительного коллектора, который возможно приобрести либо сделать своими руками, но в средних и громадных коттеджах без него рационально распределить обогрев нереально.

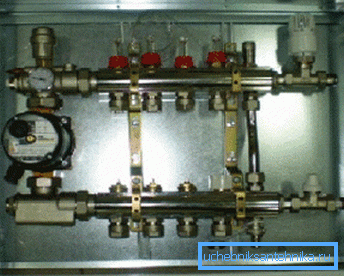

Фото локального распределителя с циркуляционным насосом.

Для чего устанавливать коллектор

Владея элементарным техническим образованием, несложно сопоставить простые вещи. Диаметр патрубка выходящего из котла обычно значительно меньше суммы диаметров труб уходящих на каждую точку. Кое-какие пробуют компенсировать это при помощи установки замечательного циркуляционного насоса, но у любой системы имеется свой максимум и в случае если его проигнорировать, система выйдет из строя либо расход горючего очень сильно увеличится.

Дабы стало понятней, давайте рассмотрим на примере. Патрубок выхода большинства настенных бытовых газовых котлов отопления образовывает ?.

Предположим, что он питает 3 точки:

  1. систему настенных радиаторов;
  2. бойлер косвенного нагрева;
  3. контур теплого пола.

Подающая труба на каждую точку имеет сечение 1 дюйм. Разумеется, что труба в ? не сможет полностью обеспечить 3 дюймовые трубы, попросту не хватит теплоносителя.

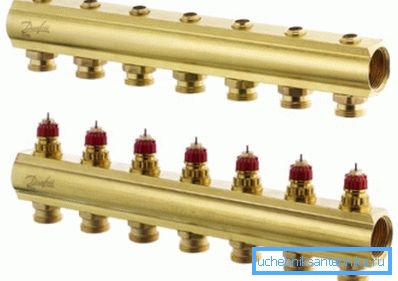

Заводской латунный коллектор.

Бывают случаи в то время, когда радиаторная разводка работает нормально, но лишь до того момента в то время, когда включают теплый пол. По окончании чего и радиаторы чуть утепленные и пол не греет. Более замечательный котел это не выход, в подавляющем большинстве случаев достаточно установить распределительный коллектор системы отопления.

Устройство и принцип работы

Быть может, вы уже успели подметить, что цена на распределители может колебаться и достаточно очень сильно. Зависит это от многих факторов, но сам принцип работы и неспециализированное устройство агрегата во всех моделях одинаково.

Как устроен коллектор отопления

По сути, распределитель это промежуточная емкость в которой планирует теплоноситель перед выбросом в систему. В случае если растолковывать на пальцах, то представьте себе бочку, в которой сделано пара отверстий, и на каждом отверстии установлен кран. Сейчас вы по своему жажде имеете возможность регулировать поступление жидкости из кранов.

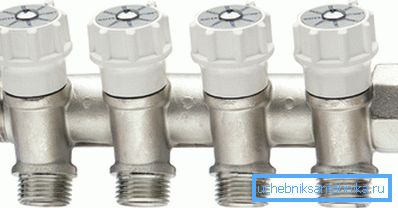

Краны регулировки напора.

Само собой разумеется, мы поведали утрировано, в действительности распределительная гребенка агрегат намного более сложный. Дабы система работала четко одной материнской емкости с врезанными патрубками мало.

Сюда же монтируются регулировочные краны, запорная арматура для стравливания воздуха, термометры контроля теплоносителя, манометры для контроля давления. В важных системах, кроме неспециализированного циркуляционного насоса, на каждую ветку может устанавливаться свой насос.

Помимо этого полноценный коллектор состоит как минимум из 2 емкостей. Одна гребенка несёт ответственность за подачу теплоносителя, другая делает функцию контроля обратки. В следствии появляется возможность регулировать интенсивность подачи теплоносителя по каждой ветке, плюс при необходимости ветку возможно по большому счету отключить.

Общая схема монтажа распределителей.

Два вида распределителей

Современные распределители условно разделяют на 2 основных вида, отличаются они, в первую очередь по назначению и кроме этого по своим габаритам.

Первая категория агрегатов вычислена на монтаж замечательных отопительных систем в больших зданиях. Устанавливается таковой распределительный коллектор системы отопления в котельной и имеет 2 объемные гребенки, сечение которых может стартовать от 100 мм и более.

Аппаратура в котельной.

На каждом патрубке подающей гребенки, не считая закрывающего крана устанавливается дополнительно циркуляционный насос для системы отопления. Обратка, в большинстве случаев, комплектуется лишь запорной арматурой. Отличительной изюминкой таких систем есть наличие так называемой гидрострелки.

Гидрострелка разрешает более плавно, без резких перепадов, распределять теплоноситель между различными контурами отопления. Устроена она просто, это труба громадного диаметра с несколькими выводами. Инструкция по установке кроме этого не вызывает затруднений, по сути устраивается замыкание между гребенками подачи и обратки.

Второй вид представляет собой локальную систему, вычисленную на обогрев маленького пространства, одного помещения либо блока. Принципиально схема аппаратуры не отличается. Кроме этого как и в первом случае устанавливаются 2 гребенки, подающая и обратная.

Но в случае если распределители для котельной предназначены для полной замены холодной жидкости на тёплую, то локальные устройства лишь смешивают теплую и прохладную воду и запускают ее в систему.

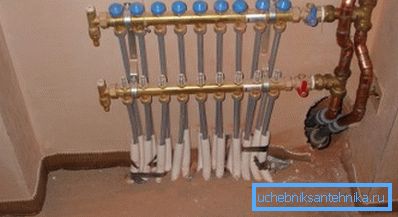

Локальный распределитель для теплого пола.

Функцию гидрострелки тут обычно делает дополнительный циркуляционный насос. Который за счет отличия в температурах, при работе захватывает теплую воду и, смешивая ее с прохладной, запускает в систему. На первый взгляд вся структура может показаться излишне сложной, но как раз такая конструкция разрешает оптимально распределять тепло в доме.

Принципиально важно: вышеприведенная конструкция вычислена на громадные системы. Для маленького коттеджа эти сложности излишни, там достаточно одной локальной системы на 3 – 5 веток.

Гидрострелка с манометром.

Советы по независимой сборке

Распределительный коллектор отопления своими руками собрать несложно. Как вы уже осознали, сама конструкция достаточно несложна и понятна.

Целый вопрос в том, сколько дополнительных функций вы хотите встроить в свою систему.

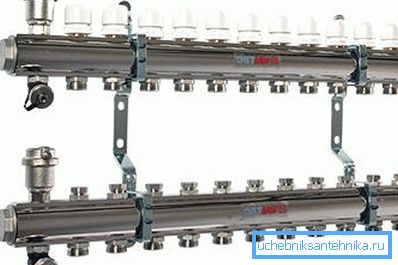

Стальные гребенки.
  • В случае если сказать о распределителе, предназначенном для монтажа в котельную, то эти конструкции должны быть вычислены на постоянную, достаточно большую температуру и давление. Выдержать такие опробования может лишь металл. Исходя из этого для конструирования таких систем пригодится электросварка и естественно умение варить.
  • Конфигурация самой материнской трубы, на которой будут базироваться выводы в систему, громадного значения не имеет. Но по опыту можем порекомендовать применение труб квадратного либо прямоугольного сечения. Круглые кроме этого возможно применять, но их сложнее размечать и варить.
  • К локальной системе не предъявляется таких твёрдых требований, исходя из этого ее возможно собрать из более доступных материалов. Сейчас, для независимой сборки в кустарных условиях оптимальнее подходят полипропиленовые трубы и фурнитура к ним. Паяльник возможно взять в аренду, ножницы приобрести, а сама инструкция по монтажу доступна каждому.
Агрегат, сделанный из квадратных труб.
  • Затевать направляться с изготовления гидрострелки. Как упоминалось ранее, для этого подойдет простая труба, диаметр которой превышает 3 диаметра рабочей трубы, заглушенная с обеих сторон. В гидрострелке делается 5 выводов, первый сверху для стравливания воздуха, следующие два предназначены для подключения котла. Оставшаяся пара помогает для подсоединения гребенок.
  • Распределительные гребенки вывода и обратки делаются полностью однообразными. Единственное различие может заключаться в размещении патрубков. В случае если в обеих гребенках патрубки выходят вверх, или вниз, то располагать из лучше в шахматном порядке. Несложнее говоря, выводы верхней гребенки должны смещаться на половину пролета относительно нижней конструкции. Так будет эргономичнее подключать трубы.

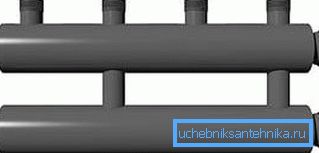

Распределитель из круглых труб.

Совет: в случае если у вас имеется хороший комплект инструмента, громадное желание и золотые руки, то спаять распределительный коллектор отопления своими руками будет очень просто. Но обычно значительно выгоднее и стремительнее приобрести все детали конструкции раздельно и собрать их на месте, это будет существенно дешевле, нежели брать конструкцию в сборе.

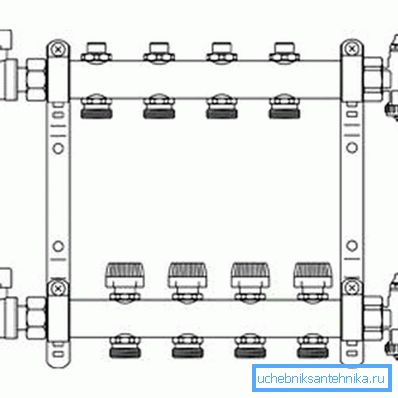

Схема монтажа гребенок.

На видео возможно отыскать более все данные по теме отопительных коллекторов.

Вывод

Перед тем как брать либо конструировать агрегат своими руками, направляться вычислить характеристики системы под ваше конкретное помещение. Коллектор, сделанный с запасом, вреда не нанесет, но в случае если совершить ошибку в меньшую сторону, то вся работа будет выполнена напрасно. Исходя из этого если вы сами далеки от теплотехники, лучше закажите расчет специалисту, цена таких услуг не громадна, но ошибка может стоить дороже.
