Популярные методы соединения труб – подробный обзор

При монтаже системы отопления, канализации и водопровода в обязательном порядке нужно будет решать вопрос соединения труб. Наряду с этим нужно будет учитывать материал из которого трубопровод изготовлен, условия работы системы и множество других параметров. Изучая разнообразие существующих способов соединения, не лишним будет рассмотреть самые популярные варианты.

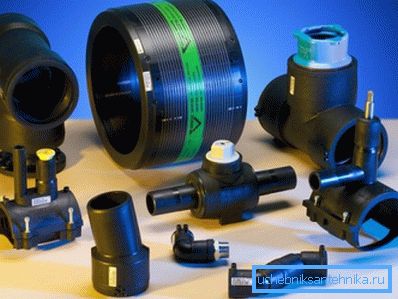

Виды соединений труб

Классификация соединений труб

Для удобства все виды соединения трубопровода разделяются на 2 многочисленные группы:

  • разъемные – возможно без нарушения целостности материала разобрать место стыка своими руками. Классическим примером в данной группе можно считать резьбовое соединение, на концы участков трубопровода нарезается резьба и при необходимости место стыка возможно без неприятностей разобрать;
  • неразъемные – разборка вероятна, но наряду с этим материал трубопровода пострадает. Сварное соединение может служить примером в этом случае. Сварка металла не разрешит в будущем разобрать место трубопровод, его возможно разве что распилить на части.
Сварка – классический пример неразъемного соединения

Предложенная классификация носит через чур уж характер. И в случае если в случае с неразъемным соединением не так уж и большое количество вариантов (сварка, склеивание или раструбное соединение), то в категории разъемных стыков возможно выделить пара увлекательных способов.

Популярные типы соединений трубопровода

Кроме практичности, при выборе типа стыковки необходимо учитывать еще и свойства материала, и режим работы трубопровода. К примеру, канализация в частном доме работает в безнапорном режиме, исходя из этого подойдет простая раструбная стыковка.

А вот в случае с монтажом системы отопления потребуется что-нибудь более надежное. Потом перечислены самые популярные способы.

Соединение посредством резьбы

Можно считать классическим методом, который использовался и десятки лет назад.

Инструкция с того времени нисколько не поменялась, функционировать необходимо в таковой последовательности:

  • выполняется примерка фитинга и на трубе делается отметка, до которой необходимо будет нарезать резьбу;

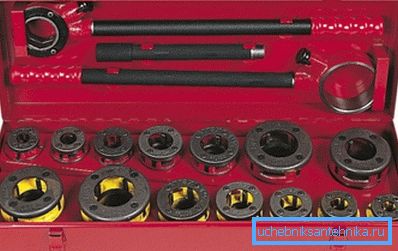

Комплект насадок для нарезания резьбы
  • фактически, нарезается резьба. Трубопровод для удобства необходимо закрепить в тисках, мельчайший перекос плашки при нарезании резьбы может стать обстоятельством протечек в будущем;
  • выполняется подмотка – на резьбу льняная нить либо любой синтетический уплотнитель. Его цена минимальна, а герметичность стыка значительно возрастает;
На резьбу для большей герметичности стыка рекомендуется намотать паклю
  • на резьбу навинчивается фитинг. Резьбовое соединение труб относится к категории разъемных, что облегчает демонтаж и прочистку трубопровода.

Обратите внимание! Нарезание резьбы мало ослабляет сечение. Исходя из этого необходимо по возможности избегать механических действий на место стыка.

Применение цангового (зажимного) фитинга

Применение для того чтобы фитинга разрешает соединять кроме того трубы из различных материалов. Соединение получается разъемным, что кроме этого возможно отнести к преимуществам применения цанговых фитингов.

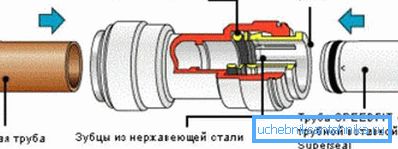

Схема цангового соединения

В то время, когда употребляется цанговое соединение труб для стыковки различных материалов, то с одной стороны герметичность стыка достигается за счет накидной гайки и обжимного кольца, а с другой – посредством цанги.

Стыковка выполняется в таковой последовательности:

  • на трубу надевается накидная гайка и обжимное кольцо (как раз в таковой последовательности);
  • после этого гайка затягивается, кольцо деформируется и хорошо прижимает торец трубопровода к торцу фитинга;
  • иначе в цангу труба и задвигается до упора. Конструкция формирует достаточное давление на нее, так что прочность стыка гарантирована.

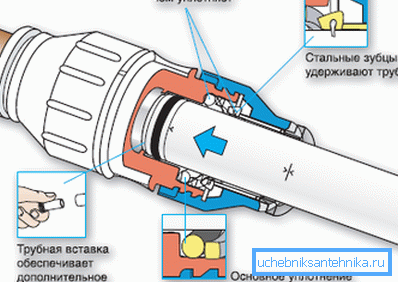

За счет стальных зубов трубы прочно удерживается на месте

Подвижное соединение

Время от времени стандартные фитинги не разрешают выполнить стыковку труб под нужным углом. При таких условиях возможно применять шарнирное соединение труб. Таковой метод стыковки будет нужен еще и тем, что угол наклона возможно будет легко поменять без демонтажа части трубопровода.

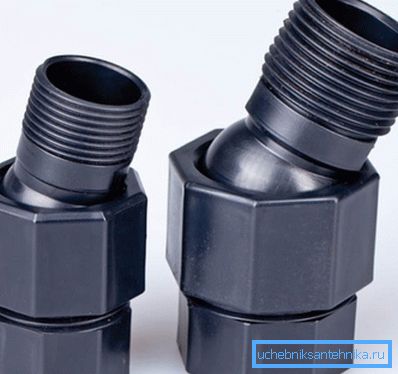

На фото – шарнирное соединение

Такие соединительные детали продаются уже в собранном виде, а подвижность достигается за счет не совсем простой конструкции раструба. Сам раструб достаточно широкий, а часть трубы, которая помещена в него имеет шарообразную форму. Пространство между внутренней поверхностью и концом трубопровода раструба заполнено резиновыми вставками и слоем смазки.

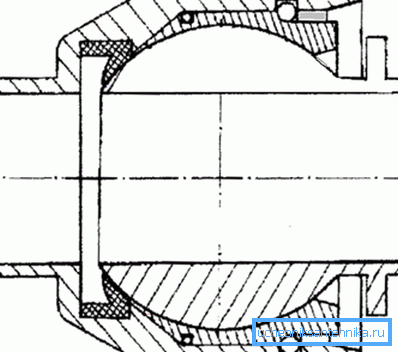

Так шарнирное соединение выглядит в разрезе

Обратите внимание! Ресурс для того чтобы типа стыковки ограничен (производитель показывает гарантированное количество поворотов), исходя из этого без потребности не следует сгибать-разгибать трубопровод.

Что касается угла поворота, то в большинстве случаев он находится в пределах 40-50?. Громадные углы поворота усложняют конструкцию поворотной части и ставят под угрозу герметичность стыка. Транспортировка агрессивных жидкостей очень сильно сокращает срок работы шарнира.

Трубопровод большого давления

Дома с большим давлением работать вряд ли придется (давление в водопроводе таким считать запрещено). А вот в индустрии частенько жидкости транспортируются под большим давлением что выдвигает более твёрдые требования к стыкам.

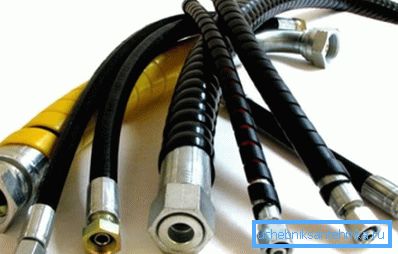

Рукава высокого давления разных диаметров

Трубные соединения большого давления с громадным числом поворотов и фитингов, установленных в этих местах, буду владеть низкой степенью надежности если сравнивать с трубопроводом с минимальным числом поворотов.

Для решения данной неприятности довольно часто употребляются РВД – рукава большого давления. Снаружи таковой рукав выглядит как простой резиновый шланг с железными фитингами с обеих сторон.

Не обращая внимания на внешний вид, конструкция РВД сложна. Рукав складывается из внутреннего слоя особой резины, а прочность достигается за счет силового каркаса из железных нитей. Довольно часто таких силовых каркасов не редкость пара.

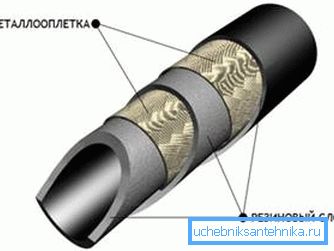

Строение РВД

Основное преимущество таких рукавов пребывает в том, что поворот получается плавным и сопротивление потоку жидкости минимально. Концы РВД присоединяются к трубопроводу посредством железных фитингов.

Американка – простота и надежность

Каждые виды соединения труб должны быть надежными и, по возможности, разрешать максимально быстро демонтировать участок трубопровода без демонтажа другой его части. По этим параметрам американка вне конкуренции.

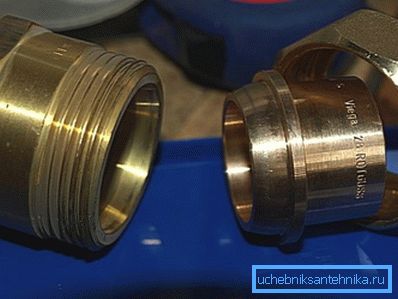

Латунные элементы для соединения американка

Для стыковки 2-х участков трубопровода таким методом пригодится 2 резьбовых фитинга (один из них с ограничительным буртиком), резиновая прокладка и накидная гайка. На концах трубопровода должна быть внутренняя резьба.

Трубное соединение американка выполняется в таковой последовательности:

  • часть с наружной резьбой накручивается на участок трубопровода с внутренней резьбой;
  • затем приходит черед части с буртиком, на нее необходимо надеть уплотнитель и накидную гайку, по окончании чего фитинг кроме этого накручивается на трубу;
  • затем остается лишь накидную гайку накрутить на внешнюю резьбу ответного фитинга.

Обратите внимание! В отличие от других типов стыковки, для демонтажа части трубопровода не требуется разбирать его полностью. Целый процесс сборки/разборки выполняется посредством всего лишь одной гайки.

Тавровое соединение

Тавровое соединение труб возможно под прямым или под острым углом, оно нужно, в то время, когда в существующий трубопровод необходимо врезать еще одну трубу. Примером может служить врезка канализационной трубы, идущей из квартиры, в стояк. Обеспечить врезку возможно двумя методами – посредством особых фитингов либо сваркой (в случае если трубы железные).

Что касается фитингов, то для этого употребляются тройники и крестовины, эти элементы разрешают создать сложный узел. Такие соединение с тройником может выполняться любым из обрисованных способов. Может употребляться обжимной фитинг, сварка ПП (в случае полипропиленового трубопровода), раструбное соединение (в случае если речь заходит о канализации) и т. д.

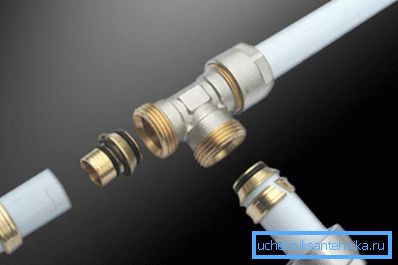

Тройники позволяют выполнить соединение без сварки под любым углом

Врезка железных труб посредством сварки выполняется редко и достаточно сложна для начинающего сантехника. Основная неприятность тут пребывает в том, дабы правильно разметить вырез на трубе в которую необходимо врезаться и на торце трубопровода, который будет присоединяться.

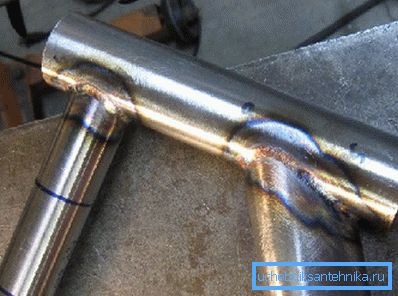

При врезке в трубу важна правильная разметка

Для решения данной неприятности возможно применять особые шаблоны, в которых в зависимости от диаметра приведены кривые, отмечающие контур выреза, кроме этого возможно воспользоваться особыми программами для разметки.

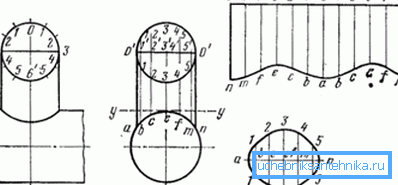

Шаблон для врезки труб

  Обратите внимание! В случае если вырезы не будут идеально совпадать, то щели нужно будет заваривать кусками металла, а это отрицательно скажется на герметичности. Исходя из этого разметке необходимо выделить главное внимание.

Штуцерное соединение

Штуцерное соединение труб относится к классу разъемных и складывается из фактически штуцера (простая втулка с резьбой и ограничительным буртиком), уплотнительного кольца и накидной гайки.

Порядок стыковки секций трубопровода этим методом пара напоминает американку:

  • на штуцер (втулку с резьбой) необходимо надеть уплотнительное кольцо и накидную гайку;
  • затем штуцер накручивается на трубу с резьбой;
  • для завершения соединения остается лишь накрутить накидную гайку на муфту или конец другого трубопровода.

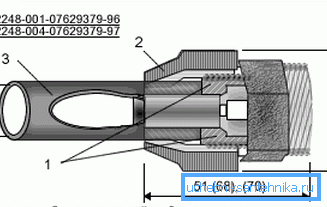

Схема штуцерного соединения с наружной резьбой

Данный способ довольно часто употребляется, в то время, когда в существующую систему необходимо врезать какой-либо измерительный прибор. Штуцер эргономичен тем, что практически нет ограничений по диаметрам, соединяемых элементов, для обеспечения герметичности достаточно необходимый диаметр штуцерного фитинга.

Грувлочное соединение

Данный тип соединения можно считать одним из несложных. Грувлочное соединение труб относится к категории бессварных разъемных типов стыковки трубопровода.

Грувлок – простой хомут, разрешающий быстро объединить в одно целое 2 трубы. Конструкция этого элемента достаточно несложна – пластиковый корпус в которого находится резиновый уплотнитель и болты с двух сторон. Затягивая болты создается нужное давление, резиновая манжета деформируется, хорошо прилегая к поверхности трубопровода, за счет этого обеспечивается герметичность стыка.

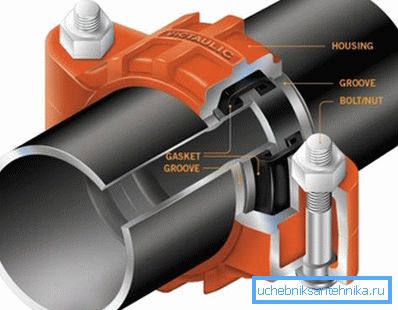

Схема грувлочного соединения

Бессварное соединение труб – хороший вариант с позиций обслуживания трубопровода. В любую секунду болты возможно ослабить, снять хомут и прочистить либо заменить поврежденный участок трубы.

Конструкция некоторых грувлоков мало усложнена и в нижней части имеет выступ по всей окружности. В трубопроводе на определенном расстоянии от стыка должен быть паз, при стыковке выступ на грувлоке входи в данный паз, снабжая дополнительную прочность стыка.

В завершение

Ни один трубопровод нереально проложить, не столкнувшись с проблемой стыковки отдельных секций. Выбирать придется между множеством вариантов, любой из которых владеет своими преимуществами и недостатками. В статье приведен краткий обзор популярных способов стыковки трубопровода.

Начинающий сантехник посредством данной информации сможет определиться с хорошим вариантом исполнения монтажных работ. На видео в данной статье рассмотрены кое-какие виды разъемных соединений.
