Обогрев труб кабелем: изюминки реализации

Трубопровод в частном доме имеет не сильный место – уязвимость перед зимними морозами,  в следствии действия которых, притекающая по трубам жидкость может кристаллизоваться, что не только остановит работу системы, но и начнёт угрожать её целостности.

Существует пара способов борьбы с таковой проблемой. Потом мы разберём наиболее действенное её решение, которое включает в себя применение электрического провода.

Фото установленного на трубу нагревательного кабеля

Особенности кабельного обогрева

Классически способ утепления водопровода

Главными способами для предотвращения оледенения труб, каковые употреблялись с покон веков, являются погружение конструкции ниже уровня промерзания грунта и утепление теплоизоляционными материалами. Но множество факторов смогут снизить надёжность таких мер.

В случае если же применять обогрев трубопровода электрокабелем, то вы будете уверены в защите системы от замерзания.

Принцип работы

Схема используемых в поддержании нужной температуры элементов

Обогрев осуществляется благодаря нескольким комплектующим:

Способ Назначение
Нагревательный кабель Это главный элемент, который и осуществляет обогрев благодаря подающемуся на него электрическому току
Терморегулятор Замеряет температуру жидкости, подаёт выключения и сигналы включения нагревательной системе при её определённом падении
Алюминиевая фольга-скотч Фиксирует кабель на трубе
Теплоизоляция Увеличивает коэффициент нужного действия работы провода, направляя тепло строго по назначению, не давая ему распространиться в вохдух

Совет: в случае если применить саморегулирующийся кабель для обогрева труб, то возможно будет обойтись без терморегулятора. Это разрешит упростить систему, сделав её более стойкой к поломкам.

Пример использования саморегулирующегося кабеля обогрева

Другими словами, на трубе посредством фольги-скотча фиксируется провод, который после этого подключается к электросети, и терморегулятор,под контролем которого находиться температурные трансформации протекающей в жидкости. В момент охлаждения подаётся сигнал, и кабель начинает нагреваться, поднимая температуру до надёжного уровня.

Любопытно, что может осуществляться как обогрев трубопроводов кабелем в трубы, так и снаружи её. Второй вариант наряду с этим более распространённый и эргономичный.

Преимущества

Возможно выделить пара главных преимуществ разглядываемого метода обогрева:

  • Гарантированная работа водопровода и канализации в любую погоду. Пока имеется электричество, ваши трубопроводы не замёрзнут.
  • Возможность размещения труб выше рекомендуемой территории. Это разрешит распределить магистрали более рационально и уменьшит объёмы земляных работ.
Меньшая глубина залегания предоставляет дополнительные возможности
  • Отсутствие необходимости в ремонтно-восстановительных работах по окончании сильных морозов. Так как кристаллики льда, образующиеся в следствии недостаточного утепления, смогут значительно повредить материал труб.

Так, мы видим, что хоть цена дополнительного девайса и немаленькая, экономия, которую он предоставляет благодаря своей функциональности, с лихвой окупает её.

Монтаж

К обогреву ПВХ изделий отнеситесь с максимальной осторожностью



Дабы создать обогрев водопроводных труб кабелем своими руками, требуется прежде всего вычислить тепловые утраты системы, дабы верно подобрать мощность.

Совет: при с полиэтиленовыми и пластиковыми трубами нельзя устанавливать оборудование мощностью более 15 Вт/м. Оно способно повредить их структуру.

Расчёт

Кабельный обогрев труб должен быть рациональным

Формула нахождения тепловых утрат:

Q=(2?3,14?W?L?(tвн-tнар)/Ln(D/dтр.нар)) ?1,3, где

Знак Обозначение
Q Тепловые утраты, Вт
W Показатель теплопроводности утеплителя, значительно чаще это 0,04 [Bт/м?°C]
L Протяженность магистрали, м
tвн Температура воды в трубопровода, °C
tнар Температура окружающего пространства, °C
D Наружное сечение с учётом утеплителя, м
dтр.нар Наружное сечение без учёта утеплителя, м
1,3 Выбранный коэффициент запаса

Зная величину Q, мы сможем отыскать и оптимальную длину провода: Lкаб=Q/Руд. каб, где Руд. каб – это удельная мощность провода.

Укладка

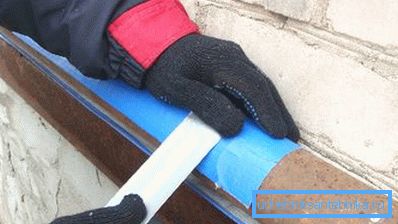

Фиксация греющего кабеля на металлической трубе

На протяжении прокладки и фиксации провода техническая инструкция предполагает соблюдение некоторых правил:

  • Изгиб провода не должен быть более его радиуса, поскольку это приведёт к происхождению излома.
  • Исключите наличие острых предметов на пути укладки провода, они смогут привести к повреждению изоляции.
  • Предварительно изучите трубопровод на наличие течей и других повреждений. В случае если таковые будут найдены, то монтаж кабеля исключён до окончания ремонтных работ.
  • Не нужно включать в сеть провод, который смотан в рулон, от этого может случиться замыкание и возгорание.
  • В обязательном порядке по окончании установки обогревающей системы укройте её теплоизоляцией. В обратном случае вы станете греть с её помощью не находящуюся в жидкость, а окружающую трубопровод землю.

Вывод

Трубы, снабжённые нагревательными кабелями, не подведут вас даже в самые сильные морозы

Замерзание воды в трубах угрожает не только прекращением работы трубопровода, но и его повреждением. Наиболее действенный метод этого избежать – установить обогрев нагревательным кабелем.

При таких условиях кроме того размещение системы выше уровня промерзания грунта не будет критичным. особенности длины и Расчёт провода его укладки изложены выше.

Видео в данной статье предоставит вашему вниманию дополнительную данные. Позаботьтесь о своей системе водоснабжения подобающим образом.
