Какие конкретно необходимы электроды для сварки труб,

Существует ошибочное вывод, что уровень качества сварочного шва зависит лишь от исполнителя, но это далеко не так, и это понимает любой хороший сварщик - электроды для сварки труб отопления и водопровода играются далеко не последнюю скрипку в таких работах.

В первую очередь, направляться подчернуть, что такие токопроводящие стержни смогут быть, как железными, так и не железными, другими словами, угольные либо графитовые, но в этом случае, второй тип нас не интересует.

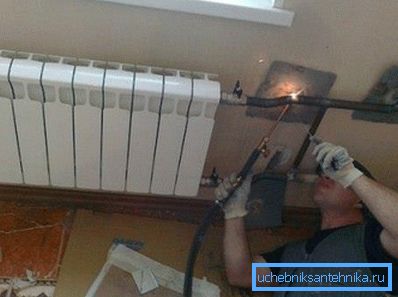

Хороший сварщик всегда знает, какими электродами варить трубы

Давайте рассмотрим, по каким показателям возможно различать расходный материал для того чтобы вида, как их лучше подобрать, и видео в данной статье продемонстрирует наглядные сведения по нашей теме.

Как их различают

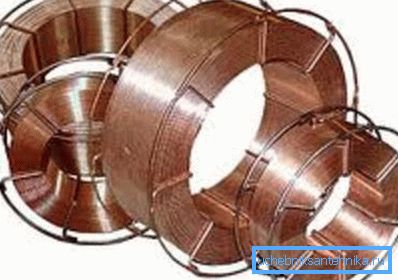

На фото изображена проволока для сварки

Электроды, сделанные из металла, смогут быть плавящимися и неплавящимися. Первый вид возможно покрытым, со стальным, чугунным, медным, бронзовым либо алюминиевым стержнем, а вот непокрытые в настоящее время употребляются только в виде проволоки (см. фото вверху), в то время, когда сварочные работы производятся в газовой защитной среде.

К неплавящемуся виду относятся интрированные, торированные, лантанированные, и вольфрамовые, исходя из этого, в полной мере естественно, что их цена значительно выше.

Кроме этого электроды классифицируются по назначению, другими словами по виду материала, который предстоит обрабатывать. Для высокоуглеродистой стали по ГОСТ 9467-75 материал помечен буквой У, для легированных и теплоустойчивых сталей - буквой Т, а вот для наплавления поверхностного слоя - буквой Т.

Вольфрамовые - TIGWIG

Как правило на стержнях присутствует покрытие, но оно также различается и имеет свою маркировку в соответствии с ГОСТ 9466-75.

Так, к примеру:

  • узкое покрытие отмечается буквой А (интернациональный формат - A);
  • среднее - буквой С (интернациональный формат - B);
  • толстое - буквой Д (интернациональный формат - R);
  • и очень толстое - буквой Г (интернациональный формат - C).

Кроме толщины слоя покрытия, оно классифицируется по своему типу:

  • А - кислое;
  • Б - главное;
  • Ц - целлюлозное;
  • Р - рутиловое;
  • П - смешанное.

Помимо этого, смешанный слой возможно:

  • АР - кисло-рутиловым;
  • РБ - рутилово-основным;
  • РП - рутилово-целлюлозным;
  • РЖ - рутиловым, с примесью металлического порошка.

Примечание. В связи с тем, что сварочные работы смогут производиться в различных положениях, электроды и тут классифицируются на различные виды. Так, они смогут быть для нижнего положения вертикального снизу вверх, горизонтального и нижнего в лодочку. Кроме этого инструкция подразумевает и стержни для любого положения.

По назначению. Виды материалов

Сварка газовой трубы высокого давления
  • Углеродистые и низколегированные конструкционные стали. В этом случае временное сопротивление разрыву может составлять до 60 кгс/мм либо 600 МПа.
  • Высоколегированные типы стали, каковые наделены особенными свойствами.
  • Конструкционные стали, где используется дуговая сварка. Тут временное сопротивление разрыву уже будет более 60 кгс/мм либо 600 МПа.
  • Наплавка поверхностного слоя металла, имеющего особенные свойства.
  • Чугун.
  • Цветные металлы. (См. кроме этого статью Канализация в коттедже: изюминки.)

Подробнее о покрытии

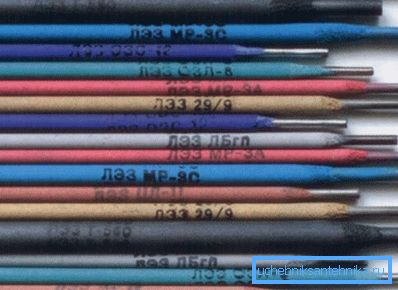

Различные покрытия
  • А - кислотное либо кислое покрытие. В его состав входят окиси железа марганца и кремния.
  • Б - главное. В его составе имеется фтористый кальций и карбонад кальция. Сварочные работы посредством таких электродов производятся постоянным током переменной полярности.
  • Ц - целлюлозное. В его составе имеется мука и другие органические компоненты, каковые предназначаются для газовой защитной оболочки при производстве сварочных работ.
  • Р - рутиловое. В его составе имеется рутил, как основной компонент, и другие минеральные и органические составляющие. Кроме газовой защиты такие компоненты разрешают существенно снизить разбрызгивание при производстве шва.

Примечание. В бытовом применении (отопление, каркасы) всё пара несложнее, поскольку там в большинстве случаев для всех случаев применяют электроды с основным (Б) покрытием, диаметр которых зависит от толщины металла. К примеру, в случае если вас интересует, какими электродами варить профильную трубу, то учитывая узкую стенку профиля (1,0-1,5 мм) вам лучше применять стержень сечением 2 мм. В зависимости от сварки (трансформаторная либо инверторная), вы станете подбирать и сам расходный материал (для переменного либо постоянного тока).

Нормы расхода

Вертикальное соединение без скоса кромок

Для монтажа отопления нормы расхода электродов при сварке труб смогут быть различными, в зависимости от стыковки свариваемых отопительных труб и типа шва, но мы рассмотрим лишь вертикальное соединение без скоса кромок, как чаще всего применяемое.

Стена. Толщина в мм Масса наплавления в кг Электроды по группам в кг
II III IV V VI
3 0,107 0,194 0,207 0,220 0,233 0,346

Расход электродов при сварке труб на метр шва

Размеры трубы в мм Масса наплавления в кг Электроды по группам в кг
II III IV V VI
23?3 0,008 0,014 0,015 0,016 0,017 0,015
32?3 0,011 0,019 0,020 0,021 0,023 0,024
38?3 0,012 0,022 0,024 0,025 0,027 0,028
45?3 0,015 0,027 0,029 0,030 0,032 0,034
57?3 0,919 0,034 0,036 0,039 0,041 0,043

Расход электродов при сварке труб на 1 стык

Примечание. По солидному счёту электроды любого типа классифицируются, как одна из групп сварочных материалов. Не считая них сюда входят присадочные пруты, проволока, защитные газы и присадочные флюсы.

Заключение

Как вы увидели, марок электродов достаточно большое количество, но если вы желаете варить отопление в доме своими руками, то вам сходу необходимо откинуть материалы для высоколегированных и цветных сталей, и чугуна.

Помимо этого, толщина стен труб отопления, в большинстве случаев, не меньше 2 мм, тогда нужен стержень 3 мм. Помимо этого, вам подойдёт электрод для всех положений, со средней тещиной покрытия (С) типа, кислотного (А) либо основного (Б), для углеродистых и низкоуглеродистых сталей.
