Как употребляется профильная алюминиевая труба

Алюминиевый металлопрокат на сегодня занял достаточно громадную нишу строительного рынка, это сельское хозяйство, промышленность производство а также дизайн и во всём этом не последнее место занимает прямоугольная, круглая и квадратная труба из алюминиевого профиля.

Таковой популярностью этот цветной его сплавы и металл пользуется в полной мере заслуженно, поскольку он имеет высокую устойчивость к коррозии, прочность, пластичность, маленькую плотность, невосприимчивость к намагничиванию и маленькую удельную массу.

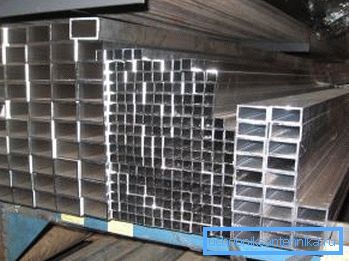

Квадратный и прямоугольный алюминиевый профиль

Ниже мы обратим больше внимания на качества для того чтобы профиля, его свойствах, применении, и покажем вам видео в данной статье.

Знакомство с профилем

Параметры: ширина/высота/толщина стены (мм) Покрытие: Анод 15 мкм Протяженность (м) Масса метра погонного (кг)
100x20x2,0 - 3,0 1,21
20x10x1,5 + 6,0 0,219
20x10x1 + - 3,0-6,0 0,15
24,4x189x1,2 + - 3,0-6,0 0,253
30x18x1,5 - 6,0 0,363
30x20x1,5 + 6,0 0,382
30x20x1,5 - 6,0 0,382
30x20x2,0 + 6,0 0,495
30x20x2,0 - 6,0 0,495
30x20x2,0 + - 3,0-6,0 0,5
40×201,2 R3 + - 3,0-6,0 0,362
40x20x2,0 + - 3,0-6,0 0,607
40x20x2,0 - 6,0 0,607
40x20x2,0 + 6,0 0,607
40x20x2,0 R1,6 + - 3,0-6,0 0,599
5030ч2?0 + 6,0 0,824
50x30x2,5 + - 3,0-6,0 1,016
50x20x2,0 + - 6,0 0,71
50x30x2,0 + - 6,0 0,824
60x30x2,0 + 6,0 0,932
60x40x3,5 + 6,0 1,8
60x40x3,5 - 6,0 1,8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6,0 1,248
80x40x2,0 + 6,0 1,256
80x40x2,0 + - 3,0-6,0 1,256

Таблица профилей из сплава Преисподняя31Т5

Алюминиевые сплавы и их физические свойства

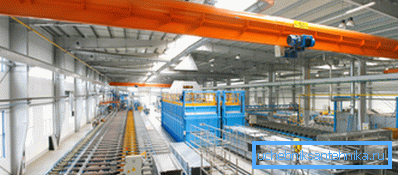

Прокатный цех

Примечание. Сплавы по своим физическим свойствам фактически не отличаются от чистого, металла, но их цена делается меньше, следовательно, производство профиля из них есть более выгодным и практичным.

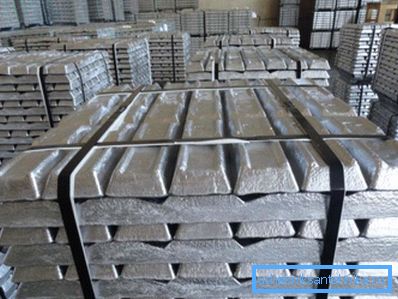

Алюминиевые чушки
  • Так, легирование не оказывает влияния на упругость и модуль сдвига, к примеру, дюралюминий L16T имеет практически однообразную упругость с Al: AS (E=7100 кгс/мм2). Однако, предел текучести сплава на пара порядков выше текучести чистого Al, следовательно, сплавы смогут употребляться для конструкционных материалов с различным уровнем нагрузки. Это кроме этого касается профиля любой конфигурации и любого сечения, к примеру, 20х20 мм, 40×40 мм, 20×40 мм и без того потом. (См. кроме этого статью Беседка из профильной трубы: изюминки.)
  • В случае если чистый AL весьма пластичен и его растяжение до критического состояния, другими словами, до разрыва, может составлять 40-50%, но наряду с этим его прочность образовывает всего 60-70МПа, что мало для применения конструкционных изделий в строительных работах. Но сплавы уже существенно прочнее и тут пластичность материала может понижаться, но наряду с этим предел прочности возрастает от 2-ух до 5-ти раз, а это уже достаточно, дабы таковой профиль стал желательным компонентом на строительных объектах. Помимо этого, материал имеет весьма высокую электро- и теплопроводность - среди цветных металлов такие показатели более высокие лишь у золота и серебра.

Примечание. Наиболее востребованными на строительном рынке возможно назвать сплавы серии 6xxx - это приблизительно, 75% всей целевой продукции. Громаднейшей популярностью пользуются марки 6060 (6063) – АД31 и 6061 – АД33, 6005 и 6082 (Преисподняя35), и 1050(Преисподняя0), 2017(Д1), 2014(АК8), 2024(Д16), 3003 (АМц), 5083(АМг4,5), 6101, 7005(1915) и 7075.

Классификация профилей

Примечание. В общем понимании под алюминиевым профилем подразумевают прессованные элементы, но кроме них существует кроме этого и литое производство.

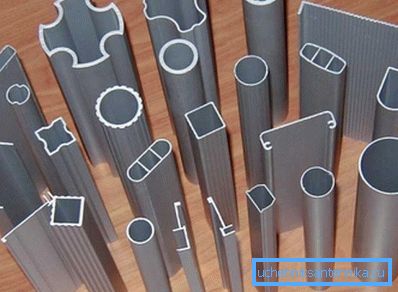

Фото разновидностей конфигурации сечений

При выборе алюминиевого профиля для постройки направляться учитывать не только его размеры, но и характеристики, в случае если это лишь не элемент декорации, который легко должен быть привлекательным и радовать глаз.

А вот сплав aluminium для несущих конструкций определяется по нескольким параметрам, таким как пластичности и предел прочности, относительное сужение, вязкость, коррозийность, электропроводность, теплоустойчивость, и степень нагартовки и термообработки. При продаже продукции в магазине такие продукты обязана сопровождать инструкция от завода-изготовителя, где указаны все эти сведенья.

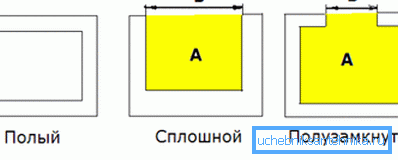

Типы профилей

Целый сортамент по алюминиевому профилю различают в согласии с ГОСТ 22233-2001, и ЕN 755-9 и EN 12020-2, где из подразделяют на полые, сплошные, C-образные, П-образные варианты, и профили, где конец открыт.

Так, к полым изделиям относятся образцы, каковые имеют не меньше одной полости, замкнутой в поперечном сечении, в то время как сплошные - замкнутых полостей не имеют по большому счету. А вот, открытый конец может оказаться у каждого из этих типов, и у полого, и у сплошного, как это видно из верхнего рисунка.

Полый вариант может кроме этого иметь полуоткрытые либо полузамкнутые полости, но, их так в большинстве случаев и именуют - полуоткрытыми либо полузамкнутыми. Тут полость замыкается лишь частично, к примеру, алюминиевая профильная прямоугольная труба (квадратная, круглая), где вход имеется лишь с одной стороны.

Для производства полых и полузамкнутых моделей используется три типа матриц - мостик (bridge), портхол (porthole) и крестовина (spider). Изюминкой для того чтобы изготовления возможно назвать наличие одного либо нескольких сварочных швов, каковые образуются из-за текучести металла, который находится мостов, поддерживающих оправку.

По окончании прохода через мостики в особой камере за счёт громадного давления, и большой температуры снова происходит сварка металла, а вот для сплошного профиля происходит прессование на сплошных дисках.

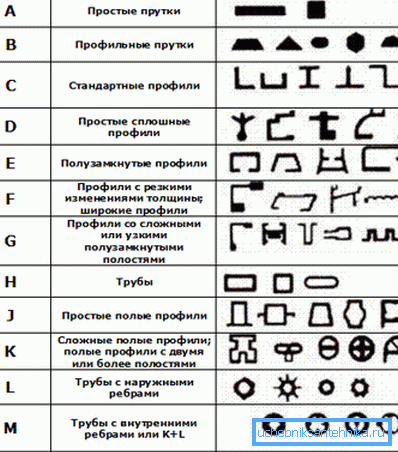

Категории сложности

В верхней таблице вы видите классификацию различных прессованных профилей в зависимости от степени сложности их производства. Все категории находятся в порядке возрастания, где A -самый несложный вариант, а N - самый сложный. (См. кроме этого статью Лестница из профильной трубы: изюминки.)

Заключение

Напоследок возможно заявить, что если вы желаете своими руками собрать какую-либо конструкцию из алюминиевого профиля, то наиболее прочной она будет в соответствии с возрастанием категории сложности. Само собой разумеется, наряду с этим возрастает цена материала, но, от этого некуда не убежишь.
