Как делается сэндвич труба для дымохода: устройство и

В случае если сказать об удобстве монтажа и безопасности эксплуатации, то сэндвич труба для дымохода - своими руками сооруженная, будет самым хорошим вариантом для вашего загородного дома либо дачи. Дымоходы для того чтобы типа владеют целым рядом преимуществ, это практически полное отсутствие сажи на стенках, а, следовательно, повышенная пожаробезопасность.

К тому же, там не планирует конденсат и его весьма легко обслуживать. Благодаря своим чертям такое устройство идеально подходит для деревянных зданий, к примеру, бани, о чём и отправится обращение ниже. А в качестве дополнительного материала мы продемонстрируем вам видео в данной статье.

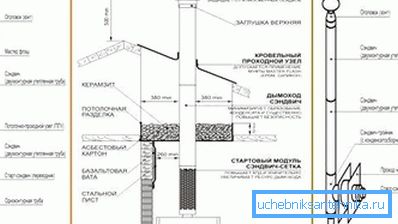

Возможная схема дымохода из сэндвич труб

Этапы монтажа

Примечание. Монтаж сэндвич труб предполагает использование термостойкого герматика для стыковки, дабы не появилось подсоса воздуха. В другом случае это повлечёт за собой понижение тяги и качества теплоотдачи самой печи.

Устройство трубы

Сендвич в разобранном виде и целиком
  • На верхней фотографии вы видите устройство дымохода из сэндвич труб, правильнее, самой трубы - это (слева направо) базальтовая вата (из расплавов вулканических образований), которая является набивкой, потом - внутренний цилиндр и гильза, а на заднем замысле видна заглушка. Цилиндры выполнены из жаропрочной нержавеющей стали без добавления присадок М 430 (не аустенитная) - это наиболее недорогой сплав из всех качественных марок и он всецело соответствует тем нагрузкам, каковые будут выясняться на него в будущем.
  • Кроме этого для дымоходов для того чтобы типа возможно использована аустенитная сталь, но наряду с этим цена конструкции вырастает, приблизительно в полтора раза, но вместе с ней растёт и коррозийная устойчивость. Кроме этого на цена дымохода из сэндвич труб будет воздействовать бренд, но направляться подчернуть, что торговая марка не имеет прямого отношения к качеству продукции, исходя из этого, прежде всего внимание необходимо обращать на металл, а не на фирменную надпись.
  • Внешний цилиндр (толщина металла 0,5 мм) возможно использован, как для сэндвича, так и для газовых дымоходов, а преобразование страницы металла в цилиндр происходит при помощи роликовой сварки. Внутреннюю гильзу (толщина страницы 0,8-1,0 мм) варят электродом без покрытия (проволока) и в зависимости от событий, это возможно аргонная либо дуговая сварка.

Примечание. В качестве набивки производители сэндвич трубы для дымохода в большинстве случаев используют как раз базальтовую вату типа "PAROC". Преимущество для того чтобы материала пребывает в том, что при его изготовлении не употребляются смолянистые связующие, каковые разрушаются при нагреве и мат преобразовывается в песок.

Установка через стенке

Конструкционные элементы для сборки

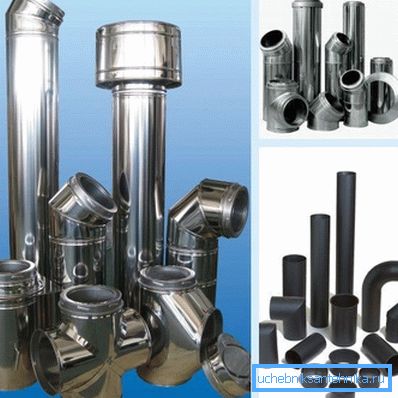

Существует кроме этого множество обстоятельств чтобы осуществлять монтаж дымохода из сэндвич труб через стенке, а не через потолок, и в данной ситуации вам окажут помощь разные переходники для сборки конструкции. Эти элементы вы видите на верхней фотографии - угловые переходники, проходные муфты, тройники и четверики для труб.

Этапы сборки

Прежде всего для сборки трубы вам необходимо будет разобрать стенке и укрепить периметр проходного отверстия, и обшить его оцинкованной листовой сталью для пожаробезопасности.  Затем - собрать наружный кронштейн и приделать к нему два уголка в качестве полозьев для свободного скольжения тройника.

Для соблюдения той же пожаробезопасности в близи от трубы, необходимо закрыть саму стенке и для этого возможно применять 10-миллиметровую фанеру либо ОСП такой же толщины, а поверх него по всей площади прикрутить саморезами лист из асбеста.

Поверх асбеста же прикручивается оцинкованный листовой металл (страницы в большинстве случаев имеют 2000×1200 мм в периметре). В странице кроме этого необходимо будет вырезать квадратное отверстие для проходника, а сам проходник вскрыть лаком по металлу для защиты от коррозии.

Примечание. При монтаже железного дымохода через стенке употребляется способ именуемый "уступкой". Это указывает то пространство, которое в обязательном порядке необходимо покинуть между стеной и трубой.

Установка через крышу

Защита ближней стены и потолка

Как и многие устройства аналогичного типа, монтаж дымохода из сэндвич труб - своими руками осуществляется снизу вверх, другими словами, от нагревательного прибора (печки) через потолок либо через стенке. При сборке конструкции обратите внимание на концы цилиндров - с одной стороны они в обязательном порядке заужены, что даёт возможность монтировать конструкцию, вставляя трубы одна в другую, что на практике выглядит весьма легко.

Этапы монтажа через крышу. Фото

В крыше (потолке и кровле), точно равно как и в стенке, вам необходимо выполнить отверстие закрыть его страницей оцинкованного металла, предварительно подложив под него асбест для соблюдения пожаробезопасности конструкции. Снаружи оцинковку (в зависимости от кровельного материала) вы или загибаете поверх лицевой кровли, или заводите концы под неё, но в любом случае в обязательном порядке (по окончании монтажа трубы) закрепите лист саморезами.

Если вы строите баню, то крыша там значительно чаще плоская (односкатная) и высота дымохода должна быть не меньше метра от верхней точки ската, а для двухскатной крыши необходимо встать хотя бы на 30 см выше конька.

В то время, когда дымоход имеет высоту более метра, то это отлично - так как возрастает тяга, но одновременно с этим растёт его парусность, следовательно, понижается сопротивляемость ветру. В таких случаях трубу усиливают растяжками, каковые крепятся к хомуту в верхней части дымохода.

Для повышения тяги на верхний конец дымохода монтируют дефлектор, но в случае если лицевая кровля сделана их горючих материалов, к примеру, битумная черепица, то дефлектор доукомплектовывается искрогасителем. Это такая небольшая стальная сетка, которая не разрешает горящим частичкам горючего вылетать наружу.

Крепёж

Крепёжные работы

Полная протяженность дымохода от колосника до дефлектора не должна быть больше 5-6м. Для стыковки в обязательном порядке пользуйтесь жаростойким герметиком (не меньше 1000?C), а по окончании сборки не забудьте снять предохранительную плёнку.

Дабы максимально уменьшить обслуживание трубы при её эксплуатации, в неё врезается ревизия - это проходной тройник с дверцей сбоку, через которую в будущем возможно будет осуществлять чистку.

Опорный кронштейн для дымохода возможно сделать самостоятельно - для этого пригодятся стальные уголки 50×30 мм, болгарка и дрель для высверливания отверстий под болты. Раму кронштейна возможно собрать посредством болтов М10 либо скрепить электросваркой.

Заключение

При наличии всего нужного материала осуществить монтаж сэндвич дымохода своими руками достаточно просто, если вы станете выполнять все инструкции от завода-изготовителя. Значительно больше трудовых затрат будет вами израсходовано на проделывание отверстий в потолке либо стенке и обшивке их защитными материалами (см.кроме этого статью "Напорные полиэтиленовые трубы – изучаем все их особенности").
