Дюймовая труба – перевод в метрическую систему исчисления

Для многих людей привычнее и роднее метрическая, а не дюймовая система счисления. Само собой разумеется, перевести сантиметры в дюймы не так уж и сложно, но в случае с обозначениями размеров труб, имеется много тонкостей. Вследствие этого многие начинающие сантехники откровенно «плавают» при выборе, и смогут допустить важную ошибку.

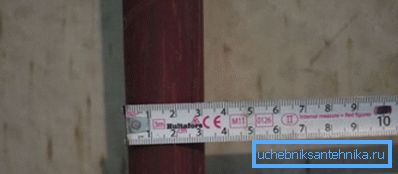

Замер линейкой

Что такое трубный дюйм?

Наиболее значимым параметром есть внутренний диаметр, не смотря на то, что чаще при выборе применяют условный диаметр (Ду), несложнее говоря, величину просвета. Как раз от него зависит пропускная свойство.

Обозначение основных размеров

Простой дюйм равняется 25,4 мм, но в сантехнической области это правило, на первый взгляд, не работает. К примеру, наружный диаметр дюймовой трубы в мм образовывает 33,5 мм (значение приведено для ВГП трубопровода). Простой человек в таковой ситуации может поразмыслить, что в его расчеты закралась ошибка.

Все дело в том, что ориентироваться необходимо не по наружному, а по Двн, но и в этом случае правильного соответствия 25,4 мм нет. Так, водопроводному дюйму соответствует Ду 25,0 мм, а что касается Двн, то тут разброс возможно еще больше. Инструкция по исполнению строительных работ вряд ли упоминает о сложностях перевода единиц измерения, исходя из этого возможно легко совершить ошибку.

Обобщенные данные для перевода дюймов в миллиметры

Так, для легкой ВГП трубы Двн составит 27,9 мм, для обычной – 26,4, а для усиленной – 25,5, обстоятельство для того чтобы разброса содержится в толщине стены. В случае если в таковой ситуации человек будет ориентироваться на Дн, то, вероятнее, остановится на варианте 26,8 мм, а данный размер уже соответствует ? дюйма, цена таковой ошибки возможно большой.

Обратите внимание! Кроме того малый на первый взгляд ошибка в меньшую сторону очень сильно воздействует на пропускную свойство и давление в системе. Это может очень плохо сказаться на ее долговечности.

Размеры труб из различных материалов

Перевод дюймовых труб в метрические особенно серьёзен при работе с различными материалами. К примеру, в то время, когда нужно соединить участок железного и пластикового трубопровода. При таких условиях необходимо учитывать не только Двн, но и Дн. В другом случае герметичность соединения труб не будет достигнута.

Стальные трубы

При работе с ними значение имеет еще и метод производства, от этого зависят типоразмеры. Так, диапазон типоразмеров ВГП (ГОСТ 3262-75) находится в величине от 6 до 150 мм (имеется в виду Ду).

Наряду с этим толщина материала изменяется в зависимости от варианта выполнения

  • у легкого ВГП трубопровода толщина изменяется в диапазоне 1,8 – 4,0 мм. Соответственно, внутренний диаметр дюймовой трубы составит 25 мм, а внешний в этом примере – 33,5 мм;
  • для обычного варианта выполнения стена может иметь толщину 2,0 – 4,5 мм;
  • усиленный вариант владеет еще большей толщиной (2,5 – 5,5 мм).

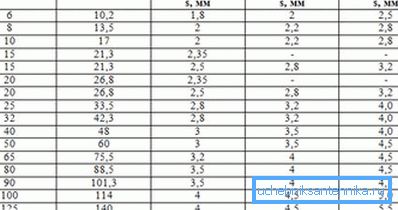

Метрические размеры ВГП трубопровода

Выделить возможно и такие виды трубопроводов как:

  • Электросварной (ГОСТ 10704-91). Отличается от ВГП пара меньшим Дн при равном Ду. К примеру, размеры полдюймовой трубы будут равны: Ду – 15, а Дн – 20 мм (у ВГП данный параметр равен 21,3 мм);

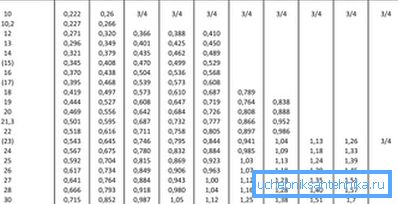

Типоразмеры электросварного трубопровода
  • Бесшовный (продукция тёплого проката, ГОСТ 8372-78). По размерам не отличается от электросварного, большой диаметр образовывает 1200 мм.

Видно, что кроме того при малом диаметре, Дн может достаточно очень сильно различаться. В примере кроме того полдюймовая труба в мм дает отличие в Дн 1,3 мм при сравнении ВГП и бесшовного трубопровода.

Пластиковый трубопровод

При монтаже водопровода и отопительной системы своими руками частенько употребляется полипропилен. Основная сложность в этом случае пребывает в том, дабы учесть различную толщину стены в зависимости от назначения системы. (См. кроме этого статью Трубы для водопровода в квартире: изюминки.)

К примеру, для холодного водопровода возможно применять PN10, минимальная толщина стены при таких условиях составит 1,9 мм для Дн 20. А вот PN20 и PN25 возможно использовать и для подачи тёплой воды, исходя из этого толщина стены возрастает до 3,4 мм для того же типоразмера.

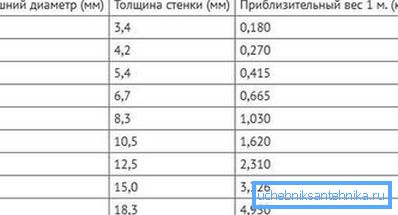

Размеры ПП трубопровода PN25

При подборе конкретного типоразмера принципиально важно не путать Ду (усредненное значение просвета) и настоящий внутренний размер, который отличается в зависимости от ширины стены. Эргономичнее рассмотреть эту тонкость на конкретном примере.

Размеры дюймовых труб в мм выглядят так: Ду – 25, а Дн – 32 мм, сейчас определим значение Двн для каждого класса:

  • для PN10 при стенке 3,0, Двн составит 26,0 мм;

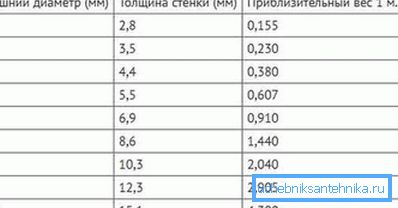

Типоразмеры PN20
  • а вот для PN20 Двн уменьшится до 21,2 мм.

Обратите внимание! Такие расхождения в значениях Двн, в принципе, не очень серьёзны, в случае если система монтируется «с нуля» и все элементы покупаются сходу. Значительно ответственнее учитывать это при необходимости стыковки труб из различных материалов, к примеру, стали и полипропилена.

Металлопластик

В последние годы данный материал пара растерял поклонников, но, не обращая внимания на это, до сих пор употребляется. Как и в случае с полипропиленом ориентироваться необходимо только на наружный диаметр (Дн).

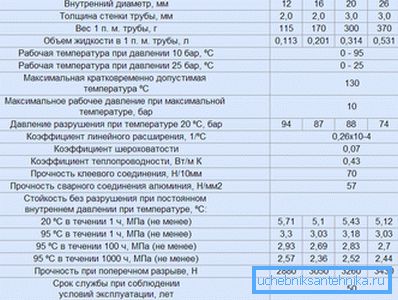

Характеристики металлопластикового трубопровода

К примеру, диаметр полдюймовой трубы согласно данным производителей образовывает 16 мм. Чтобы выяснить внутренний размер, необходимо знать толщину стены (в этом примере она образовывает 2,0 мм), так Двн составит 12,0 мм.

Медь

В случае с медью все достаточно просто, не смотря на то, что вопрос при переводе величин, это сколько будет в миллиметрах, остается популярным.

Запомнить необходимо пара правил маркировки:

  • Размеры дюймовой трубы употребляются только для обозначения наружных размеров;

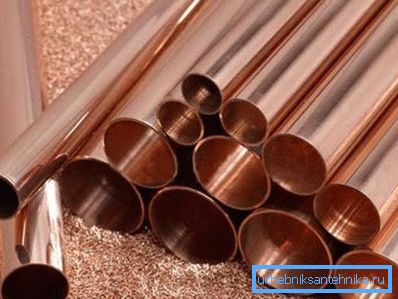

На фото – медный трубопровод разного диаметра
  • В случае если же формат записи употребляется пара другой, к примеру, 14/1 либо 14/12, то эти размеры уже указаны в миллиметрах. Первый вариант обозначает Дн и ширину стены, а второй – значения диаметров. Подробнее с типоразмерами возможно ознакомиться в ГОСТ 617-2006.

Обратите внимание! При стыковке элементов из различных материалов точно подобрать их размеры вряд ли удастся. Для обеспечения герметичного соединения, в большинстве случаев, употребляются особые переходники, учитывающие переход с метрических на дюймовые размеры.

Подведение итогов

Видятся утверждения о том, что сантехнический дюйм – это «особенная» единица измерения, хорошая от привычных 25,4 мм. В действительности это не верно, а основная путаница появляется от того, что люди не знают, в каких случаях обозначается наружный, а в каких – Двн.

Не додаёт ясности и понятие Ду, которое мало отличается от дюймового эквивалента. Приведенные в статье примеры перевода величин разрешат разобраться в этом относительно несложном вопросе.

На видео в данной статье продемонстрирован пример соединения труб из различных материалов.
