Что такое водопропускные трубы, каковы особенности их

На любой местности возможно отыскать речки, водоёмы, овраги и просто места протекания весенних паводков. Такие рельефные изюминки очень усложняют обустройство дорог, в особенности это относится соединения населённых пунктов. Существует два инженерных решения данной неприятности: водопропускные трубы и мосты.

О втором из них и отправится обращение в данной статье.

Фото водопропускной трубы, расположенной под железнодорожными путями

Технические и конструкционные изюминки

Водопропускная труба – это особое цилиндрическое сооружение определённых размеров, которое устанавливается в основании дорожного полотна и есть необычным туннелем для протекающего под ним водяного потока. Другими словами, в случае если имеется, к примеру, ручей, через который нужно проложить качественную дорогу, в его русло монтируется обрисовываемая конструкция, и уже по ней выполняются запланированные работы.

направляться знать: пропусканием воды функциональность таких труб не исчерпывается, и время от времени они употребляются для скотопрогона или других путепроводов.

Водопропускная труба в качестве железнодорожного туннеля

Сравнение с мостом

В случае если, по сути, главной задачей разглядываемого изделия есть прокладка дороги через водное препятствие, то из-за чего бы не установить для этого небольшой мост?

Дело в том, что при приблизительно однообразных затратах на постройку у трубы имеется пара преимуществ:

  • Отсутствует нарушение целостности структуры и земляного полотна прокладываемого пути.
  • Довольно низкое содержание водопропускных труб. техническое обслуживание и Ремонт обходятся дешевле, чем у мостов.
  • Уменьшение нагрузок на трубу пропорционально повышению толщины насыпи грунта, начиная от двух метров.

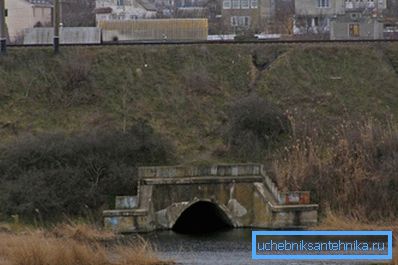

Вариант, в котором нагрузки на сооружение практически отсутствуют
  • Приемлемая цена всей конструкции.

Так, возможно заключить , что при громадного расстояния между берегами мост остаётся единственно вероятной постройкой, а вот при малом – значительно более рациональной станет установка водопропускной трубы.

Разновидности

Прямоугольная железобетонная водопропускная труба под дорогой

Существует множество видов разглядываемых конструкций, их отличительные черты возможно выделить в следующую таблицу:

Различие Вероятные варианты
По материалу
  • бетонные;
  • цементные;
  • полимерные;
  • железные
По форме поперечного сечения
  • прямоугольные;
  • круглые;
  • овоидальные
По количеству очков в сечении
  • одноочковые;
  • двухочковые;
  • многоочковые
По осуществляемому напору
  • напорные – реализовывают работу полным сечением на протяжении всей трубы;
  • полунапорные – реализовывают работу полным сечением лишь на выходе;
  • безнапорные – реализовывают работу неполным сечением на протяжении всей трубы

Размеры

Правильно подобранные размеры – гарантия качественного функционирования

Рекомендуемое длины и соотношение диаметра водосточной трубы выглядят так:

Диаметр, м Протяженность, м
1 Не более 30
0,75 Не более 15
0,5 Не более 10

Кроме этого существует определённая формула, по которой производится расчет водопропускных труб:

Lтр=в+2(н-с-d)?м, где

Знак Значение
Lтр Протяженность всей конструкции
в Ширина полотна грунта
н Толщина насыпного слоя
с Толщина стенок
d Диаметр сечения
м Коэффициент заложений откосов

Неспециализированные правила обустройства

  • При установке десятиметровой трубы на внутрихозяйственной дороге с полуметровым сечением требуется осуществлять насыпь толщиной не меньше пятидесяти сантиметров.
  • Водопропускные трубы на трассах по СНиП смогут размешаться лишь при условии плана и наличия профиля, соответствующего данному виду дорог.
  • Наиболее распространённый тип работы данных сооружений – безнапорный, предполагающий естественный поток воды. Реже используется напорный либо полунапорный.
  • Инструкция запрещает монтаж водопропускных конструкций на водоёмах, по которым при образования наледи движутся ледоходы, поскольку льдины смогут создать катастрофический затор на входе в трубу.

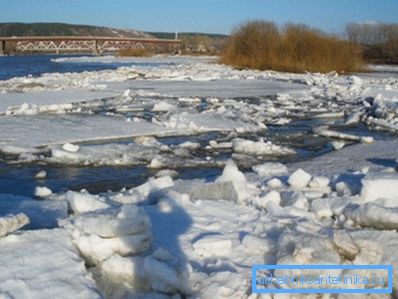

В местах образования ледоходов строятся мосты

Совет: для обустройства  труб в реках, где происходит рыбный нерест, нужно прежде всего взять разрешение у рыбного надзора. В обратном случае застройщика будет ожидать большой штраф.

  • Расстояние до грунтовых вод должно соблюдаться в зависимости от режимов работы следующее:
Режим работы Расстояние, см
Безнапорный 50
Напорный 100
Полунапорный 100
  • Оголовки водопропускных труб создаются из стен из стен портала и откосных крыльев, закопанных в землю ниже уровня промерзания на 0,25 м, и имеющих под собой гравийную подушку толщиной не меньше десяти сантиметров.
Входной оголовок водопропускной трубы
  • Простая земля под сооружением заменяется смесью щебня и песка. Это исключит её проседание.
  • Возможно выделить три типа групп, отличающихся своими несущими свойствами. В каждой из них высота грунтовой засыпки имеет свой показатель: 2 м, 4 м и 6 м соответственно.

направляться знать: в нестандартных условиях допускается применять иные расчётные высоты и грунтовые засыпки для достижения более рационального применения ресурсов.

  • Маркировка водопропускных труб осуществляется посредством цифр и букв, поделённых дефисом. По левую сторону указывается тип изделия, а по правую – диаметр условных проходов, номера групп и полезная длина, определяющих несущие возможности конструкции.
  • Цементные изделия устанавливаются в соответствии с ГОСТу 26633. Для этого употребляется тяжёлый бетон с классом прочности не ниже В25 и водонепроницаемостью – W Лишь такие параметры гарантируют долгую и исправную работу сооружения.

направляться знать: наличие трещин на трубах из железобетона и бетона не допускается. Исключением есть только усадочная ширина, не превышающая 0,05 мм.

  • Для крыльев подходят монолитные плиты из бетона класса B Наряду с этим армирование не обязательно.
Чертёж откосного крыла

Строительные работы

Лекальные блоки под звенья водопропускных труб из бетона

О исполнении работы только своими руками речи и быть не имеет возможности, поскольку элементы конструкции габаритные и тяжёлые. А вот с соответствующим оборудованием и монтажной бригадой совладать будет несложно.

Котлован

Земляные работы при установке водопропускной конструкции

При рытье котлована соблюдается последовательность правил:

  1. Крепление стен предусматривается лишь при большого насыщения земли грунтовыми водами.

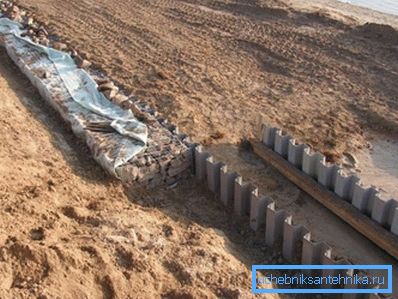

Крепления боковых стен траншеи
  1. Крутизна откосов определяется в соответствии глубины траншеи и свойствами разрабатываемой земли.
  2. В случае если планируется установка гидроизоляции на либо другие подобные работы, предполагающие присутствие людей в котловане, то его стены должны быть удалены от фундамента на расстояние не меньшее чем 0,7 м.

Совет: в случае если же никакие дополнительные работы по окончании укладки трубы не планируются, то возможно ограничиться промежутком в 0,1 м. Этого будет вполне достаточно для обеспечения обычного проведения монтажа.

  1. По периметру объекта обустраиваются грунтовые валики, предотвращающие проникновение поверхностных вод в траншею.
  2. В тех случаях, в то время, когда установка осуществляется на территории водоёма, возможно воспользоваться одним из двух способов удаления жидкости с места застройки:
    • В случае если дело обстоит на склоне, то от дна котлована дополнительная траншея для водоотвода в канаву.
    • В остальных же случаях потребуется выкачка и создание приямка из него жидкости при помощи насосного оборудования.

    Фундамент

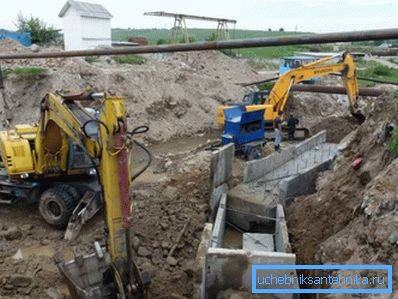

    Закладка основания для водопропускного сооружения

    Наиболее распространёнными являются сборный и монолитный фундаменты, реже используется сборно-монолитный, а для мест со не сильный грунтом лучше подойдёт столбчатый.

    Рассмотрим движение монтажа на примере самого трудоёмкого варианта – монолитного:

    1. Устанавливаем опалубку по периметру заливки.
    2. Замешиваем либо доставляем цементный раствор.
    3. Производим трамбовку и заливку смеси.

    Совет: в ходе заливки бетона рекомендуется пробивать его иногда металлическим прутом. Это разрешит избежать образования воздушных карманов.

    1. Накрываем бетон плёнкой и поливаем водой до его схватывания.
    2. Снимаем опалубку.
    3. Засыпаем пространство между монолитом фундамента и землёй гравием, смешанным с песком.

    Сборный вид основания отличается тем, что вместо заливки раствора, производится монтаж готовых цементных компонентов.

    Материал трубы

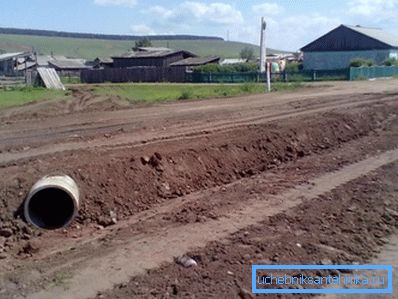

    Бетонное сооружение в сельскохозяйственной местности

    Цементные либо бетонные трубы являются классическими в данном вопросе и проверены временем. Но хочется выделить отдельное внимание более продвинутому варианту, воображающему собой железную гофрированную конструкцию.

    Практичные металлические гофрированные водопропускные трубы

    Преимущества для того чтобы типа сооружения:

    • Большой ассортимент разных диаметров. Разрешает сделать наиболее оптимальный выбор для любой ситуации.
    • Небольшой вес. Существенно упрощает транспортировку и сами монтажные работы.
    • Лёгкость установки. Для обращения с разглядываемым материалом не нужно наличие каких-либо особых навыков.
    • гибкости и Высокие показатели прочности. В сочетании с грунтом даёт громадную надёжность, чем бетонная конструкция.
    • Долгий эксплуатационный срок, достигающий до ста лет.
    • Низкая цена. Даёт до 50% экономии в сравнении с применением других материалов.
    • Универсальность. Используется в произвольных климатических условиях.

    Гидроизоляция

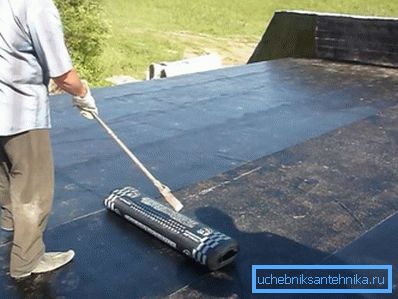

    Гидроизоляция водопропускного сооружения

    Гидроизоляционные работы значительно чаще выполняются при помощи битумного раствора либо страниц рубероида. Основное перед укладкой материала очистить поверхность трубы от мусора, грязи, а зимний период и от оледенения.

    Обратная засыпка

    По окончании того как конструкция установлена, её направляться обратно засыпать грунтом. Для данной цели в полной мере подойдёт тот, который ранее был изъят из котлована.

    Происходит всё следующим образом:

    1. Равномерно засыпаем землю в пространство между стенками сооружения и почвой.
    2. В то время, когда грунт засыпан по обе стороны, уплотняем его посредством особых трамбовочных автомобилей.
    3. Затем создаём насыпь сверху, толщина которой соответствует вашему проекту.
    4. Конкретно над трубой уплотнение не происходит чтобы не было технических перегрузок на изделие.

    Заключение

    Сооружение мостов не всегда оправдано при постройке дорог через реки либо овраги. Чаще значительно рациональнее установка водопропускной трубы, которая обходится дешевле и имеет ещё пара важных преимуществ (см.кроме этого статью "Опрессовка труб в вашем доме").

    Залогом успешного монтажа есть соблюдение определённых правил, каковые детально обрисованы выше. Сам же процесс складывается из земляных работ, закладки фундамента, укладки самого изделия и обратной его засыпки.

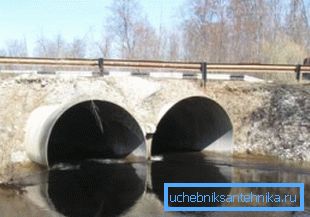

    Водопропускные трубы на водоёме

    Видео в данной статье предоставит вашему вниманию дополнительное количество информации, имеющей яркое отношение к рассмотренным материалам.

    Установка обрисованных сооружений разрешает решить множество неприятностей, которые связаны с прокладкой дорог на местности, изрезанной овражками и реками.
