Как верно сделать разводку труб

Делая ремонт в квартире либо обустраивая новую, принципиально важно учитывать все мелочи. К примеру, в ванной комнате и туалете должны быть проведены коммуникации – системы водопровода и канализации. А как верно сделать разводку труб, какие конкретно существуют технологии и нюансы? Об этом и отправится обращение в статье.

Какие конкретно коммуникации нужны

Дизайн ванной комнаты

Перед тем как приступить к созданию водопроводной и канализационной систем, нужно точно определиться с тем, какие конкретно трубы и куда необходимо подводить. В ванной либо туалете смогут быть установлены самые различные сантехнические устройства, и любой из них испытывает недостаток в своих коммуникациях.

Самыми распространенными устройствами, каковые имеются в каждом доме, можно считать следующие:

  • Ванна либо душевая кабинка. Эти узлы нуждаются в подключении холодной и тёплой воды, и системы канализации.
  • Раковина со смесителем – подключается холодный и тёплый водопровод, канализация.
  • Унитаз – холодная вода, канализация.
  • Стиральная машина – холодная вода (кое-какие модели требуют подключения и тёплого водопровода) и канализация.

Также будут устанавливаться и другие устройства (к примеру, биде). Какие конкретно коммуникации требуются для их работы, стоит определить из прилагаемой к ним инструкции.

Зная, сколько в помещении установлено сантехники и где она будет расположена, возможно подсчитать требуемое количество труб. Также, вам пригодится запорная арматура. В большинстве случаев, такие вентили устанавливают по одному на холодную и тёплую воду (неспециализированные), подвод к стиральной машинке и сливу унитаза. Кроме этого запаситесь фитингами и другими приспособлениями, выбор которых будет зависеть от выбранной вами системы разводки труб.

Какие конкретно системы разводки труб возможно применять

Трубы и фитинги для водопровода

Дабы точно вычислить нужное количество труб, фитингов и других приспособления при создании трубопровода в туалете либо ванной комнате, нужно определиться со методом разводки. Эксперты выделяют три основных типа:

  1. Последовательный. Данный метод можно считать самым несложным в исполнении, нужно просто последовательно подключить любой сантехнический узел (прибор за прибором). При таком способе нет необходимости в дополнительном оборудовании, достаточно применять самые популярные фитинги. Единственным минусом последовательной разводки, который многие не учитывают, можно считать сниженный напор при одновременном применении нескольких сантехнических устройств.
  2. Разводка с применением коллекторов. Данный метод исключает понижение напора водопровода при одновременном применении нескольких устройств. Подключение происходит с применением отдельных участков трубопровода. Наряду с этим облегчается ремонт. При поломке унитаза либо раковины нет необходимости отключать всю систему (на любой отвод устанавливается своя запорная арматура);
  3. Использование проходных розеток. Таковой способ самостоятельно выполнить достаточно сложно, исходя из этого им пользуются лишь опытные сантехники. Данный метод в быту фактически не употребляется.

Полипропиленовые канализационные трубы

В случае если сказать о разводке канализационных труб, то тут дела обстоят значительно легче. В большинстве случаев, от стояка до самого дальнего сантехнического прибора прокладывается магистраль. Все остальные устройства подключаются к ней при помощи особых фитингов.

Подготовительный этап

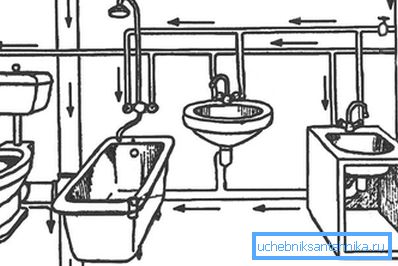

Схема разводки канализации и водопровода в квартире

По окончании выбора схемы разводки стоит провести еще кое-какие подготовительные работы. Прежде всего составляется замысел-схема размещения всех коммуникаций. Наряду с этим направляться учитывать кое-какие советы от экспертов, в частности:

  • Делая чертеж, старайтесь, дабы трубы не пересекались.
  • Выбирая место размещения канализационных и водопроводных труб, нужно устанавливать их как возможно ближе друг к другу. В этом случае у вас появится возможность в будущем скрыть все коммуникации при помощи короба либо декоративных панелей.
  • Планировать необходимо так, дабы по окончании установки всех сантехнических узлов у вас была возможность легко достать до всех гибких шлангов для их замены.
  • Не следует усложнять всю систему. Так, вам будет легче контролировать работу коммуникация и проводить предстоящую реконструкцию либо ремонт.

Кроме этого на предварительном этапе нужно выбрать материал применяемых труб.

Кое-какие правила разводки труб

Количество изгибов и соединений должно быть минимальным

Дабы монтаж прошел без трудностей и полученные коммуникации исправно делали свои функции, направляться при разводке труб выполнять кое-какие советы от экспертов:

  • Минимизируйте количество изгибов и соединений. Во-первых, так будет несложнее проводить монтажные работы. Во-вторых, уменьшение количество стыков влечет понижение возможности образования протечек.
  • Верно подбирайте сечение труб. Стоит не забывать, что любой изгиб может существенно повысить давление. Это значит, что необходимо увеличивать диаметр применяемой трубы.
  • Любой отвод от стояка должен оснащаться запорной арматурой. Это облегчит возможность проведения предстоящего ремонта либо замены сантехнического узла.

Также, если вы решили провести скрытую разводку труб, то сделайте это так, дабы у вас была возможность доступа к коммуникациям. По большому счету, скрыть трубы возможно различными методами. Наиболее распространенными считаются:

  • Применение пластиковых коробок. Такие конструкции оснащаются особыми креплениями, каковые облегчают их монтаж.
  • Смонтированные фальшь-стенки либо панели из гипсокартона.

Не рекомендуется прокладывать коммуникации так, дабы они позже оказались в слое цементной стяжки. Такая скрытая разводка может сыграть с вами нехорошую шутку. В случае если случится протечка, то вы успеете затопить соседей снизу, пока ее найдёте. Да и сами ремонтные работы будут трудоемкие и очень «нечистыми».

Этапы работы

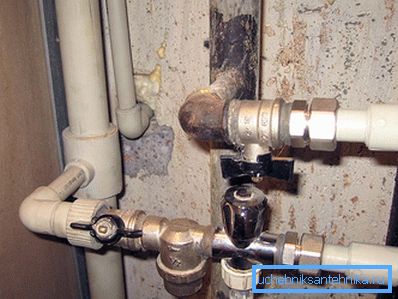

Монтаж водопровода

По окончании подготовительных работ возможно приступать к монтажу. Размещение труб вы уже выбрали, но в любом случае направляться воспользоваться некоторыми рекомендациями экспертов. Начнем с системы водопровода:

  • затевать направляться от стояка – в первую очередь устанавливается контрольный вентиль;
  • потом, направляться смонтировать фильтр неотёсанной очистки;
  • после этого монтируется счетчик и (при жажде) фильтр узкой очистки;
  • затем возможно приступать к установке коллекторов либо проводить последовательное подключение сантехнических узлов.

Трубы выполняют на уровне пола, дабы их возможно было скрыть коробом. При монтаже нужно закреплять трубопровод к стенке при помощи хомутов.

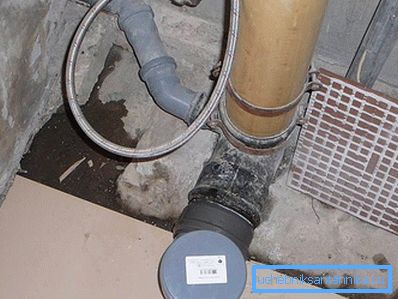

Подключение к канализационному стояку через переходник

В случае если речь заходит о системе канализации, то сначала проводится врезка в стояк магистральной трубы. Ее прокладывают к самому дальнему сантехническому узлу. Но класть трубу полностью не следует. В случае если в ванной либо туалете установлены пара устройств нуждающихся в подключении к канализации, то в магистраль будут проводиться врезки. Такие соединения делаются при помощи тройников и отводов.

При монтаже канализационных труб принципиально важно выдерживать уклон в сторону стояка. Уровень горизонтального уклона не должен быть менее 1 см на метр трубы. Для подключения сантехнических узлов к магистрали возможно применять гибкие шланги (к примеру, гофру при монтаже унитаза). Такие конструкции облегчат монтажные работы. Канализационные трубы, так же как и водопроводные, закрепляются на стене при помощи крепления, которое подбирается индивидуально в каждом случае.

Видео

Посмотрите познавательное видео о разводке водопроводных труб:

В этом видео демонстрируется монтаж пластиковых канализационных труб:
