Виды радиаторов отопления: выбор по материалу, методу

Какие конкретно виды радиаторов отопления используются в настоящее время? Нам предстоит познакомиться с применяемыми при производстве отопительных устройств материалами, техническими решениями и узнать, как они воздействуют на эффективность работы отопления.

Наша задача - научиться ориентироваться в ассортименте современного рынка.

Материалы

Водяное отопление

Начнем с краткого обзора материалов, использующихся в системах с жидким теплоносителем.

Все предназначенные для них радиаторы отопления - железные: полимеры и керамика не владеют ни нужной устойчивостью к гидростатическому давлению, ни достаточной теплопроводностью.

  • Чугун употребляется для производства отопительных батарей больше века. Его главные преимущества - низкая стоимость и устойчивость к коррозии; в недостатки стоит записать очень умеренную теплопроводность и низкую механическую прочность. Все чугунные батареи характеризуются большой массой и громадным внутренним объемом;
Современные чугунные радиаторы могут похвастаться привлекательным дизайном.

Увидьте: с практической стороны эти свойства снабжают инерционность работы контура. Несложнее говоря - по окончании нагрева он медлительно остывает, что будет несомненным преимуществом в системе с редко растапливаемым твердотопливным котлом.

  • Для стали характерна столь же тяжело низкая теплопроводность и наибольшая механическая прочность. Коррозии, в отличие от чугуна, она подвержена; неприятность ржавчины решается применением стойких к ней покрытий либо просто-напросто неизменно заполненным водой контуром;
Одна из разновидностей стальных трубчатых батарей.
  • Преимущество алюминия - высокая теплопроводность при относительно умеренной механической прочности. Теплопроводность разрешает уменьшить внутренний количество секций, компенсировав его за счет громадной площади оребрения. Алюминиевые батареи быстро прогреваются и быстро остывают; их рекомендуется применять лишь в автономных отопительных контурах;
  • Теплопроводность меди в два раза больше, чем у алюминия, и в восьмеро - по сравнению со сталью и чугуном. Но относительно большая цена металла ограничивает его применение для производства отопительных устройств; значительно чаще его возможно встретить в составе комбинированных бронзово-алюминиевых конвекторов. Бронзовая трубка с теплоносителем снабжается алюминиевым оребрением, что разрешает обеспечить сопоставимую с цельномедным прибором теплоотдачу при намного меньшей себестоимости;
  • Еще одно комбинированное решение - биметаллические (алюминиево-стальные) радиаторы. Стальной сердечник снабжает большую прочность на разрыв, а алюминиевое оребрение увеличивает теплоотдачу.
Устройство биметаллической секции.

Вот ориентировочные характеристики секционных устройств при стандартном (500 миллиметров) межосевом расстоянии между коллекторами:

Материал секций Большое рабочее давление, атмосферы Большая рабочая температура, С Удельная теплоотдача при температуре прибора 90 С, Вт/секция
Чугун 9-12 110-130 140-160
Сталь 25 150 80-120
Алюминий 12-16 110-120 190-210
Биметалл (сталь и алюминий) 25-100 120-150 180-200

Электроотопление

Из чего делаются электрорадиаторы отопления?

  • Жидкостные электрорадиаторы - это всего лишь модификация секционных алюминиевых батарей. В большинстве случаев, они снабжаются маломощным ТЭНом, термостатом и заполняются незамерзающим теплоносителем (пропиленгликолем либо тосолом), по окончании чего с легким сердцем рекламируются как экономичные отопительные устройства;

Принципиально важно: тепловая мощность любого электрического отопительного прибора в точности равна его электрической мощности. Это прямо вытекает из закона сохранения энергии и из того факта, что электрорадиатор не делает физической работы (другими словами не перемещает никакой массы против вектора гравитации). Раз так - он никак не экономичнее, чем комбинация ТЭНового электрокотла и простой алюминиевой батареи.

Электрический прибор для конвекционного отопления.
  • Инверторные радиаторы отопления - частный случай электрорадиаторов. Вся отличие в том, что отдельный прибор либо контур из нескольких алюминиевых батарей снабжен аккумулятором, снабжающим автономную работу, инвертором, трансформирующим 12 вольт постоянного тока в 220 переменного, и контроллером, несущим ответственность за переключение режимов питания. С учетом ограниченного ресурса и большой стоимости емких аккумуляторная батарей - конструкция, с позиций автора, достаточно необычная;
  • Инфракрасные радиаторы отопления значительно чаще являются комбинацию низкотемпературной нагревательной спирали и железной (стальной либо алюминиевой) декоративной панели. Инфракрасными их именуют за то, что значительная часть тепла передается ими в качестве теплового излучения;
  • Керамические радиаторы отопления - разновидность инфракрасных панелей, фронтальная поверхность которых выполнена из керамогранита. Отличие со спиральными устройствами - только в пара более равномерном нагреве поверхности и более привлекательном внешнем виде.
Керамические ИК-панели.

На удивление, позиционирование инфракрасных обогревателей в качестве экономичных источников тепла имеет под собой кое-какие основания:

  1. Нагрев кожи человека инфракрасным излучением смещает на пара градусов вниз субъективно комфортную температуру в помещении. В комнате, которая отапливается ИК-панелями, в большинстве случаев поддерживается 15-16 градусов, что разрешает снизить утечки тепла через ограждающие конструкции;
  2. Это же излучение нагревает пол и по большому счету все горизонтальные и вертикальные поверхности в нижней части комнаты, что пара перераспределяет температуру воздуха в помещении: она велика не под потолком, как при конвекционном отоплении помещения, а над полом. Из этого - опять-таки меньшие утраты через потолок.

Метод монтажа

Классические батареи подразумевают настенный монтаж на штыревые либо консольные кронштейны.

Но это - далеко не единственный вариант.

  • Напольные винтажные радиаторы отопления - это, в большинстве случаев, декоративные чугунные изделия на массивных ножках. Они не только прекрасны, но и разрешают отапливать комнаты с легкими перегородками из гипсокартона либо пенобетона;
Напольный прибор использован для формирования тепловой завесы перед панорамным окном.

Но: напольная установка радиаторов любого типа легко возможно выполнена своими руками при наличии монтажных кронштейнов. Фактически, инструкция по монтажу сводится к креплению кронштейнов к полу анкерными болтами; сама установка радиатора аналогична настенному варианту.

  • Внутрипольные, либо встраиваемые радиаторы отопления подразумевают установку ниже уровня чистового пола - в стяжку либо под деревянный настил. Потому, что их высота ограничена, основное требование к устройствам - большая теплоотдача при минимальных размерах. Она достигается применением меди (либо бронзовых трубок с алюминиевым оребрением) и установкой на обдув прибора тихоходных вентиляторов.

Форм-фактор

Наровне с привычными секционными батареями в продаже возможно встретить еще пара разновидностей отопительных устройств.

Конвекторы

Под этим названием в большинстве случаев прячется змеевик с увеличивающим теплоотдачу оребрением. Конвектор может снабжаться декоративным экраном и воздушными жалюзи для регулировки теплоотдачи. Основное преимущество прибора - большая механическая прочность; теплоотдача определяется материалом и площадью ребер.

Стальные конвекторы.

Пластины

Пластинчатыми называются узкие радиаторы отопления, полученные свариванием двух штампованных стальных пластин. Движение теплоносителя по ходам между ними, фактически, и снабжает обогрев.

Основное преимущество пластинчатых батарей - компактность: они практически не отнимают площадь помещения. Основной недостаток - ограниченный ресурс при отсутствии антикоррозионного покрытия: отечественные радиаторные пластины производства СССР помогали не более 7 лет.

Трубчатые

Трубчатые стальные батареи смогут быть как секционными, так и цельносварными. Горизонтальные радиаторы отопления этого типа (регистры) довольно часто употребляются для отопления гаражей, мастерских, складов и других нежилых помещений. Низкая теплопроводность стали компенсируется громадными размерами секций.

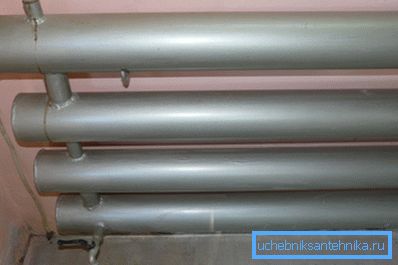

На фото - цельносварной регистр из трубы диаметром 150 мм.

Плинтусные

Плинтусный радиатор отопления отличается минимальной высотой при громадной длине и монтажом на уровне пола. Он нужен для формирования тепловой завесы под панорамными окнами либо вдоль промерзающей стенки.

Помимо этого: плинтусная батарея разрешает разместить вдоль стенки любую офисную мебель.

Вертикальные

Полная противоположность прошлому решению - отопительные устройства с секциями большой (от 800 до 2400 мм) высоты. Они выгодны там, где форма стен либо размещение мебели ограничивает применение классических батарей большей длины. В роли материала для них может выступать алюминий, сталь либо их сочетание.

Очень красивые радиаторы отопления получаются из профильной стальной трубы.

Заключение

Сохраняем надежду, что наш миниатюрный и далеко не полный обзор окажет помощь глубокоуважаемому читателю в выборе оптимального решения для своего дома. Определить больше о современных отопительных устройствах разрешит видео в данной статье. Удач!
