Способы монтажа: области и радиаторный профиль применения

Для чего возможно использован алюминиевый радиаторный профиль? Какие конкретно его разновидности возможно встретить в продаже? Как именно организовать теплоотвод от греющегося устройства либо микросхемы с его помощью? Давайте попытаемся ответить на эти вопросы.

Что это такое

Алюминиевый профиль - радиатор является пластиной либо швеллер с дополнительным оребрением для повышения площади теплоотвода. Как раз алюминий массово употребляется в качестве материала для радиаторов из-за сочетания высокой теплопроводности (в четыре раза больше, чем у стали либо чугуна) и относительно низкой ценой металла, обусловленной технологичностью и простотой его получения из глинозема.

Как очень сильно теплопроводность металла воздействует на эффективность теплоотвода? Приведем пример из области отопления: при аналогичных размерах теплоотдача бронзово-алюминиевого конвектора приблизительно в два раза больше, чем у кругло-профильного чугунного радиатора. Отличие обусловлена более равномерным нагревом оребрения у первого отопительного прибора.

Области применения

Где массово употребляется профиль - радиатор? Навскидку возможно назвать две области.

Светодиодные ленты

Они позиционируются как экономичный и холодный источник света. В основном это вывод соответствует действительности: светодиоды значительно экономичнее ламп накаливания, галогенных а также компактных люминесцентных. Но не требуется думать, что потребляемая электричество всецело преобразовывается в свет: КПД светодиода далек от 100%.

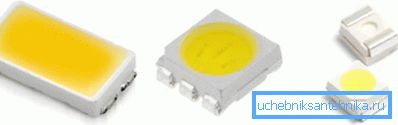

Обратите внимание: нами приведено значение КПД для относительно новой линейки светодиодов 5630. У более ветхих и распространенных 5050 и 3528 соотношение затраченной и излучаемой энергии значительно хуже.

Кроме самих светодиодов, на ленте присутствуют ограничивающие ток резисторы, каковые дополнительно пара ухудшают действенный КПД. Куда девается остаток израсходованной электричества - додуматься нетрудно: она всецело преобразуется в тепло.

Мощность современных лент достигает 18-24 ватт на погонный метр. Это мало в полном выражении; но, с учетом малом площади теплообмена выделение 9-12 ватт в виде тепла заставляет ленту греться до достаточно важных температур.

В это же время у нагрева светодиодной ленты имеется ограничивающий фактор. Рабочая температура светодиодов жестко ограничена производителем.

Заявленные для современных светодиодов 30 - 50 тысяч часов ресурса актуальны только при следующих температурах:

• Для линейки светодиодов 3528 - до 65 С;
• Для 5050 - до 65 С;
• Для 5630 - до 80 С;
• Для 5730-05 - до 80 С;
• Для 5730-1 - до 80 С.

Превышение температурного лимита ведет к ускоренной деградации полупроводниковых элементов; чем выше температура - тем меньше фактический срок работы.

Алюминиевый радиатор делает для ленты функцию пассивного теплоотвода: он быстро увеличивает площадь теплоотдачи, уменьшая нагрев светодиодов.

Справка: производители настоятельно советуют установку на алюминиевый радиатор всех лент мощностью от 14 ватт/метр.

Какими бывают радиаторы для светодиодных лент?

В продаже возможно встретить следующие их типы:

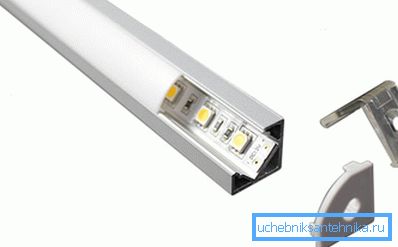

1. Угловой. В большинстве случаев, оребрение незначительно; сечение профиля имеет Г-образную форму. Радиатор довольно часто комплектуется рассеивателем, который призван не допустить утомление глаз точечными источниками броского света;
2. Встраиваемый. Сечение - П-образное; монтируется в пазы мебели, гипсокартонных потолков, разнообразных ниш. И тут обычно в заводскую комплектацию входят рассеиватели;

Обратите внимание: рассеиватель сокращает световой поток на 25-40%. При расчете освещенности помещения не забудьте внести поправку.

1. Накладной профиль рекомендован для потолочного и настенного монтажа.

Цена радиатора для светодиодных лент умеренной (до 20 ватт) мощности варьируется от 70 до 200 рублей за погонный метр.

Микросхемы

По мере уменьшения техпроцесса производства многослойных микросхем непрерывно понижается питающее их напряжение, а вот ток, потребляемый ими, столь же стабильно растет. Растет, к сожалению, и тепловыделение больших микросхем. Эта тенденция наиболее показательно прослеживается на примере центральных процессоров и GPU (чипов видеоплат).

Приведем пара цифр:

• Обычный тепловой пакет процессора Pentium 3 с частотой 600 MHz составлял 43 ватта;
• Для современного топа - процессора Core i7-4790K - обычное тепловыделение равняется уже 88 ватт, пиковое - 130;

• Анонсированная пятнадцать лет назад видеоплата NVidia GeForce 256 имела тепловыделение на уровне 24 ватт;
• Современный топ - Ge Force GTX 980 Ti - выделяет в виде тепла уже 250 ватт.

Очевидно, неприятность теплоотвода и тут поднимается в полный рост.

Алюминиевый профиль для радиаторов различных форм, с формой оребрения и различной площадью употребляется для охлаждения:

• Центральных процессоров;
• Графических процессоров;

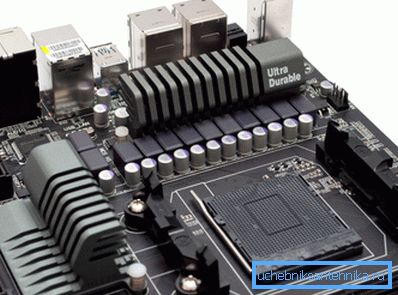

• Микросхем северного и южного моста (на современных материнских платах они трансформировались в единственную микросхему чипсета);
• Ключевых транзисторов стабилизаторов питания;

• Разнообразных управляющих микросхем роутеров, свитчей и т.д.

Монтаж

Не обращая внимания на разнообразие форм радиаторов, способов установить их своими руками достаточно мало.

Радиаторы для светодиодных лент значительно чаще крепятся на простой универсальный клей либо силиконовый герметик, и на саморезы. Сама лента применяет для крепления нанесенный производителем клеящий слой.

Радиаторы для центральных и графических процессоров применяют для надежной фиксации винтовые механизмы и подпружиненные зажимы. Как правило на радиатор монтируется обдувающий его вентилятор.

Наконец, для установки радиаторного профиля на транзисторы преобразователей питания в отсутствие в плате отверстий для пружинного крепления довольно часто употребляется термоклей. Инструкция по его применению в полной мере стандартна: клей наносится на поверхность транзисторов, по окончании чего радиатор прижимается к ним с умеренным упрочнением на 2-3 часа.

Заключение

Сохраняем надежду, что наш краткий ознакомительный обзор покажется читателю познавательным. Дополнительную данные он, как неизменно, может взять из видео в данной статье. Удач!
