Солнечное отопление: 5 шагов, разрешающих сэкономить деньги

на данный момент все большее распространение в частном постройке покупают разные энергосберегающие разработки, каковые применяют другие и возобновляемые источники энергии. В их число входит и солнечное отопление частного дома.

Сконструировав подобную систему, вы сможете более чем в половину снизить затраты на обеспечение своего жилища теплом зимой, а, быть может, и всецело отказаться от применения газа либо жёсткого горючего.

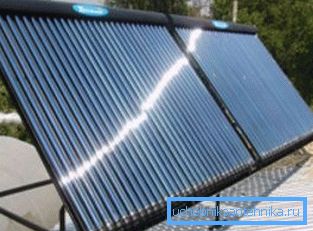

Солнце помогает не только обогреть дом, но и сэкономить

Монтаж отопления на солнечной энергии

Изюминки

Солнечные системы отопления жилища имеют кое-какие особенности, о которых направляться знать перед тем, как приступать к их независимому изготовлению.

Остановимся на отдельных конструктивных элементах данной инновационной инженерной сети и нюансах их конструирования:

  1. Солнечное отопление загородного дома, как направляться из заглавия, осуществляется за счет ультрафиолетовых лучей, отправляемых дневным светилом. Они освещают намерено сделанные либо купленные панели, каковые являются системой трубок, помещенных в особый короб, верхняя часть которого прозрачна и открыта солнечному свету.

В этих коллекторах тепловая энергия солнечных лучей передается теплоносителю, в роли которого выступают вода, антифриз либо воздушное пространство.

Обратите внимание! Посредством солнечных теплообменников возможно обустроен и обогрев теплицы. Но, направляться не забывать, что в большинстве районов России такая система, работая самостоятельно, не в состоянии обеспечить необходимый микроклимат. Быть может, придется дополнительно включить в систему газовый котел либо отопитель на других видах горючего.

На фото – самодельный солнечный коллектор
  1. Солнечные панели для отопления смогут быть изготовлены дома. Материалом для них послужат железные трубы, сваренные особенным образом в замкнутую систему.

Нужны заготовки следующих размеров:

  • для подачи холодной и удаления тёплой воды – трубы размером ? дюйма и толщиной стенок в 1 мм;
  • для решетки радиатора – трубы меньшего диаметра и с более узкими стенками, разрешающими стремительнее осуществлять теплообмен.

Сделать солнечные водонагреватели для отопления возможно из 15-20 отрезков труб длиной 1,6-2 метра любой.

  1. Дабы отопление солнцем было максимально действенно, трубы коллектора должны быть помещены в намерено сконструированный древесный короб. Его стены изготавливаются из обрезной доски толщиной в 25 мм и длиной, достаточной для заключения в него труб (в большинстве случаев, около 120-180 мм).
Схема работы солнечного отопления

Дно возможно сделать из фанеры, поликарбоната либо оргалита. Его возможно дополнительно армировать древесными рейками либо брусками сечением 30х30 мм.

Но на этом конструирование короба солнечного коллектора не окончено. Нужно утеплить конструкцию, что разрешит сделать отопление солнечной энергией еще более действенным.

Делается это следующим образом:

  • дно короба устилается пенопластом;
  • установленный утеплитель защищается страницей жести либо оцинковки;
  • на него производится установка заблаговременно собранного радиатора, который без движений закрепляется посредством хомутов либо кронтшейнов.

Обратите внимание! Все внутренние части короба нужно покрыть тёмной краской, которая поглощает солнечную энергию. Помимо этого, нужно позаботиться, дабы стекло либо прозрачный пластик, закрывающий верх, был закреплен максимально герметично.

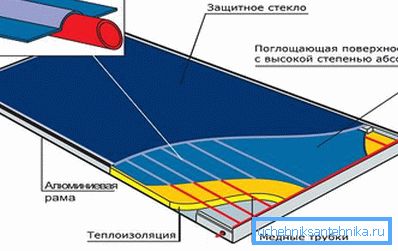

Составные элементы солнечного коллектора
  1. Трубы коллектора соединяются между собой фасонными элементами с резьбой. Позаботьтесь о герметичности стыков. Уплотнение возможно создавать посредством пеньки либо особой полимерной ленты. Кроме этого перед скручиванием резьбу рекомендуется промазать силиконовым герметиком.
  2. Солнечное отопление дома предусматривает наличие емкости, в которой будет скапливаться нагретая в теплообменнике вода. Это возможно железный либо пластиковый бак, стены которого утепляются пенопластом либо другим материалом, имеющим низкий коэффициент теплопроводности.
Накопительные емкости системы отопления

Возможно изготовить древесный ящик, в который поместить водяной накопитель, а другое пространство заполнить теплоизолятором (керамзитом, пеной и без того потом).

Внешнюю поверхность бака либо короба нужно окрасить в серебристый цвет, что уменьшит потери тепла и увеличит коэффициент нужного действия конструируемой системы.

  1. Отопление от солнца будет работать лишь при наличии давления в трубах. Исходя из этого нужна установка аванкамеры – герметичной емкости, объемом около 30 литров. В ней устанавливается регулировочный клапан, открывающий и закрывающий впускное отверстие.

Пошаговая сборка системы

Сама сборка готовых элементов в единую систему несложна и складывается из 5 шагов.

Ход 1

Устанавливается емкость, накапливающая подогретую солнцем бак и воду, несущий ответственность за поддержание нужного давления (аванкамера). Ее нужно закрепить приблизительно на 1-1,5 метра выше накопителя.

Ход 2

Размещаются солнечные теплообменники. Лучшее место для них – на южной стенке дома либо крыше. В последнем случае нужно установить панели под углом 30-45 градусов к горизонту. В этом случае солнечные отопительные системы будут работать более действенно.

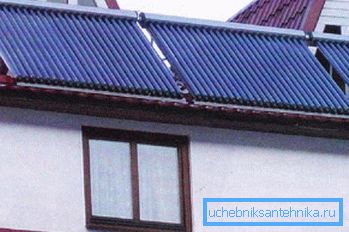

Солнечные теплообменники на крыше дома

Ход 3

Установленные элементы соединяются при помощи труб.

Нужно применять подробности двух разных размеров:

  • ? дюйма – для подвода воды от водопроводной системы к аванкамере и вывода воды из солнечных теплообменников (находящиеся под давлением);
  • 1-дюймовые – для остальных отрезков сети.

Все трубопроводы нужно теплоизолировать. Для этого возможно применять готовые скорлупы из вспененного полиэтилена либо базальтового волокна.

Для конструирования системы необходимы стальные трубы диаметром ? дюйма

Ход 4

Отопление – солнечное либо любое другое – требует наличия теплоносителя. Исходя из этого по окончании окончания сборки трубы направляться заполнить водой. Для этого в конструкции направляться предусмотреть заправочные и сливные краны, каковые находятся в нижней части системы.

Подачу воды направляться прекратить по окончании ее появления в аванкамере, расположенной на чердаке.

Принцип работы комбинированной системы отопления и горячего водоснабжения

Ход 5

Последний этап – запуск в эксплуатацию. Для этого необходимо расходный кран. Затем уровень воды в аванкамере будет понижаться до того момента, как стоящий в ней клапан перекроет отверстие. Кстати, это устройство возможно применять для регулирования уровня воды.

Схема работы солнечного отопления

Функционирование системы происходит следующим образом. Нагретая в солнечном теплообменнике вода поступает в накопительный бак, откуда может передаваться в радиаторы отопления либо тёплый водопровод. В последнем случае вода доливается в систему через аванкамеру.

При недостаточной эффективности системы отопления, в схему подключается газовый котел либо другой отопитель, который дополнительно прогревает воду в баке.

Обратите внимание! Кроме обрисованной выше схемы, существует солнечное воздушное отопление – своими руками конструировать его пара несложнее, но, эффективность намного ниже. Исходя из этого рекомендуется остановиться именно на обрисованной выше разновидности с жидким теплоносителем.

Вывод

Созданное своими руками солнечное отопление вашего дома разрешит вам не только сэкономить. Так вы позаботитесь и об окружающей среде.

Еще больше информации об энергосберегающих разработках, каковые смогут использоваться при постройке загородного дома, вы имеете возможность определить из видео в данной статье.
