Схема обвязки котла отопления: необходимые и дополнительные

Какие конкретно необходимые элементы обязана включать обвязка котла отопления? Чем обеспечивается безопасность эксплуатации системы? Как организовать низкотемпературное отопление? В нашем материале мы попытаемся ответить на эти вопросы.

Котельная крупного коттеджа.

Необходимые элементы

Список оборудования определяется типом отопительной системы.

Тип циркуляции

Принудительная циркуляция подразумевает наличие циркуляционного насоса для системы отопления дома.

Он комплектуется:

  1. Грязевиком, установленным перед насосом по току теплоносителя;
  2. Парой отсекающих вентилей, разрешающих прочистить грязевик либо демонтировать насос с минимальной утратой теплоносителя.

В случае если система работает попеременно с принудительной и естественной циркуляцией, между врезками отводов на насос обязан находиться байпас с сечением, равным сечению розлива. Он комплектуется шариковым обратным клапаном либо вентилем, предотвращающим обратный ток воды через байпас на протяжении работы насоса.

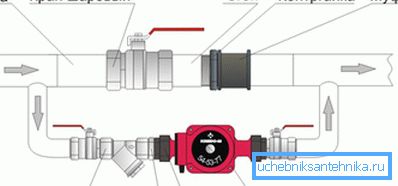

Схема врезки насоса в гравитационную систему.

Открытая и закрытая системы

Открытая система отопления сообщается с атмосферой через открытый отопительный расширительный бак.

Он совмещает пара функций:

  • Компенсирует повышение объема теплоносителя при нагреве.
  • Помогает для отвода вытесненного в него воздуха.
  • Разрешает доливать воду вместо испарившейся либо выкипевшей в ходе работы системы.

Увидьте: открытый бак постоянно монтируется в верхней точке контура. Розлив должен иметь постоянный уклон от бака, который обеспечит естественный ток остывающего теплоносителя и разрешит воздуху вытесняться вверх.

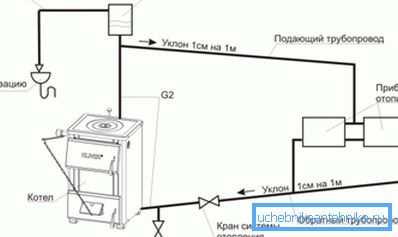

Система с естественной циркуляцией и открытым баком.

Помимо этого, схема обвязки твердотопливных котлов в системах с естественной циркуляцией включает разгонный коллектор - вертикальный участок розлива, соединяющий котел с расширительным баком.

В закрытой системе функции, делаемые открытым расширительным баком, возлагаются на пара устройств.

Устройство Функции
Мембранный расширительный бак Компенсация повышения объема теплоносителя при нагреве
Предохранительный клапан Стравливание избыточного давления при, в то время, когда расширительный бак не вмещает избыточный количество теплоносителя
Манометр Контроль за давлением в системе
Непроизвольный воздухоотводчик Удаление из контура воздуха
Манометр, клапан и воздушник часто продаются готовым набором.

При монтаже системы своими руками полезно знать пара тонкостей.

  • Расширительный бак возможно монтировать в любой точке контура; но лучше выбрать место, где поток теплоносителя содержит минимум турбулентностей. К примеру, перед насосом, приблизительно в 10 диаметрах розлива от него.
  • Нужно устанавливать бак патрубком вверх. С чем связана инструкция? С тем, что в этом случае в баке гарантированно не окажется воздуха по ту сторону мембраны, где обязан находиться теплоноситель.
  • Количество бака берется приблизительно равным 10% общего объема теплоносителя в системе. Несложный метод оценки его количества - заполнить контур водой и слить ее в любую мерную посуду.
  • В случае если в системе стоит пара мембранных баков, их количество суммируется.
  • Постоянные срабатывания предохранительного клапана при работе показывают, что расширительный бак через чур мелок.
  • Независимо от наличия воздухоотводчика верхние точки отопительной системы (верхние пробки радиаторов, перемычки между ними и т.д.) комплектуются воздушниками. В их роли смогут выступать как краны Маевского, так и простые вентиля либо водоразборные краны.

Снаружи и в котла

Обычно схемы обвязки котлов отопления смогут заметно различаться от обрисованных выше. Дело в том, что многие отопительные устройства комплектуются собственными циркуляционными насосами, группой безопасности, а обычно - и расширительным баком.

При таковой комплектации схема обвязки настенного котла отопления включает, в сущности, только несколько отсекающих его вентилей, сброс в перемычку и канализацию с системой ХВС для заполнения контура.

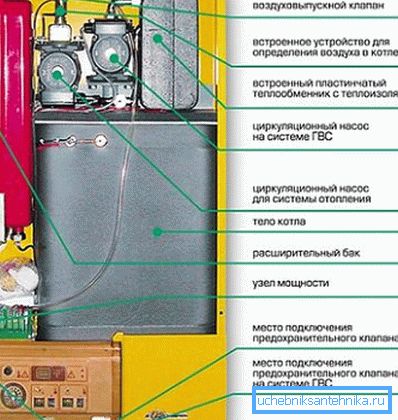

Этому котлу нужна предельно простая обвязка.

Дополнительные элементы

Что еще может входить в обвязку котла?

Коллектор

Коллектор, либо гребенка - это несложное приспособление для параллельного подключения нескольких отопительных устройств либо свободных контуров. Коллекторы монтируются на подающем и обратном трубопроводах. Любая пара отводов снабжается дросселем и запорным вентилем для регулировки.

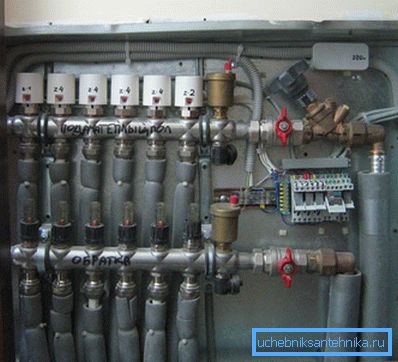

Коллекторы отопления.

Гидрострелка

Она является разновидностью коллектора и принципиально отличается от него только большим внутренним объемом. Гидрострелка подключается и к подающей, и к обратной нитке.

Разделение потоков в общем объеме разрешает перераспределять теплоноситель между подачей и обраткой; кроме того: через дополнительные отводы возможно отбирать воду с температурами, промежуточными между обеими нитками.

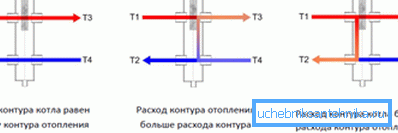

Режимы работы гидрострелки.

Трехпроходной клапан

Это тройник с управляемым клапаном, который работает по принципу "или-или": он разрешает открыть приток теплоносителя из прямого трубопровода, уменьшив расход воды из обратки, и напротив. Для чего он употребляется? В первую очередь - для организации низкотемпературных контуров.

Дело в том, что для твердотопливного котла температура обратного трубопровода ниже 50 С очень нежелательна: цена избыточного охлаждения теплообменника - образование на нем конденсата, быстро снижающего срок его работы. При работе в штатном режиме, с температурами подачи и обратки 75/55 С, для запитывания теплого пола создается контур с отдельным циркуляционным насосом.

Часть воды обратки из этого контура возвращается на рециркуляцию; наряду с этим трехпроходной клапан дозирует подачу более горячей воды от котла в зависимости от температуры теплоносителя. В большинстве случаев, такая схема обвязки твердотопливного котла отопления включает термостатическую головку, несущую ответственность за регулировку температуры.

Схема смешения с трехпроходным клапаном.

Теплоаккумулятор

Под этим заглавием прячется теплоизолированный водяной бак большого объема. Он разрешает запасти громадный количество тепловой энергии и неспешно отдавать его нагревательным устройствам.

Теплоаккумулятор нужен для стабилизации температуры радиаторов при применении твердотопливных котлов; его часто включает и схема обвязки электрического котла отопления, работающего только ночью, в то время, когда действует более недорогой тариф на электричество.

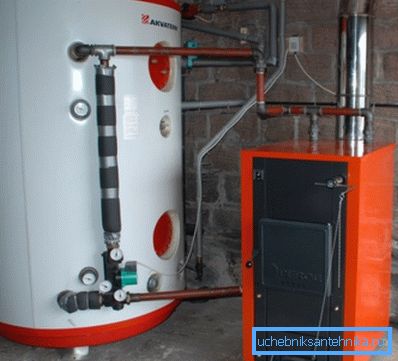

На фото - теплоаккумулятор в обвязке твердотопливного котла.

Заключение

Сохраняем надежду, что предложенная вниманию читателя информация окажет помощь ему в строительстве и проектировании собственной отопительной системы. Как неизменно, прикрепленное видео содержит дополнительные тематические материалы. Удач!
