Расчет мощности радиатора по площади, степени и объёму

Как вычислить мощность радиатора отопления для помещения с известными параметрами? Неизменно ли заявленная производителем мощность отопительного прибора соответствует настоящей? Смогут ли какие-то факторы оказать влияние на эффективность работы устройств? Позволяйте разбираться.

Потребность в тепле

Расчет мощности радиаторов отопления в квартире может выполняться:

• В помещениях со стандартной для многоквартирных домов высотой потолков (2,5 - 2,7 м) - по площади помещения, которое мы планируем отапливать;
• При большей высоте потолков - по отапливаемому объему.

Помимо этого: с целью достижения большой точности результата необходимо учесть последовательность дополнительных факторов. В их число входит количество окон, структура остекления, размещение квартиры в доме (в середине либо на периферии здания), толщина климатическая зона и стен.

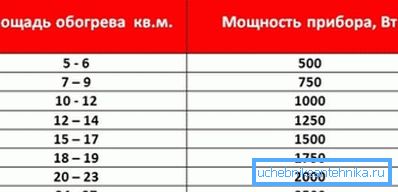

Расчет по площади

Несложная схема расчета по площади выглядит так:

1. На 1 м2 площади в проект закладывается 0,1 киловатт тепловой мощности;

1. В климатических территориях с холодным либо жарким климатом употребляется коэффициент поправки. Потери тепла через ограждающие конструкции линейно зависят от отличия температур с улицей.

Вот значения коэффициента для различных значений средней температуры наиболее холодного месяца зимы:

Так, для квартиры площадью 70 м2 в Якутске (средняя температура января -38,6 С) пригодится 70*100*2=14000 ватт тепла.

Схема несложна, но всецело игнорирует последовательность перечисленных дополнительных факторов. Они учтены в методе расчета тепловой мощности по объему.

Расчет по объему

Как посчитать мощность радиатора при известном объеме квартиры?

• На кубометр объема берется 40 ватт тепловой мощности;
• Для граничащих с улицей помещений употребляется коэффициент 1,2, для крайних этажей - 1,3;
• На каждое окно добавляется 100 ватт;
• Употребляется уже приведенный в таблице выше региональный коэффициент.

Уточним данные прошлой расчетной задачи: квартира площадью 70 м2 имеет потолки высотой 3,2 окна и 4 метра; она находится в центре здания на первом этаже.

1. Количество квартиры равен 70*3,2=224 м3. Базовая тепловая мощность - 224*40=8960 ватт.
2. Первый этаж вынудит нас применять коэффициент 1,3: 8960*1,3=11648 ватт.
3. Окна увеличат и без того большую потребность в тепле: 11648+(5*100)=12148 ватт.
4. Наконец, бодрящий 60-градусный морозец января также внесет свои коррективы: 12148*2=24296. Нетрудно подметить, что отличие с первой методикой расчета очень внушительна.

Расчет по степени и объёму утепления

Прошлая схема хороша всем, не считая одного: она применима только для стандартного, соответствующего действующим СНиП утепления наружных стен здания. Что делать, если оно значительно лучше либо хуже?

В этом случае инструкция по расчету сводится к применению формулы Q=V*Dt*k/860.

В ней:

• V - кубатура помещения;
• Dt - разность показаний термометра в квартире и на улице;

Увидьте: в качестве уличной температуры берется средняя температура самой холодной пятидневки.

• k - очередной коэффициент, зависящий от степени утепления здания.

Давайте еще раз своими руками вычислим потребность в тепле для нашей квартиры в Якутске, применяв новые вводные:

• Средний минимум января - -41,5 С;

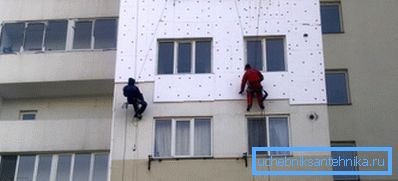

• Дом утеплен снаружи и снабжен тройными стеклопакетами (k=0,8). Все новые дома в Якутии соответствуют этому описанию.

Количество квартиры мы вычислили ранее, он равен 224 м3. Dt при температуре в помещении +22 С примет значение 22 - (-41,5) = 63,5 С.

В соответствии с приведенной нами формуле, Q=224*63,5*0,8/860=13,2  КВт.

Мощность прибора

Как вычислить мощность металлического радиатора отопления либо алюминиевой секционной батареи?

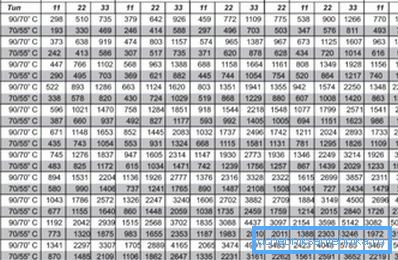

• Для конвекторов, панельных радиаторов и других цельных изделий сложной формы возможно только положиться на документацию производителя. Характеристики устройств постоянно присутствуют как минимум на его сайте.

• Для секционных устройств, кроме тех же данных, возможно ориентироваться на следующие значения:

Расчет мощности металлических радиаторов отопления из металлических труб (горизонтальных регистров) возможно выполнен по следующему методу:

1. Теплоотдача первой секции (нижней трубы) в ваттах равна D*L*Dt*36,5, где D -наружный диаметр секции, L - ее протяженность, а Dt - дельта температур между воздухом и поверхностью прибора в помещении.

Внимание: все величины вводятся в единицах СИ; в частности, диаметр переводится в метры.

1. Теплоотдача последующих секций рассчитывается с коэффициентом 0,9, потому, что они находятся в теплом восходящем потоке воздуха.

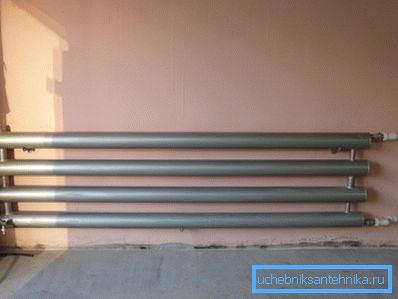

Так, для четырехсекционного прибора с диаметром секции 108 мм и длиной 4 метра при +20 в помещении и +80 на поверхности регистра теплоотдача будет равной 0,108*4*(80-20)*36,5+0,108*4*(80-20)*36,5*0,9*3=946+2554=3500 (с округлением) ватт.

Любопытно: при однообразных габаритных размерах металлической регистр отдает значительно меньше тепла, чем алюминиевый либо биметаллический радиатор. В этих устройствах привлекательна в первую очередь низкая цена : в качестве материала для их изготовления употребляются недорогие ВГП трубы.

Ограничивающие факторы

Во многих случаях настоящая мощность отопительных устройств оказывается заметно меньше паспортной.

Что может стать обстоятельством уменьшения эффективности?

• Уменьшение отличия температур с воздухом. Производители показывают характеристики устройств для Dt=70 С; при охлаждении теплоносителя либо нагреве воздуха в помещении действенная мощность будет уменьшатся.
• Неточность в выборе схемы подключения. При небольшой (до 10 секций) длине прибора стоит предпочесть боковое подключение; при большем количестве секций - диагональное либо "снизу вниз".
• Ограничение конвекции. Разнообразные экраны, короба и ниши способны уменьшить теплоотдачу на 15 - 30%.

Заключение

Сохраняем надежду, что приведенные схемы расчетов окажут помощь читателю спроектировать действенное отопление для собственной квартиры. Дополнительную тематическую данные возможно найти в видео в данной статье. Удач!
