На чем основана схема водяного отопления частного дома

Главная масса муниципальных обитателей не прочь бы краткосрочно пожить на природе, но лишь в комфортных условиях. Центральное отопление, горячее и холодное водоснабжение прочно вошли в их жизненный уклад, и поменять его мало кто согласен. Исходя из этого при постройке загородного дома им уделяется особенное внимание, к тому же без обычного обогрева нереально жить загородом круглогодично. Сейчас мы рассмотрим отопление коттеджа посредством водяного контура.

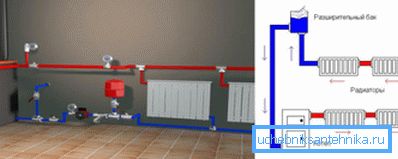

Схемы водяного отопления частного дома – принудительная (слева) и естественная (справа)

Особенности обустройства отопительной системы

Из статьи вы определите, что нужно для этого, и схемы его прокладки. В случае если у вас имеется автономное водяное отопление, тогда обратите внимание на отличия в более широком выборе источника тепла – котла, который возможно не только газовым, но и твердотопливным, работать на солярке либо электричестве, и быть изготовленным своими руками из стали и кирпича (чугуна).

В последнем случае имеется в виду простая отопительная либо отопительно-варочная печь со встроенным в топку теплообменником. Тем самым цена создания водяного отопления за городом возможно значительно ниже, чем в муниципальный квартире.

За свое продолжительное существования схема претерпела достаточно преобразований, так что любой может выбрать как раз такую, какая больше всего подходит к дому. Осталось лишь одно – эта система пока превосходит остальные по соотношению цены к качеству.

Трубопроводы можно скрыть под полом

Последовательность действий по выбору оборудования

Выбираем котел

«Сердцем» любо водяной системы отопления есть генератор теплоэнергии. Довольно часто котел есть промышленным примером, но его кроме этого возможно сделать самостоятельно из металла и кирпича.

Выбор оборудования зависит от многих факторов, а также, ваших личных предпочтений, особенности региона, но, лучше это делать, основываясь на доступность горючего.

  1. В схеме обогрева дома посредством воды применяют различные виды котлов – газовые, твердотопливные, жидкотопливные электрические варианты и аппараты. У нас самыми востребованными считаются первые два, по причине того, что работают они на самом доступном и недорогом горючем, которое возможно отыскать во всех регионах.
Твердотопливный котел в системе водяного отопления
  1. Как было сообщено выше, заменить промышленный котел окажут помощь другие элементы, каковые возможно засунуть в пара переделанную кирпичную печь. Это регистры, разнообразные змеевики, и встраиваемые полые подробности. В этом случае хозяева приобретают комбинированную схему обогрева дома, отличающейся дешевизной, простотой и увеличенным КПД.

Совет: придерживайтесь указаний производителя оборудования, поскольку принципиальной отличия в монтаже отопительной системы от типа котла нет.

  1. Благодаря универсальности водяной системы обогрева, возможно в доме параллельно устанавливать пара генераторов теплоэнергии. Это разрешит возможность снизить риски и получить от нее большой производительности, сделав схему всецело автономной, дабы не остаться без тепла в критический момент.

Совет: при параллельном подключении котлов предварительно продумайте установку системы автоматики, благодаря которой будет обеспечиваться переключение между устройствами при прекращения поступления какого-либо топлива.

Ниже рассмотрим виды циркуляций теплоносителя, каковые смогут использоваться в таковой схеме обогрева жилища.

Двухтрубное принудительное водяное отопление в частном доме

Схематика будущей системы

Естественная циркуляция

Самый доступный и несложный метод добиться обогрева дома посредством водяного контура. Выполняется он самостоятельно с минимальными затратами по времени и по денежным расходам. Инструкция не предусматривает непростых работ, которые связаны с установкой и проектированием системы, в этом случае употребляются только комплектующие и доступные материалы.

Принцип работы отопления с естественной циркуляцией несложен:

  1. Нагревшаяся в котле вода поднимается вверх по трубопроводу, благодаря отличию температурных перепадов.
  1. Она начинает неспешно попадать во все радиаторы, установленные по периметру дома, и охлаждается.
  1. Остывший теплоноситель по трубопроводам возвращается в генератор теплоэнергии.
Естественная циркуляция системы с водяным отоплением

Так, циркуляция воды происходит без применения дополнительного оборудования. Все происходит естественным методом, благодаря физическим процессам.

Совет: при монтаже обогрева с естественной циркуляцией нужно магистральным трубопроводам обеспечить уклон из расчета 3-5? на 1 п.м, приблизительно 10 мм. В противном случае эффективность системы существенно снизится, что станет обстоятельством громадных затрат на горючее.

  1. Разводку возможно делать железными либо полипропиленовыми трубами нужного диаметра, на что воздействует изюминке батарей и котла. Необходимое условие – направляться уменьшать их сечения в направлении последнего радиатора. Работать с пластиковыми трубопроводами легче, исходя из этого скорость монтажа наряду с этим увеличиться.
Разводка полипропиленовыми трубами
  1. Трубу, по которой нагревшаяся в котле вода попадает в систему, нужно установить с большим уклоном в сторону батарей.
  1. Вход обратки в теплогенератор сделайте как возможно ниже относительно радиаторов, дабы расширить эффективность циркуляции теплоносителя. Для этого котел рекомендуем установить в цокольном этаже либо подвале.
  1. Неотъемлемый элемент системы - расширительный бак. Его нужно установить в самой высокой точке схемы, например, на чердаке, где его направляться прекрасно утеплить. Теплоизоляция возможно любой, основное – она обязана нормально переносить температуры на уровне 90?С.

Совет: при применении гидроаккумулирующих емкостей, требуется установка дополнительной аппаратуры, в которую включают в обязательном порядке, предохранительные и воздушные клапаны, и манометры.

Принудительная циркуляция

Следующий метод обустройства отопления загородного коттеджа – установка водяного отопления с циркуляционным насосом, что и есть главной отличительной ее чертой. Он дает возможность приобрести более действенное и качественное перекачивание воды в системе, снабжая ее подачу в самые дальние и высокие точки строения без потери теплоэнергии. К примеру, прекрасно себя показывает эта схема для двух- и трехэтажных коттеджей.

Механическая циркуляция теплоносителя увеличивает КПД системы на 20-30%

В этом случае уклон труб выдерживать необязательно. Эффективность данной схемы обогрева на 20-30% превышает способ естественной циркуляции.

В принудительной системе расширительные баки заменяют гидроаккумулирующими емкостями. Исходя из этого пригодится установка особой арматуры дл обеспечения ее надёжной работы, поскольку давление в трубах и радиаторах может подниматься до 1,5-2 бар. Купите заблаговременно воздушные и предохранительные клапаны, манометры, дабы возможно было осуществлять контроль за теплоносителем.

Совет: установите по обеим сторонам циркуляционного насоса запорные краны, так вы сможете поменять либо ремонтировать устройство без слива теплоносителя.

На фото - однотрубная разводка в частном доме

Трубная разводка

Имеется пара видов разводки трубопроводов, остановимся на главных:

Однотрубный Данную прокладку еще именуют «ленинградкой». В этом случае все радиаторы присоединены к одной трубе по ходу перемещения теплоносителя. Схему предпочитают многие за простоту, маленькие  денежные тратами, поскольку не требуется прокладывать обратку, работа проходит с минимальными трудовыми и временными затратами.

Недочёты:

  • требуется замкнутый по периметру контур, что бывает очень сложно сделать;
  • прогрев батарей неравномерный;
  • регулировать температуру в радиаторах возможно лишь с установкой байпаса около каждого, а это достаточно значительные траты.
Двухтрубный
  1. К отопительным устройствам подходит подача и обратка.
  2. Радиаторы подсоединены в систему параллельно, исходя из этого отключение одного не воздействует на всю систему.
  3. Имеется возможность регулировать температуру радиаторов.
  4. Прогрев помещений происходит быстро и равномерно.
  5. Удобство в ремонте.
Коллекторный Современный метод подключения отопительных устройств, у которых имеется личная подача и обратка. Система объединена в одно целое посредством гребенки либо коллектора отопления. Особенность разводки – прекрасный внешний вид, контроль над всеми радиаторами из распределительного шкафа.
Коллекторная схема водяного отопления в частном доме

Преимущества водяного отопления

Не обращая внимания на появление других систем обогрева коттеджей – воздушной либо инфракрасной, водяная пока удерживает первые позиции.

Рассмотрим детальнее, из-за чего так происходит:

  1. Монтажные работы по установке отопления дома возможно проводит на любой стадии строительства. К примеру, кроме того в уже готовом коттедже установить его не составит особенных неприятностей.
  1. В качестве теплоносителя вода владеет отличными качествами. У нее высокая теплопроводность, доступность и низкая стоимость, а вдруг добавит еще и таковой параметр, как теплоемкость, все вопросы по ее предлогу отпадают. Единственное необходимо учесть, что нельзя оставлять воду в системе зимний период, если она не будет эксплуатироваться. При замерзании она расширится и уничтожит ее. Необходимо легко ее своевременно слить, а после этого опять наполнить систему перед запуском.

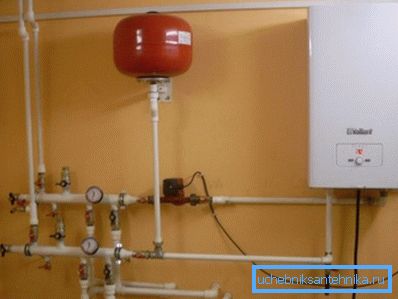

Использование электрического котла
  1. Для нагрева теплоносителя возможно использовать любой тип горючего.
  1. Существует широкий выбор вариантов трубной разводки водяного отопления. Выбирается определенный тип с учетом массы параметров - от площади отапливаемого жилья до денежных возможностей клиента.
  1. Широкий ассортимент оборудования для обогрева коттеджа.
  1. Стремительная и достаточно правильная регулировка температуры воздуха в любой из помещений дома. Предусмотрена установка особой аппаратуры, разрешающей вести контроль за теплоносителем.

Вывод

Необходимо честно заявить, что сейчас пока не придумали более доступную либо действенную альтернативу водяному обогреву дома. Ежегодно производители отопительного оборудования предлагают потребителям усовершенствованные модели своих котлов, трубопроводов и радиаторов, увеличивая КПД системы и снижая в разы ее цена эксплуатации.

Видео в статье окажет помощь отыскать вам дополнительную данные по данной тематике.
